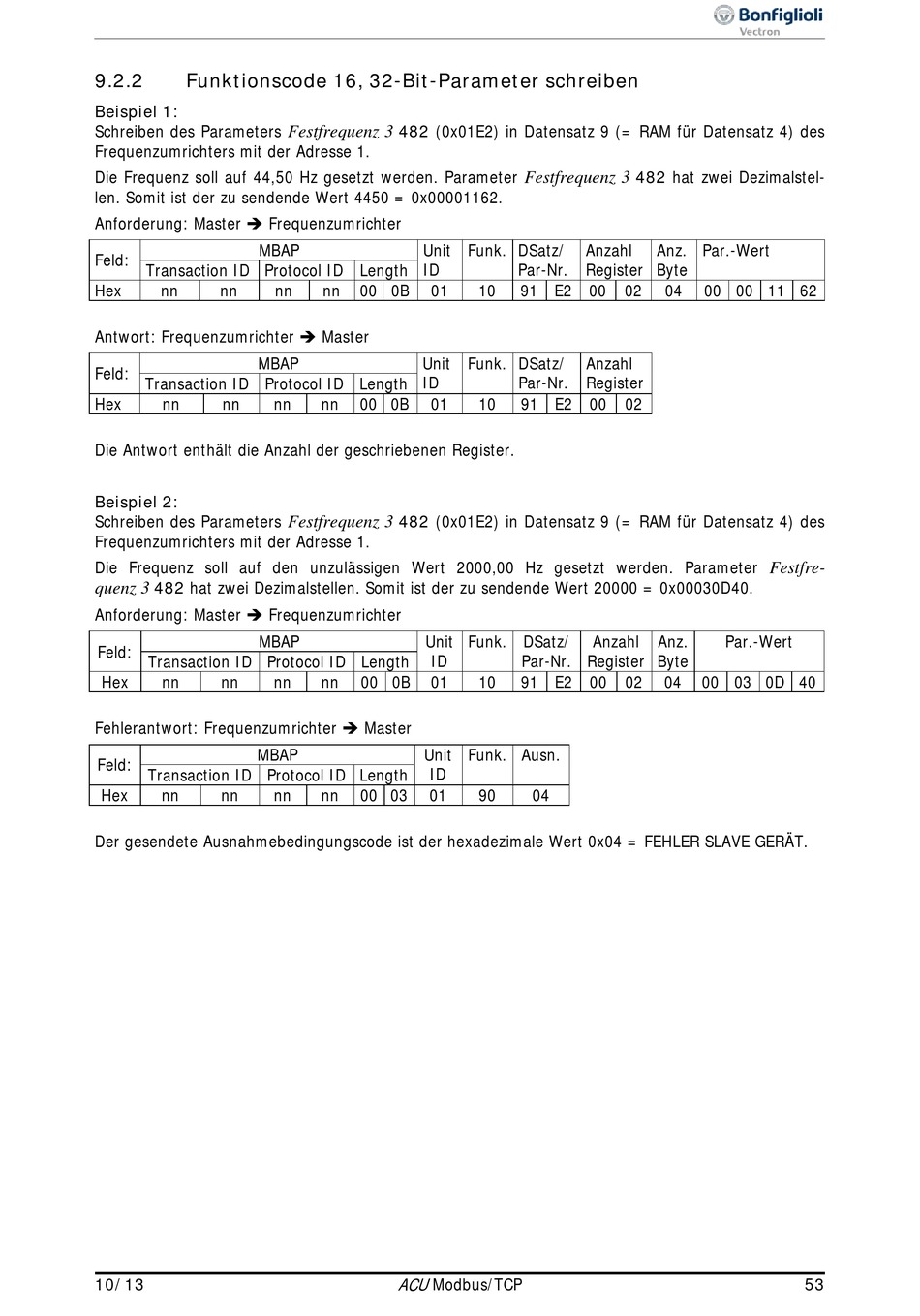

9.2.2

Funktionscode 16, 32-Bit-Parameter schreiben

Beispiel 1:
Schreiben des Parameters
Frequenzumrichters mit der Adresse 1.
Die Frequenz soll auf 44,50 Hz gesetzt werden. Parameter
len. Somit ist der zu sendende Wert 4450 = 0x00001162.
Anforderung: Master  Frequenzumrichter
MBAP
Feld:
Transaction ID Protocol ID Length
Hex nn nn
Antwort: Frequenzumrichter  Master
MBAP
Feld:
Transaction ID Protocol ID Length
Hex nn nn
Die Antwort enthält die Anzahl der geschriebenen Register.
Beispiel 2:
Schreiben des Parameters
Frequenzumrichters mit der Adresse 1.
Die Frequenz soll auf den unzulässigen Wert 2000,00 Hz gesetzt werden. Parameter
482 hat zwei Dezimalstellen. Somit ist der zu sendende Wert 20000 = 0x00030D40.
quenz 3
Anforderung: Master  Frequenzumrichter
MBAP
Feld:
Transaction ID Protocol ID Length
Hex nn nn
Fehlerantwort: Frequenzumrichter  Master
MBAP
Feld:
Transaction ID Protocol ID Length
Hex nn nn
Der gesendete Ausnahmebedingungscode ist der hexadezimale Wert 0x04 = FEHLER SLAVE GERÄT.
10/13
482 (0x01E2) in Datensatz 9 (= RAM für Datensatz 4) des
Festfrequenz 3
Unit
ID
nn nn 00 0B 01
Unit
ID
nn nn 00 0B 01
482 (0x01E2) in Datensatz 9 (= RAM für Datensatz 4) des
Festfrequenz 3
Unit
ID
nn nn 00 0B 01
Unit
ID
nn nn 00 03 01
ACU
Modbus/TCP
482 hat zwei Dezimalstel-
Festfrequenz 3
Funk. DSatz/ Anzahl
Par-Nr. Register
10 91 E2 00 02
Funk. DSatz/ Anzahl
Par-Nr. Register
10 91 E2 00 02
Funk. DSatz/ Anzahl
Par-Nr. Register
10 91 E2 00 02
Funk. Ausn.
90 04
Anz. Par.-Wert
Byte
04 00 00 11 62
Festfre-
Anz. Par.-Wert
Byte
04 00 03 0D 40
53
