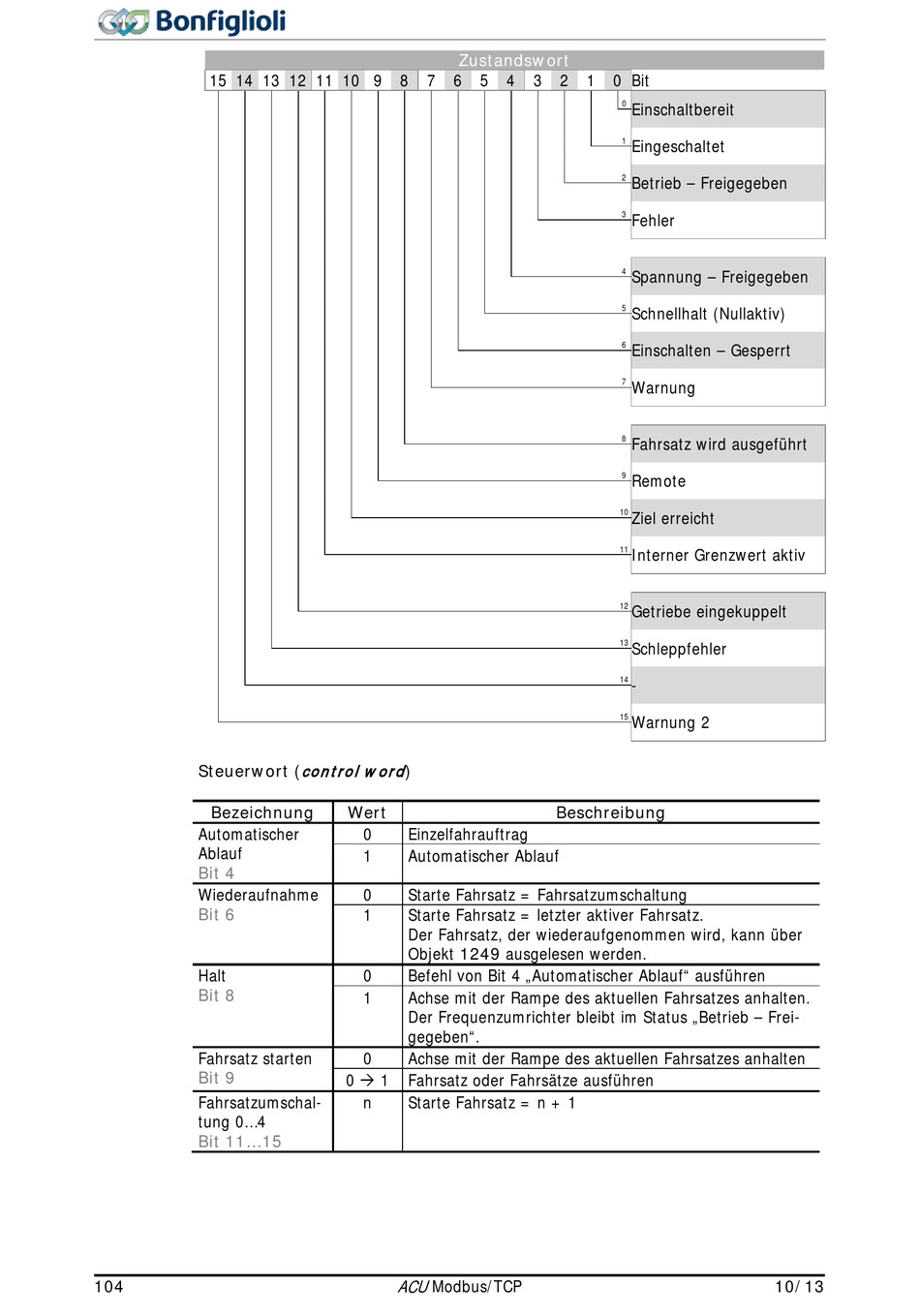

BONFIGLIOLI Vectron Active Cube Handbuch Seite 104

15 14 13 12 11 10 9
Steuerwort (
Bezeichnung
Automatischer
Ablauf
Bit 4
Wiederaufnahme
Bit 6
Halt
Bit 8
Fahrsatz starten
Bit 9
Fahrsatzumschal-
tung 0...4
Bit 11...15
104
Zustandswort
8 7 6
control w ord )
Wert
0 Einzelfahrauftrag
1 Automatischer Ablauf
0 Starte Fahrsatz = Fahrsatzumschaltung
1 Starte Fahrsatz = letzter aktiver Fahrsatz.
Der Fahrsatz, der wiederaufgenommen wird, kann über
Objekt 1249 ausgelesen werden.
0 Befehl von Bit 4 „Automatischer Ablauf" ausführen
1 Achse mit der Rampe des aktuellen Fahrsatzes anhalten.
Der Frequenzumrichter bleibt im Status „Betrieb – Frei-
gegeben".
0 Achse mit der Rampe des aktuellen Fahrsatzes anhalten
0  1 Fahrsatz oder Fahrsätze ausführen
n Starte Fahrsatz = n + 1
ACU
Modbus/TCP
5 4 3 2 1 0 Bit
0 Einschaltbereit
1
Eingeschaltet
2
Betrieb – Freigegeben
3
Fehler
4 Spannung – Freigegeben
5 Schnellhalt (Nullaktiv)
6 Einschalten – Gesperrt
7 Warnung
8
Fahrsatz wird ausgeführt
9
Remote
10 Ziel erreicht
11 Interner Grenzwert aktiv
12 Getriebe eingekuppelt
13
Schleppfehler
14
-
15
Warnung 2
Beschreibung
