Installation des Motorkabels bei IP54 Frequenzumrichtern von 37 bis 55 kW
Installieren Sie das abgeschirmte Motorkabel wie in der folgenden Abbildung dargestellt. Entfernen
Sie den Außenmantel und klemmen Sie das Abschirmgeflecht mithilfe der Erdungsschelle fest.
Erdungsplatte
Erdungsschelle

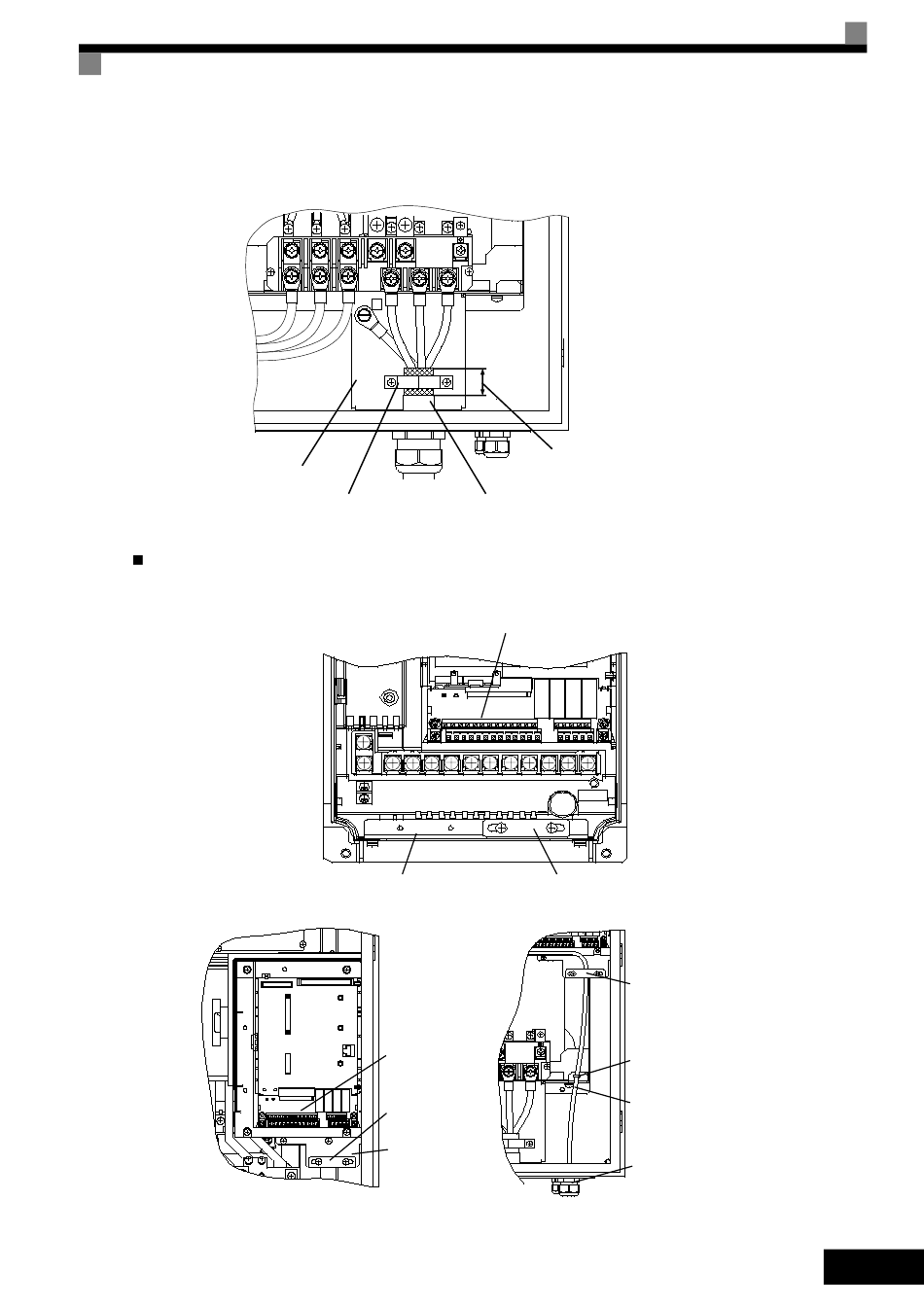

Abb 9 Motorerdungsschelle bei Frequenzumrichtern von 37 bis 55 kW

Erdung der Steuerkabelabschirmung bei IP54 Frequenzumrichtern

IP54 Frequenzumrichter sind mit Erdungsschellen ausgestattet, um eine ordnungsgemäße Abschir-
mung sicherzustellen. Abb 10
Abb 10 Erdungsschelle von IP54 Frequenzumrichtern mit 7,5 bis 18,5 kW
Abb 11 Erdungsschellen bei IP54 Frequenzumrichtern mit 22 bis 55 kW
Motorkabel
und Abb 11 zeigen, wo sich die Erdungsschellen befinden.
Steuerklemmen
Erdungsplatte
Steuerklemmen
Erdungsschelle
Erdungsplatte
Entfernen Sie den Außenmantel
und klemmen Sie das
Abschirmgeflecht mithilfe
der Erdungsschelle fest.
Motorkabel
Erdungsschelle
Kabelbinder
(optional)
Steuerkabel
Kabelverschraubung
