Terminais do circuito principal

As funções de terminal do circuito principal encontram-se sumariadas consoante os símbolos
do terminal em Tabela 1. Ligue os terminais da forma mais adequada ao objectivo pretendido.
Tabela 1 Funções de terminal do circuito principal (Classe de 200 V e de 400 V)
Propósito
Entrada da alimentação
do circuito principal
Saídas do variador
Terminais do bus DC
Ligação da reactância DC
Ligação da unidade de frenagem
Terra

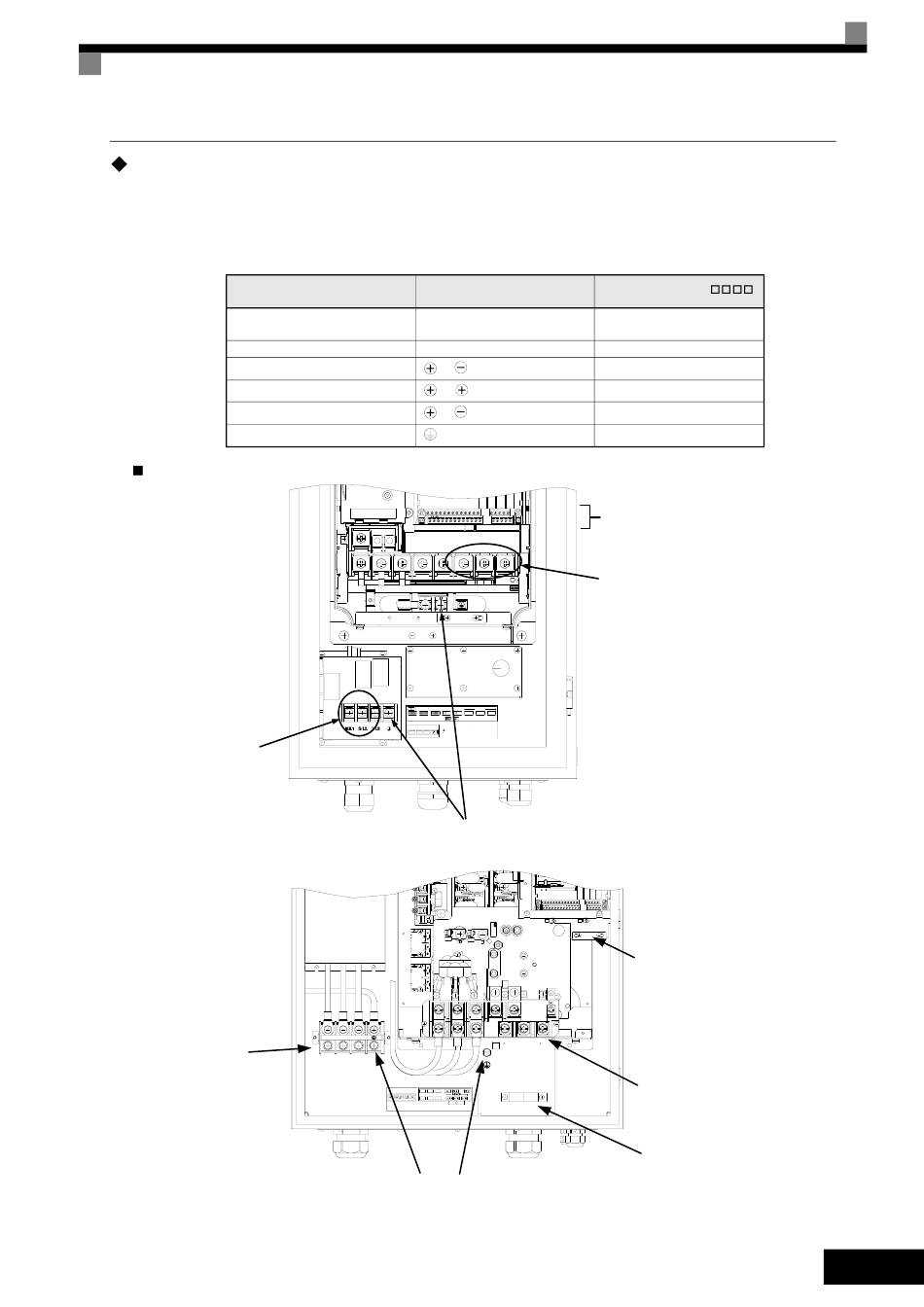

Localização dos terminais do circuito principal
Terminais
de entrada
Fig 3 Disposição do terminal de variadores entre 7.5 e 30 kW
Terminais
de entrada
Fig 4 Disposição do terminal de variadores entre 37 e 55 kW
Símbolo de terminal
R/L1, S/L2, T/L3
U/T1, V/T2, W/T3
1,
1, 2
3,
- NÃO UTILIZADO MOTOR
+1 +2 U/T1 V/T2 W/T3
ATENÇÃO Binário de aperto de terminal;
R/L1 S/L2 T/L3
Consulte o manual para obter informações sobre ligações. M5:2.5N.m
M6:4.0-5.0N.m
Utilize fios de cobre 75 ºC ou equivalente.
NPJU 30012 -1-1
Terminais
de terra
R/L1 S/L2 S/L3
Terminais de terra
Modelo: CIMR-E7Z
47P5 a 4055
47P5 a 4055
47P5 a 4055
47P5 a 4018
47P5 a 4055
47P5 a 4055
Terminais
de controlo
Terminais
de saída
Grampo
de blindagem para
cabos de controlo
Terminais de saída
Grampo
de blindagem para
cabos de motor
PT-8
