Tipo N.º Nome do sinal
R+ Entrada de comunicações
R- MEMOBUS
S+ Saída de comunicações
S- MEMOBUS
IG Sinal Comum
*1. As predefinições são fornecidas para os terminais S3 a S7. Para uma sequência de 3 fios, as predefinições são uma sequência
de 3 fios para S5, definição de velocidade multi-passo 1 para S6 e definição de velocidade multi-passo 2 para S7.
*2. Não utilize esta fonte de alimentação para alimentar qualquer equipamento externo.
*3. Quando estiver a propulsionar uma carga reactiva, como uma bobina de relé com fonte de alimentação CC, insira sempre
um díodo volante conforme mostrado na
Alimentação externa:
Máx. 30 VDC
1. Na Fig 2, a ligação das entradas digitais S1 a S7 é mostrada para a ligação dos contactos
ou transístores NPN (comum de 0 V e modo NPN). Esta é a configuração predefinida.
Para ligação dos transístores PNP ou para utilizar uma fonte de alimentação externa de 24 V consulte
a Tabela 3.
IMPORTANT
2. Uma reactância DC apenas é opção para variadores de 18,5 kW ou inferior. A barra de curto-circuito
deve ser removida quando ligar uma reactância DC.
Modo NPN/PNP (Selecção)
A lógica do terminal de entrada pode ser comutada entre modo NPN (comum de 0 V) e modo PNP
(comum de +24 V) utilizando o conector CN5. Também é suportada uma fonte de alimentação
externa, permitindo maior flexibilidade nos métodos de entrada do sinal.
Fonte de alimentação interna – Modo NPN
Para RS-485 de 2 fios, efectue um curto-
circuito em R+ e S+ assim como R- e S-.
–
Fig 6.
Díodo volante
Bobina
Máx. 1 A

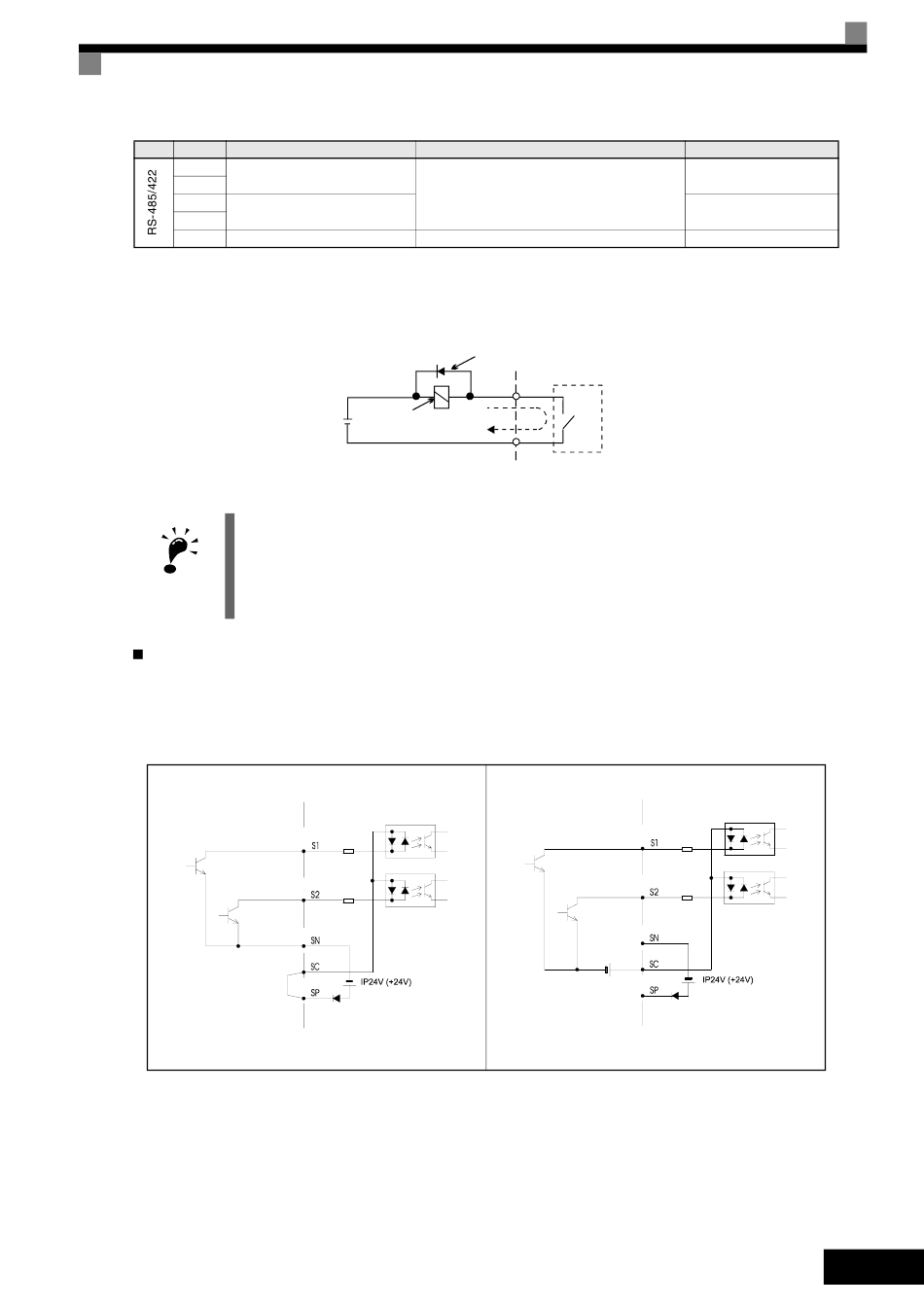

Fig 6 Ligação do díodo volante
Tabela 3 Modo NPN/PNP e sinais de entrada
Fonte de alimentação externa – Modo NPN
Função
Entrada diferencial,
isolante PHC
Entrada diferencial,
isolante PHC
–
Os limites do díodo volante têm de ser,
pelo menos, tão elevados quanto
a tensão do circuito.
Externa +24 V
Nível do sinal
