Bornes de circuit principal

Les fonctions du circuit principal sont résumées sous forme de symboles dans le
Raccordez correctement les bornes pour l'utilisation désirée.
Tableau 1 Fonctions des bornes du circuit principal (modèles 200 V et 400 V)
Rôle
Entrée de l'alimentation principale
Sorties variateur
Bornes bus c.c.
Connexion de bobine d'inductance c.c.
Connexion de l'unité de freinage
Terre

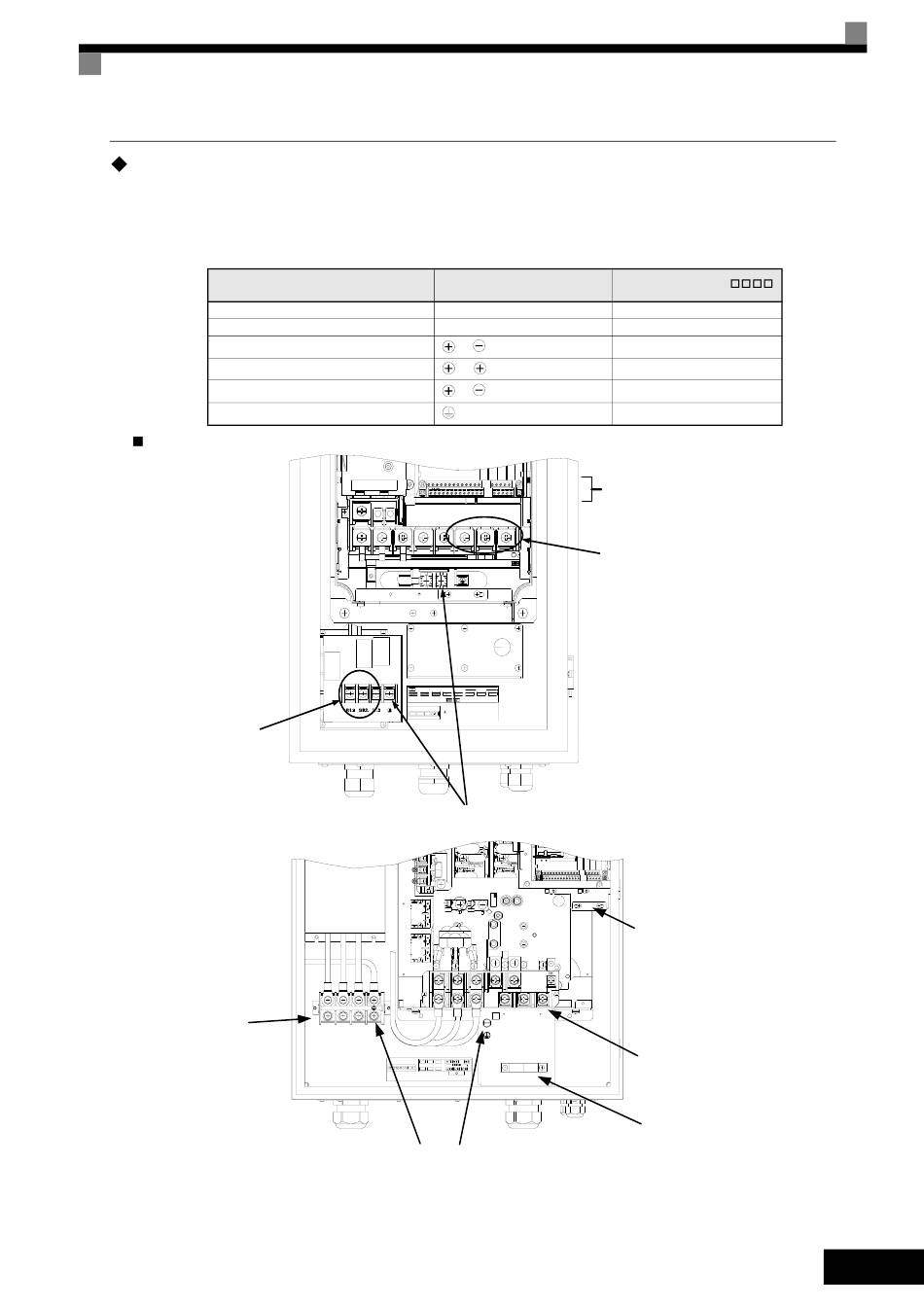

Emplacements des bornes du circuit principal

Borniers
d'entrées
Fig. 3 Disposition des bornes des variateurs 7,5 V à 30 kW
Bornier d'entrées
Fig. 4 Disposition des bornes des variateurs 37 à 55 kW
Symbole de la borne
R / L1, S / L2, T / L3
U / T1, V / T2, W / T3
1,
1, 2
3,
- NOT USED MOTOR
+1 +2 U/T1 V/T2 W/T3
CAUTION Couple de serrage des bornes,
R/L1 S/L2 T/L3
Reportez-vous au manuel pour les connexions. M5 : 2,5 Nm
Utilisez des câbles en cuivre 75 °C ou équivalent. M6 : 4, 0 - 5,0 Nm
NPJU 30012 -1-1
Bornes de terre
R/L1 S/L2 S/L3
Bornes de terre
Tableau
Modèle : CIMR-E7Z
47P5 à 4055
47P5 à 4055
47P5 à 4055
47P5 à 4018
47P5 à 4055
47P5 à 4055
Bornes
de contrôle
Bornes de sortie
Crochet de blindage
pour câbles
de contrôle
Bornes de sorties
Crochet de blindage
pour câbles
de moteur
