Installazione del cavo motore con inverter IP54 con capacità compresa tra 37 e 55 kW
Installare il cavo di uscita schermato come illustrato nella figura riportata di seguito. Rimuovere
il rivestimento esterno e bloccare la schermatura intrecciata con il morsetto di terra.
Piastra di messa
a terra
Morsetto di terra

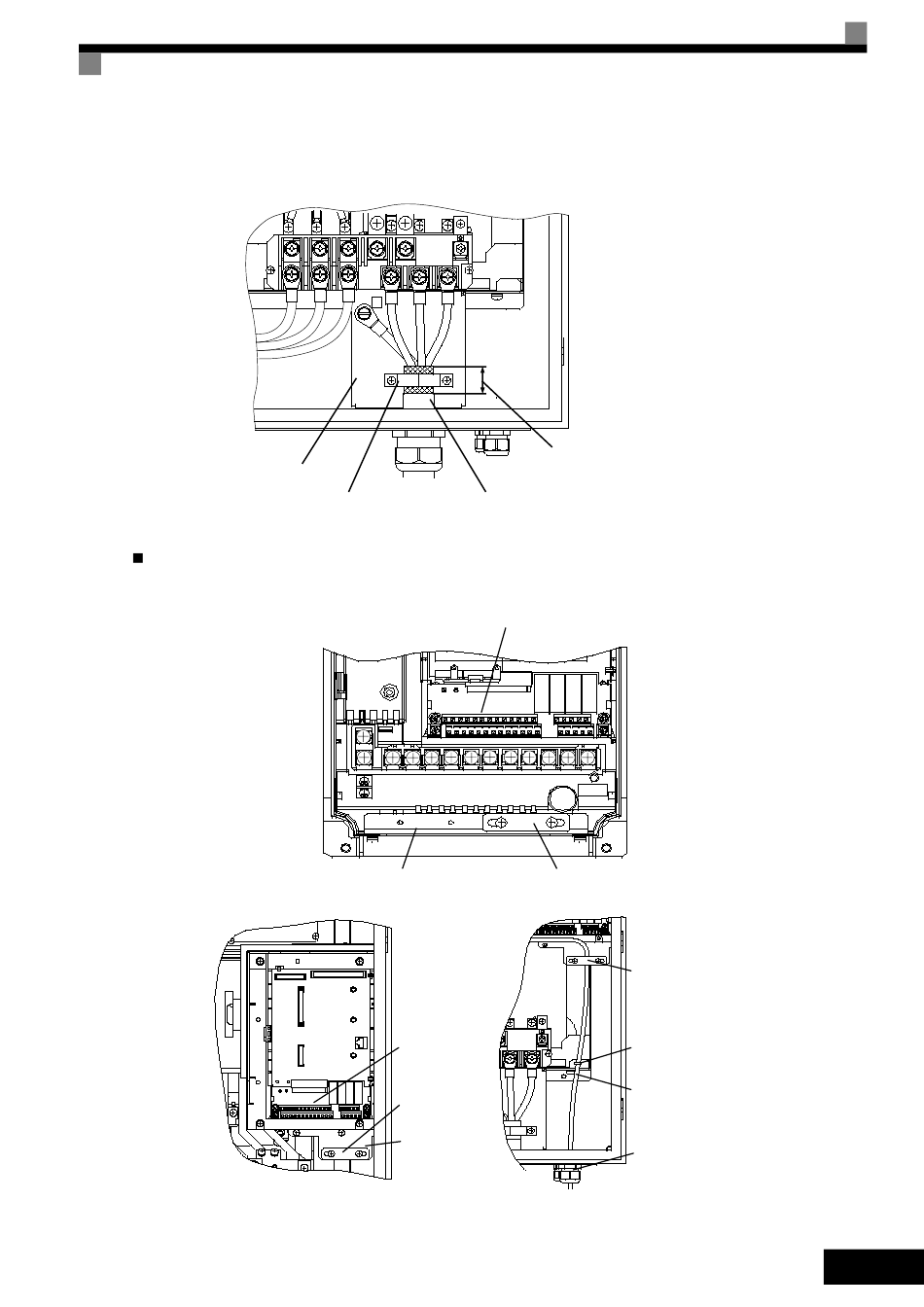

Fig. 9 Morsetto di terra del motore con inverter da 37 ... 55 kW
Collegamento a terra della schermatura del cavo di comando negli inverter IP54
Per assicurare una corretta schermatura, negli inverter IP54 sono stati montati morsetti di terra.
La Fig. 10 e la Fig. 11 mostrano i punti in cui si possono trovare i morsetti di terra.
Fig. 10 Morsetto di terra degli inverter IP54 con capacità compresa tra 7,5 e 18,5 kW
Fig. 11 Morsetto di terra degli inverter IP54 con capacità 22 ... 55 kW
Cavo motore
Piastra di supporto
Terminali
di controllo
Morsetto
di terra
Piastra
di supporto
del cavo
Rimuovere il rivestimento esterno
e bloccare la schermatura
intrecciata con il morsetto di terra.
Terminali
di controllo
Cavo motore
Morsetto
di terra
Fascetta
stringicavo
(opzionale)
Cavo di
controllo
Pressacavo
