Instalación de cables de motor en los variadores IP54 de 37 a 55 kW de capacidad
Instale el cable de salida apantallada como se muestra en la figura siguiente. Retire el trenzado
exterior y grape la protección trenzada por la grapa de tierra.
Placa de tierra
Grapa de tierra

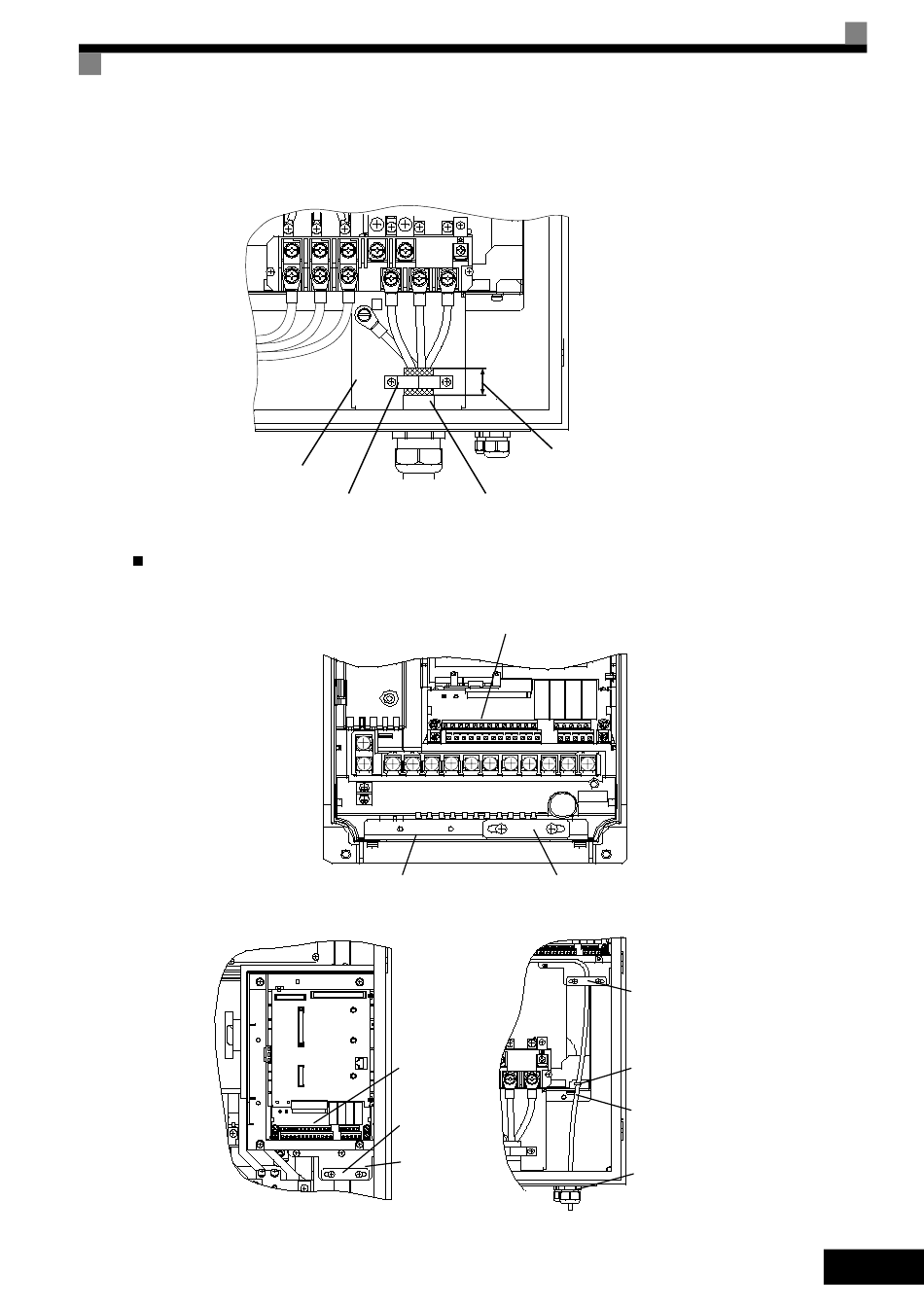

Fig. 9 Grapado de tierra de motores de variadores de 37 a 55 kW
Conexión a tierra del apantallado del cable de control en los convertidores IP54
Para un correcto apantallado, los convertidores IP54 incorporan grapas de tierra. La
indican la ubicación de las grapas de tierra.
Fig. 10 Grapas de tierra de los variadores IP54 de 7,5 a 18,5 kW de capacidad
Fig. 11 Grapas de tierra de los variadores IP54 de 22 a 55 kW de capacidad
Cable del motor
Base de montaje Cable del motor
del cable
Terminales
de control
Grapa
de tierra
Base
de montaje
del cable
Retire el trenzado exterior y grape
la protección trenzada por
la grapa de tierra
Terminales
de control
Grapa
de tierra
Unión
del cable
(opcional)
Cable
de control
Prensaestopas
de cable
Fig. 10 y la Fig. 11
ES-14
