Монтаж кабеля питания двигателя в инверторах IP54 мощностью от 37 до 55 кВт
Выполняйте монтаж экранированного выходного кабеля, как показано ниже на рисунке.
Снимите наружную оболочку и зажмите экранирующую оплетку зажимом заземления.
Заземленная
пластина

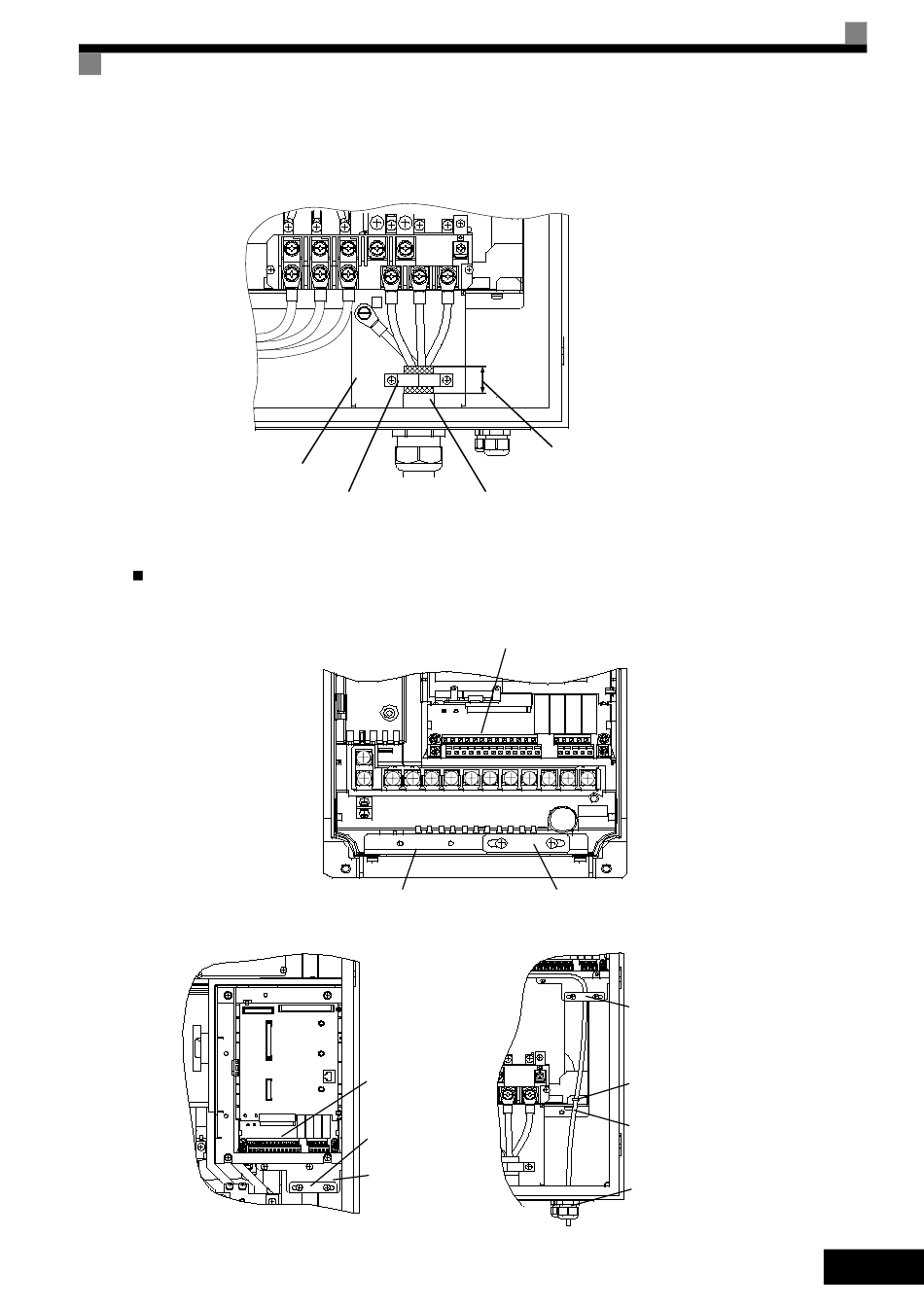

Рис. 9 Заземление кабеля питания двигателя с помощью зажима у инверторов мощностью от 37 до 55 кВт
Заземление экрана кабеля управления в инверторах IP54
Для обеспечения надежного экранирования в инверторах IP54 предусмотрены заземляющие
зажимы. На Рис. 10
Рис. 10 Заземляющие зажимы в инверторах IP54 мощностью от 7,5 до 18,5 кВт
Рис. 11 Заземляющие зажимы в инверторах IP54 мощностью от 22 до 55 кВт
Зажим
Кабель питания
заземления
двигателя
и Рис. 11 показаны места их размещения.
Основание для
крепления кабеля
Клеммы схемы
управления
Зажим
заземления
Основание для
крепления кабеля
Снимите наружную оболочку
и зажмите экранирующую
оплетку зажимом заземления.
Клеммы схемы
управления
Кабель питания
двигателя
Зажим
заземления
Кабельная
стяжка (опция)
Кабель
управления
Кабельный
сальник
