Installation du câble de moteur avec les variateurs IP54 37 à 55 kW
Installez le câble de sortie torsadée comme indiqué dans la figure ci-dessous. Enlevez la gaine
extérieure et branchez le blindage torsadé par le connecteur relié à la terre.
Plaque de terre

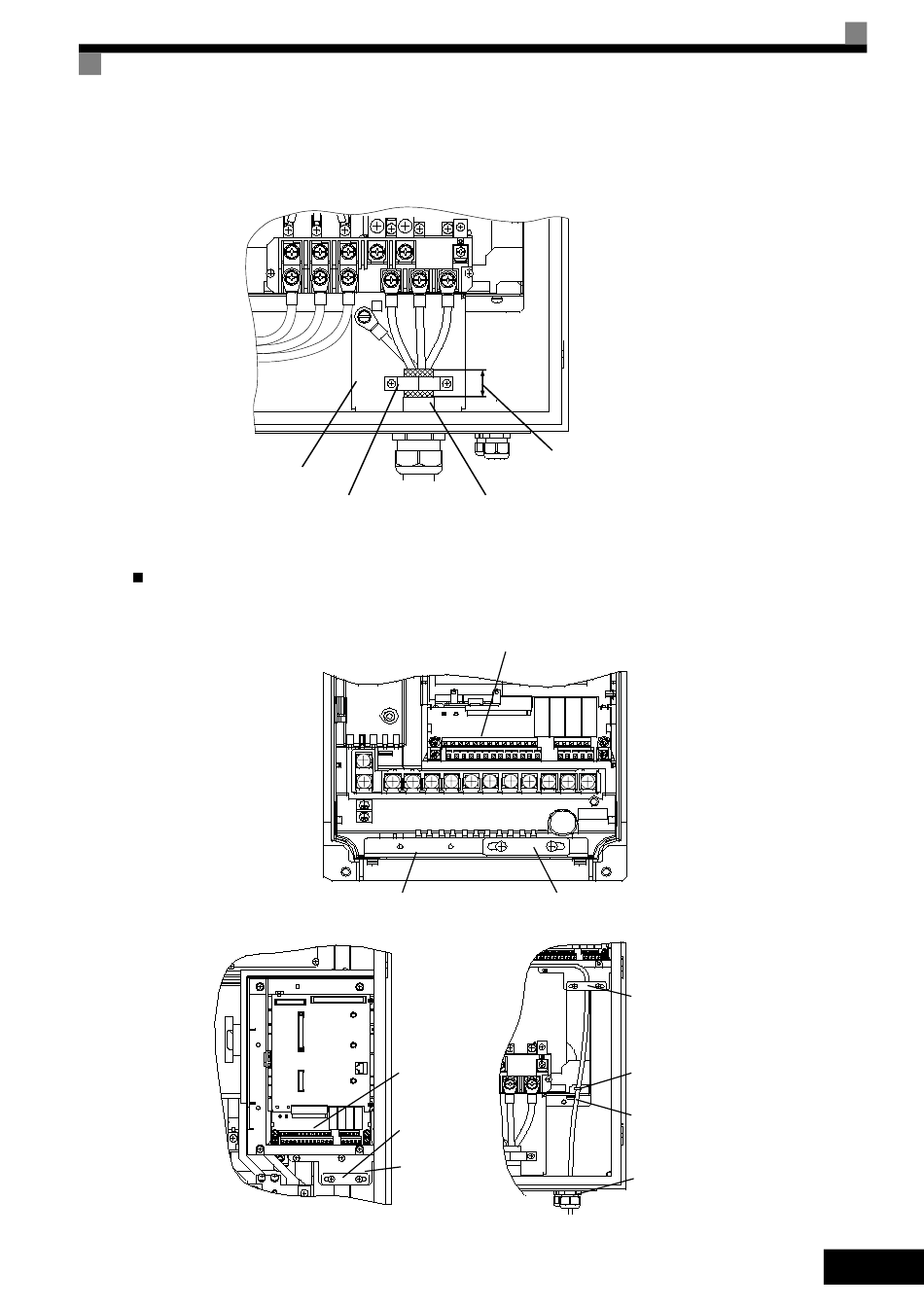

Fig. 9 Connecteur à la terre du moteur sur les variateurs 37 à 55 kW
Mise à la terre des blindages de câbles de contrôle sur les variateurs IP54
Pour une mise à la terre correcte, on a monté des connecteurs sur les variateurs IP54.
Les Fig. 10 et Fig. 11 montrent où trouver les connecteurs reliés à la terre.
Socle de montage câble
Fig. 10 Connecteur à la terre des variateurs IP54 7,5 à 18,5 kW
Fig. 11 Connecteur à la terre des variateurs IP54 22 à 55 kW
Connecteur
Câble moteur
à la terre
Bornes
de contrôle
Connecteur
à la terre
Socle de
montage
câble
Enlevez la gaine extérieure
et branchez le blindage torsadé
par le connecteur relié à la terre.
Bornes de contrôle
Câble moteur
Connecteur
à la terre
Nœud
de câbles
(en option)
Câble de
contrôle
Presse-
étoupe
FR-14
