Funcionamento do teclado numérico
Ecrã da consola digital

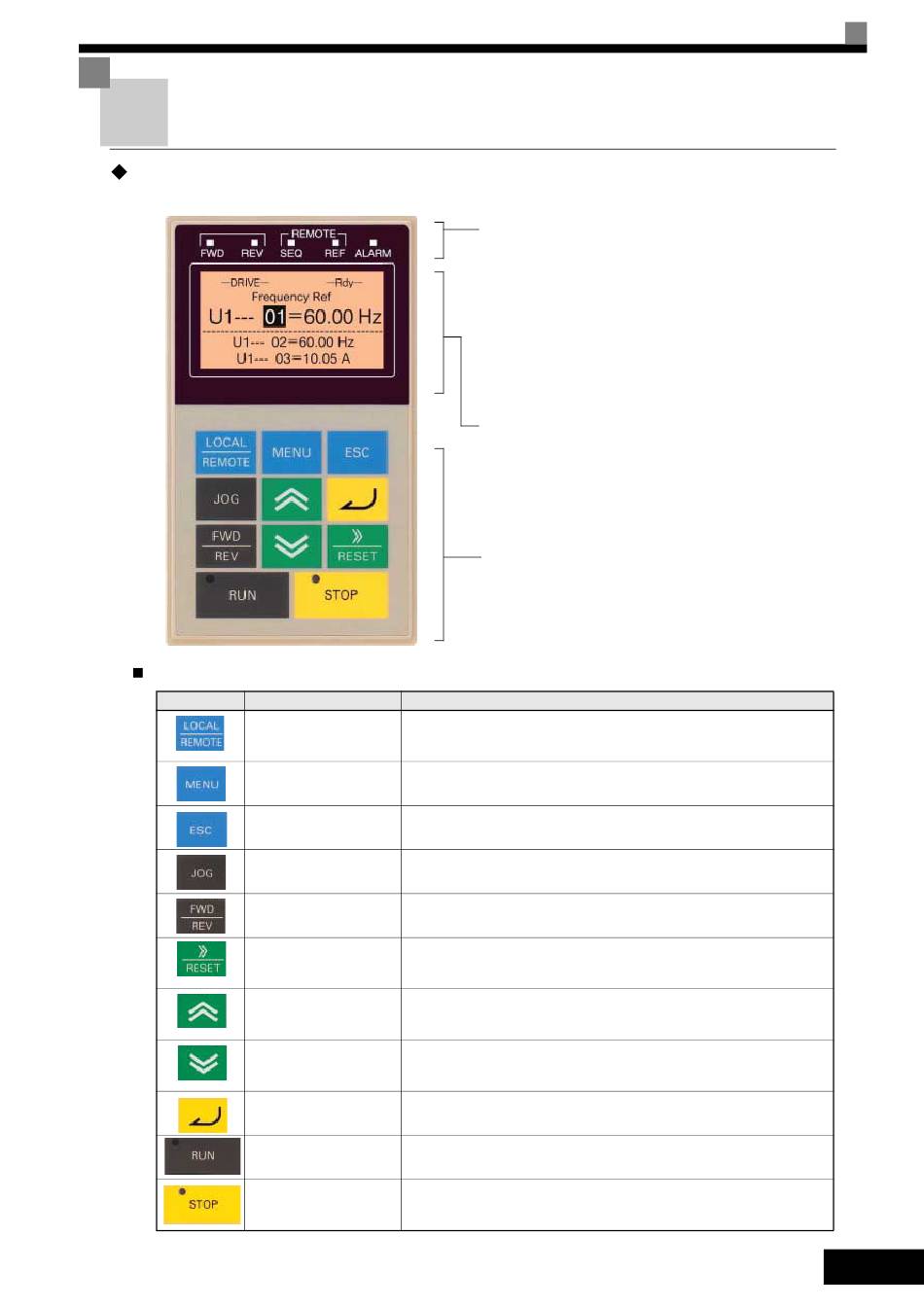

Os nomes das teclas e funções da consola digital são descritos abaixo
Teclas da consola digital
Sequência
Tecla LOCAL/REMOTE
(LOCAL/REMOTO)
Tecla MENU
Tecla ESC
Tecla JOG
Tecla FWD/REV
Tecla Shift/RESET
Tecla de incrementar
Tecla de decrementar
Tecla DATA/ENTER
Tecla RUN
Tecla STOP
Nome
Efectua a comutação de operação através da consola digital
(LOCAL) e das definições em b1-01 e b1-02 (REMOTO)
Esta tecla pode ser activada ou desactivada através do parâmetro o2-01.
Selecciona os modos.
Retorna ao estado anterior a ter sido premida a tecla DATA/ENTER.
Activa a regulação ponto a ponto quando o variador está a ser con-
trolado a partir da consola digital.
Selecciona a direcção de rotação do motor quando o variador está
a ser controlado a partir da consola digital.
Define o dígito activo durante a programação dos parâmetros do uti-
lizador.
Também funciona como tecla de reposição quando ocorre uma falha.
Selecciona os números dos parâmetros de utilizador e incrementa
as definições dos parâmetros.
Utilizado para passar para o item ou dados seguintes.
Selecciona os números dos parâmetros de utilizador e decrementa
as definições dos parâmetros.
Utilizado para passar para o item ou dados anteriores.
Entra nos menus e parâmetros e valida as definições dos parâmetros.
Inicia o funcionamento quando o variador está a ser controlado pela
consola digital (modo LOCAL).
Pára o variador (modo LOCAL e REMOTO).
Esta tecla pode ser activada ou desactivada quando se utiliza uma
fonte diferente da consola, definindo o parâmetro o2-02.
Indicadores de modo Drive
FWD: Acende-se com a entrada do comando
de arranque de sentido directo.
REV: Acende-se com a entrada do comando
de arranque de sentido inverso.
SEQ: Acende-se quando o comando run é activado
a partir dos terminais do circuito de controlo.
REF: Acende-se quando é activada a frequência
de referência a partir dos terminais A1 e A2
do circuito de controlo.
ALARM: Acende-se quando ocorre um erro ou alarme.
Ecrã de dados
Visualiza dados de monitorização, números de parâme-
tro, e ajustes.
Teclas
Executar operações tais como configuração de parâme-
tros do utilizador, monitorização, regulação ponto a pon-
to e ajuste automático.
Função
