Omron VARISPEED E7 IP54 Kurzanleitung Seite 89

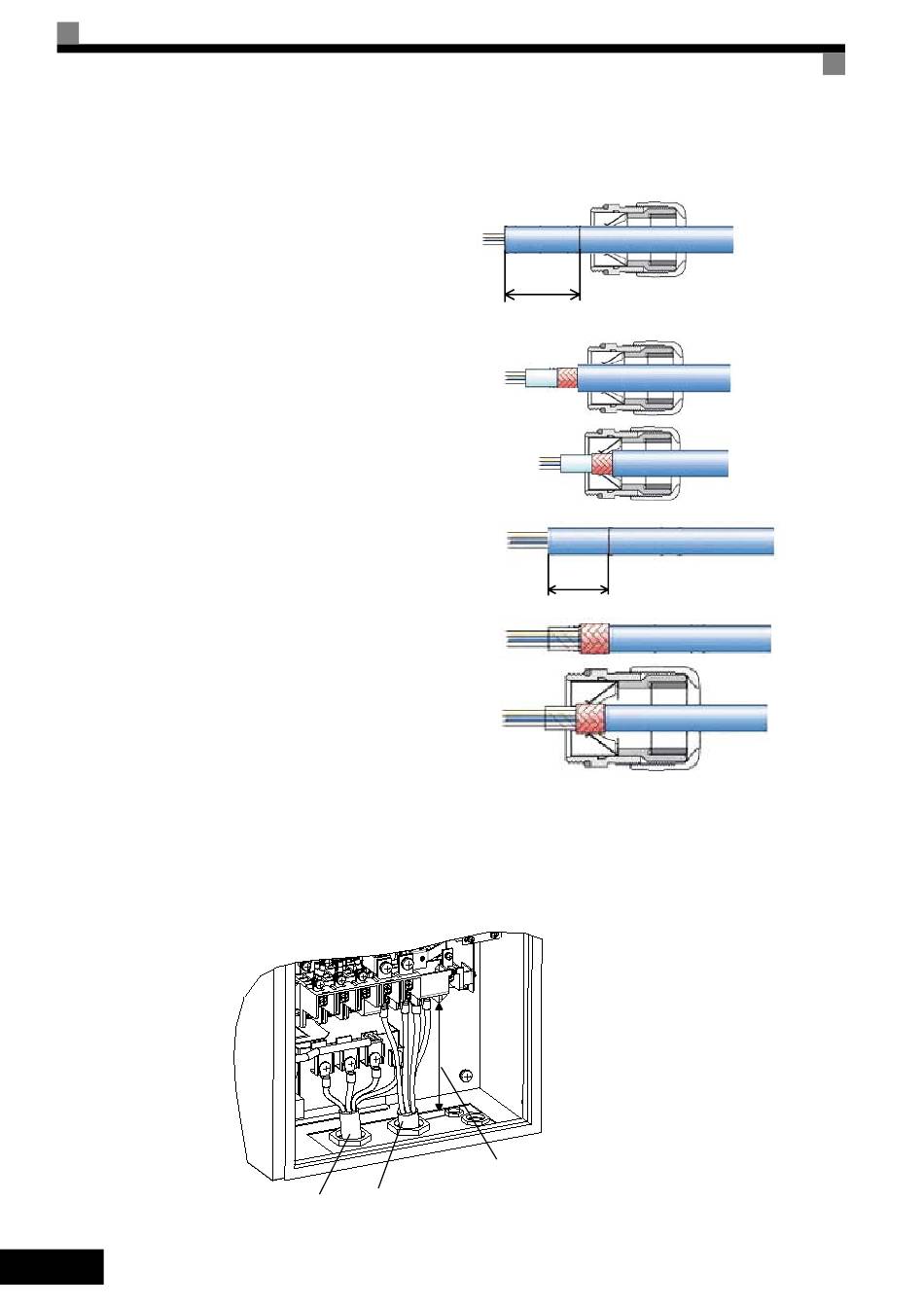

Installation des presse-étoupes en métal (CEM) pour les câbles de moteur sur les variateurs
IP54 7,5 à 30 kW :
•
Avec les contacts standard
Faites une entaille en rond dans la gaine
extérieure sur une longueur de 14 mm
environ en partant de l'extrémité de la gaine
mais n'enlevez pas la gaine. Passez
le câble dans le presse-étoupe.
Retirez les coupes de la gaine, enlevez
des éléments du blindage et tirez le câble
jusqu'à ce que le blindage entre en contact
avec les ressorts des presse-étoupes.
Fermez le presse-étoupe.
•
Avec des câbles fins sans gaine intérieure :
Faites une entaille en rond dans la gaine
extérieure sur une longueur de 15 à 20 mm
environ et retirez-la.
Tirez le blindage torsadé sur la gaine
extérieure, le blindage intérieur doit être
conservé pour un guidage plus facile dans
le presse-étoupe.
Passez le câble dans le presse-étoupe jus-
qu'à ce que le blindage entre en contact
avec les ressorts du presse-étoupe et fer-
mez le presse-étoupe.
Remarque : Pour garantir la conformité des normes CEM, fermez le câble blindé correctement par
le presse-étoupe en métal. Confirmez la longueur de câble et les spécifications de bornes avant
de fermer le presse-étoupe en métal.
Remarques importantes sur les variateurs IP54 de 22 à 30 kW
Enlevez le blindage torsadé sur le câble de sortie complètement du trou d'entrée vers l'extrémité
de borne pour éviter les courts-circuits des bornes de sortie ou le filtre.
FR-13
Câble moteur
Câble d'entrée
(câble blindé)
Fig. 8 Blindage des câbles de moteur avec variateur de 22 à 30 kW
15 mm environ
15 à 20 mm environ
Enlevez entièrement le blindage
torsadé du trou d'entrée
à l'extrémité de la borne.
