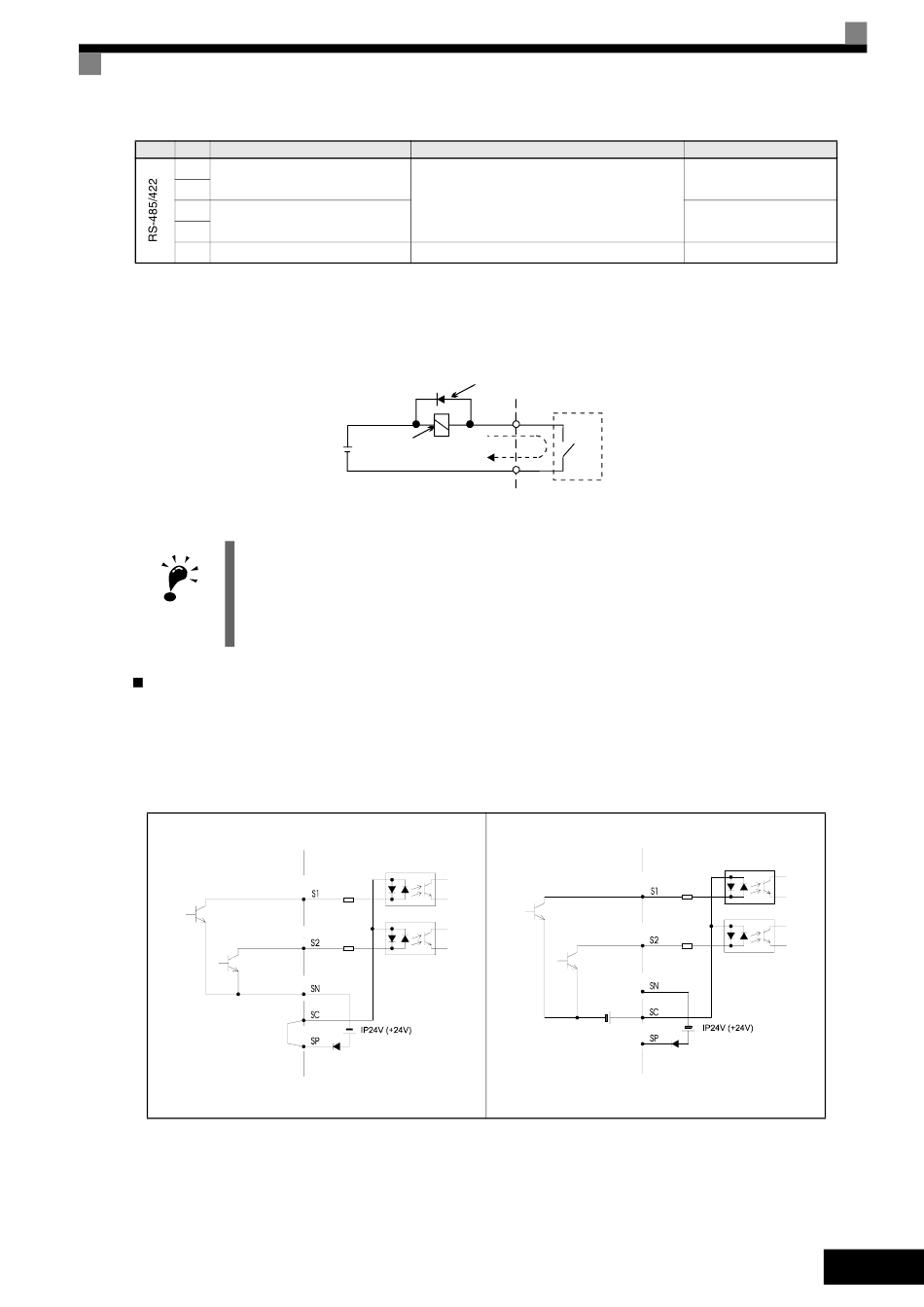

Omron VARISPEED E7 IP54 Kurzanleitung Seite 36

Typ Nr. Signalbezeichnung
R+ MEMOBUS-Kommunikationsein-
gang
R-
S+ MEMOBUS-Kommunikations-
ausgang
S-
IG Signal-Bezugspotential
*1. Die Standardeinstellungen sind für die Klemmen S3 bis S7 gegeben. Bei einer Dreidraht-Ansteuerung sind die Standardeinstellungen:
Dreidraht-Ansteuerung für S5, Festfrequenz-Befehl
1 für S6 und Festfrequenz-Befehl 2 für S7.
*2. Verwenden Sie diese Versorgungsspannung nicht zur Versorgung von externen Geräten.
*3. Bei Ansteuerung einer Blindlast, wie z. B. einer Relaisspule mit DC-Spannungsversorgung, muss stets eine Freilaufdiode geschaltet werden
(siehe Abb 6)
Externe Spannungsversorgung:
max. 30 V DC
1. In Abb 2 ist die Verdrahtung der digitalen Eingänge S1 bis S7 für den Anschluss von Kontakten oder
Transistoren gezeigt (0 V Bezugspunkt und NPN-Modus). Dies ist die Standardeinstellung.
Für den Anschluss von PNP-Transistoren oder für die Verwendung einer externen 24-V-Spannungsver-
sorgung siehe
WICHTIG
2. Für Frequenzumrichter mit max. 18,5 kW sind DC-Drosseln optional erhältlich. Entfernen Sie beim
Anschluss einer DC-Drossel die Kurzschlussbrücke.
NPN/PNP-Auswahl
Die Eingangsklemmenlogik kann zwischen NPN-Betriebsart (0 V Bezugspunkt) und PNP-Betriebs-
art (+24 V Bezugspunkt) durch Setzen des Jumpers CN5 umgeschaltet werden. Eine externe
Spannungsversorgung wird ebenfalls unterstützt, wodurch mehr Auswahl bei den Signaleingangs-
methoden geboten wird.
Interne Spannungsversorgung – NPN-Modus
Für Zweidraht-RS-485: R+ und S+ sowie R-
und S- kurzschließen
–
Freilaufdiode
Spule
max. 1 A
Abb 6 Zwischenschaltung der Freilaufdiode
Tabelle 3.
Tabelle 3 NPN/PNP-Modus und Eingangssignale
Externe Spannungsversorgung – NPN-Modus
Funktion
Differenzialeingang,
PHC-Isolation
Differenzialeingang,
PHC-Isolation
–
Die Nennspannung der Freilaufdiode
muss mindestens so hoch wie die
Spannung im Steuerstromkreis sein.
Extern, 24 V DC
Signalspezifikation
DE-10
