Omron VARISPEED E7 IP54 Kurzanleitung Seite 39

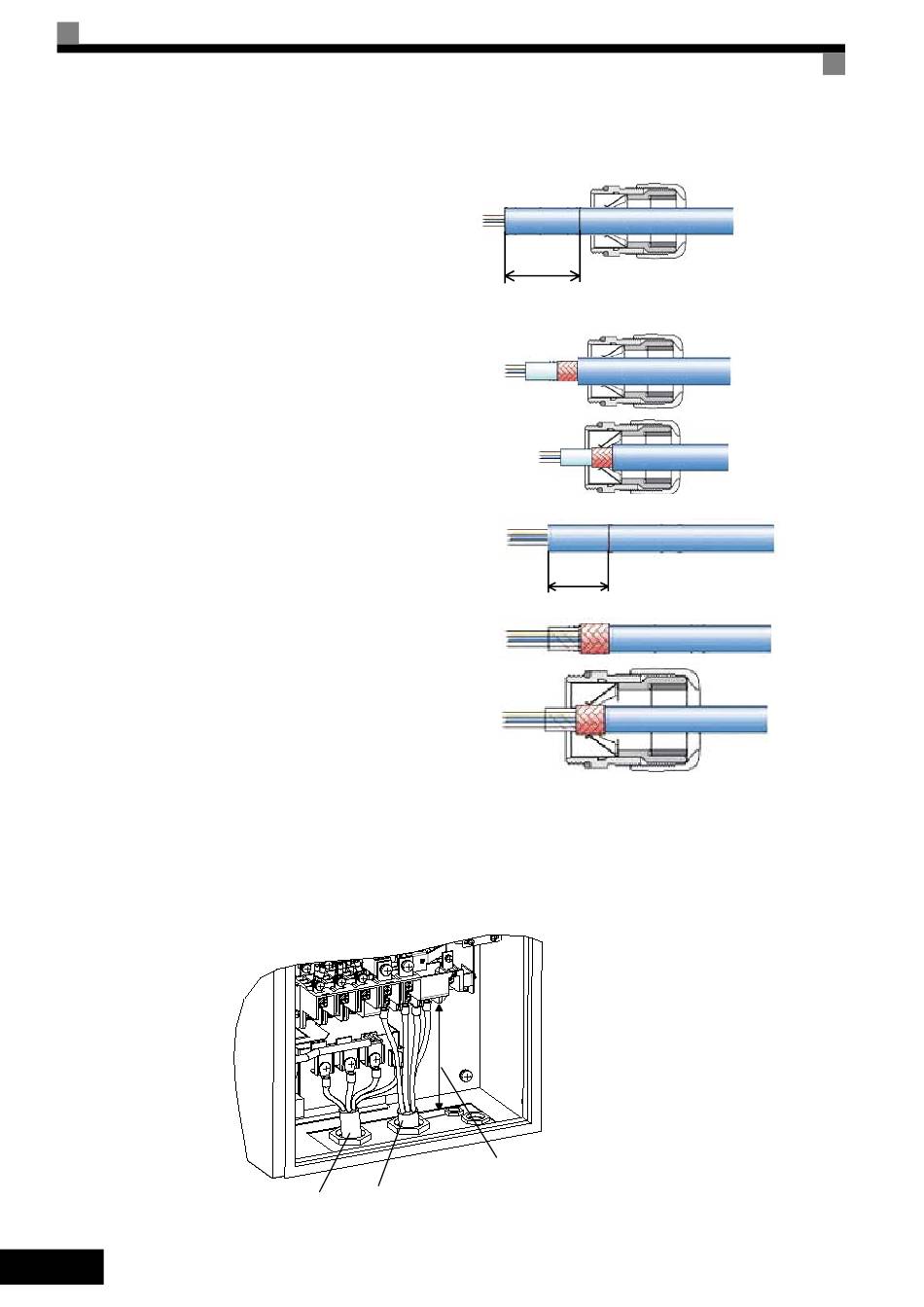

Installation des Motorkabels bei IP54 Frequenzumrichtern mit einer Leistung von 7,5 bis 30 kW:
•
Standardvorgehensweise bei Kabeln mit Innenmantel
Nehmen Sie ca. 14 mm vom Rand des Mantels
einen rund um den Mantel führenden Einschnitt
vor, aber nehmen Sie das Mantelstück noch
nicht ab. Führen Sie das Kabel durch die Kabel-
verschraubung.
Ziehen Sie das abgetrennte Mantelstück ab,
und trennen Sie einen Teil der Abschirmung ab.
Ziehen Sie das Kabel dann so weit zurück, dass
die Abschirmung einwandfreien Kontakt mit den
Federn der Kabelverschraubung hat.
Drehen Sie die Kabelverschraubung zu.
•
Vorgehensweise bei dünnen Kabeln ohne Innenmantel:
Nehmen Sie ca. 15 bis 20 mm vom Rand des
Mantels einen rund um den Mantel führenden Ein-
schnitt vor, und nehmen Sie das Mantelstück ab.
Ziehen Sie das äußere Abschirmgeflecht über
den Außenmantel. Die innere Abschirmung muss
beibehalten werden, um das Kabel leichter durch
die Kabelverschraubung führen zu können.
Führen Sie das Kabel durch die Kabelverschrau-
bung, bis die Abschirmung einwandfreien Kontakt
mit den Federn der Kabelverschraubung hat. Dre-
hen Sie die Kabelverschraubung dann zu.
Hinweis: Um die Einhaltung der EMV-Richtlinien sicherzustellen, muss das abgeschirmte Kabel fest
von der Metall-Kabelverschraubung umschlossen sein. Kontrollieren Sie die Kabellänge und die Über-
einstimmung des Kabels mit den Klemmen, bevor Sie die Metall-Kabelverschraubung schließen.
Spezielle Vorgehensweise bei IP54 Frequenzumrichtern von 22 und 30 kW
Entfernen Sie das Abschirmgeflecht des Motorkabels auf voller Länge von der Durchführung bis zu
den Klemmen, um ein Kurzschließen der Eingangsklemmen oder des Filters auszuschließen.
DE-13
Motorkabel
Eingangskabel
(Abgeschirmtes Kabel)
Abb 8 Motorkabelabschirmung bei Frequenzumrichtern von 22 und 30 kW
ca. 15 mm
ca. 15 bis 20 mm
Entfernen Sie das Abschirmgeflecht
auf voller Länge von der Durchführung
bis zu den Klemmen
