Elektrischer Anschluss

Verdrahten des Frequenzumrichters
3-phasige L1
Spannungs-
L2
versorgung
380 bis 480 V L3
50/60 Hz
PE
Multifunktions-
Digitaleingänge
[Werkseinstellungen]
DE-7
des Eingangsleistungsfaktors (optional)
Kurzschlussbrücke
Netzschütz
Sicherung
R/L1
S/L2
T/L3
Vorwärts Start/Stopp
Rückwärts Start/Stopp
Externer Fehler
Fehler-Reset
Festfrequenz-Befehl 1
Festfrequenz-Befehl 2
Jog-Frequenz-Befehl
Einstellung
2 kOhm
3
0 bis 10 V
2 kOhm
2
1
4 bis 20 mA
P P
Eingangsoptionskarten
P
MEMOBUS-
Kommunikation
RS-485/422
P
ZK-Drossel zur Optimierung
U X
1 2
Varispeed E7 IP54
U/T1
EMV-
V/T2
Filter
W/T3
S1
S2
S3
S4
S5
S6
S7
SN
SC
SP
24 V
Erde
Abschirmungs- Abschirmungs-
klemme klemme
Spannungsversorgung
+V für Analogeingang
+15 V, 20 mA
Analogeingang 1: Master-
A1
Frequenzsollwert
0 bis 10 V (20 kOhm)
Multifunktions-
A2
Analogeingang 1:
[Werkseinstellung:
Frequenz-Offset]
AC
4 bis 20 mA (250 W)]
0V
-V
Spannungsversorgung
für Analogeingang
–15 V, 20 mA
Abschluss-
widerstand
R+
R-
S+
S
IG
Abgeschirmte und
P
Abgeschirmte Kabel paarweise verdrillte
Drähte

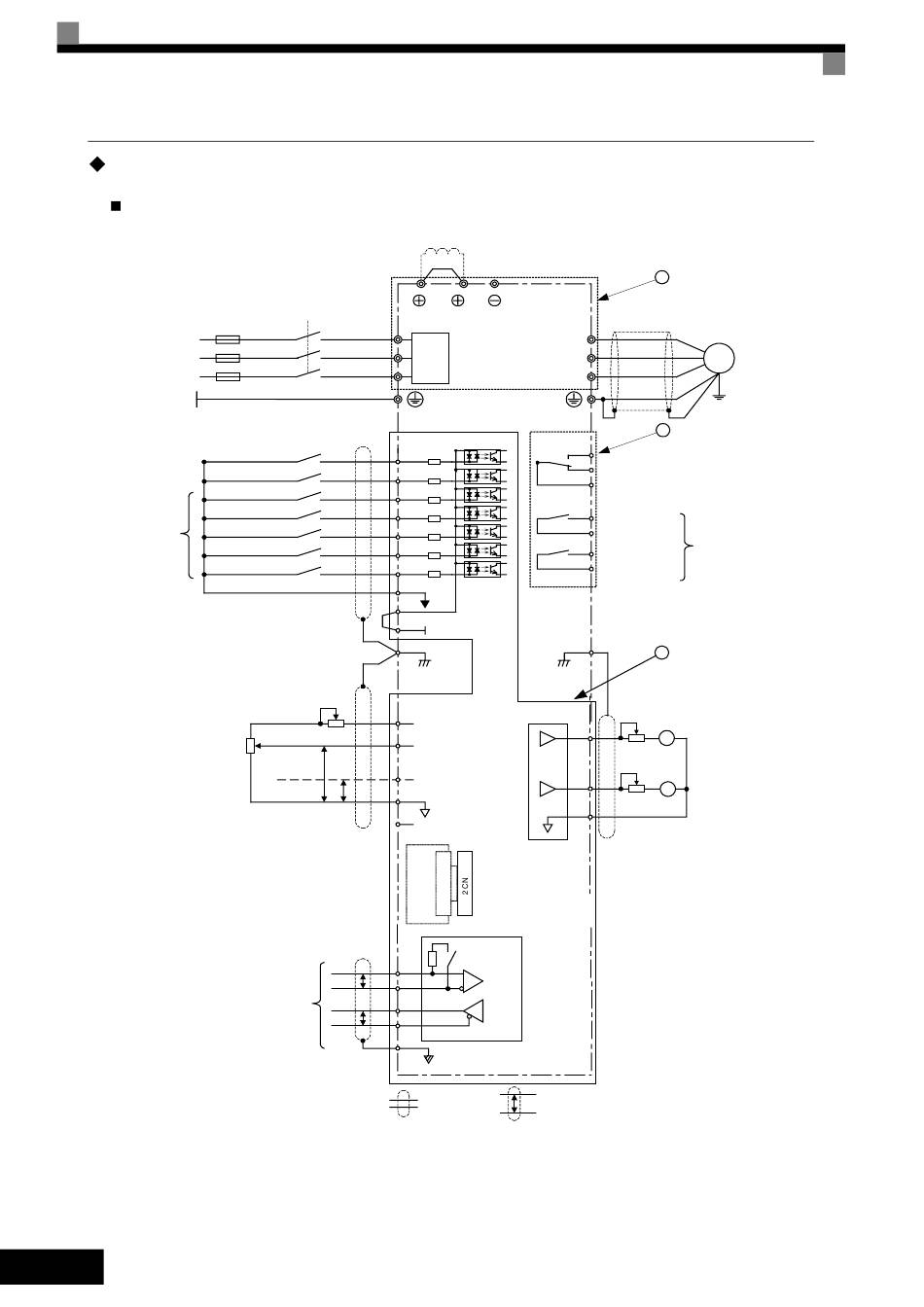

Abb 2 Schaltplan
1
Motor
M
2
MA
Fehlerkontaktausgang
MB
250 V AC, 1 A max.
30 V DC, 1 A max.
MC
M1
Relaisausgang 1
M2
[Werkseinstellung:
Multifunktionsrelais
In Betrieb]
250 V AC, 1 A max.
M3
Relaisausgang 2
30 V DC, 1 A max.
M4
[Werkseinstellung:
Nulldrehzahl]
Erde
3
Einstellung,
20 kOhm
Multifunktions-Analogausgang 1
-
+
(0 bis 10 V, 2 mA)
FM
FM
[Werkseinstellung:
Ausgangsfrequenz, 0 bis 10 V]
Einstellung,
20 kOhm
Multifunktions-Analogausgang 2
-
+
AM
(0 bis 10 V, 2 mA)
AM
[Werkseinstellung:
Ausgangsleistung, 0 bis 10 V]
AC
