Cableado del lado de salida del circuito principal
Las siguientes precauciones se deben tener en cuenta para el cableado del circuito de salida.
•
Nunca conecte una fuente de alimentación a los terminales de salida del variador.
De lo contrario, se puede dañar el variador.
•
Nunca cortocircuite o conecte a tierra los terminales de salida. De lo contrario, se puede dañar el variador.
•
No utilice condensadores de corrección de fase. De lo contrario, el variador y los condensadores
se pueden dañar.
•
Compruebe la secuencia de control para asegurarse de que el contactor magnético (MC) entre
el variador y el motor no conmute a ON o a OFF durante la operación del variador. Si el contactor
magnético conmuta a ON durante la operación del variador, se generará una elevada corriente
de irrupción y es posible que se active la protección contra sobrecorriente del variador.
Conexión de tierra
Las siguientes precauciones se deben tener en cuenta para la conexión a tierra.
•
No comparta el cable de tierra con otros dispositivos como equipos de soldadura o herramientas eléctricas.
•
Utilice siempre un cable de tierra que cumpla las normativas técnicas sobre equipamiento eléctrico
y minimice su longitud.
El variador provoca corriente de fuga. Por lo tanto, si la distancia entre el electrodo de tierra y el terminal
de tierra es demasiado larga, el potencial en el terminal de tierra del variador se volverá inestable.
•
Cuando utilice varios variadores, no forme lazos en el cable de tierra.
Sí
Precauciones para el cableado del circuito de control
Tenga en cuenta las siguientes precauciones para el cableado de los circuitos de control.
•
Separe el cableado del circuito de control del cableado del circuito principal (terminales R/L1, S/L2,
T/L3, B1, B2, , 1,
•
Separe el cableado para los terminales del circuito de control MA, MB, MC, M1, M2, M3 y M4
(salidas relé) del cableado a otros terminales del circuito de control.
•
Si se utiliza una fuente de alimentación externa auxiliar, ésta deberá ser una fuente contenida
en la lista UL Clase 2.
•
Utilice cable de par trenzado o cable de par trenzado apantallado para los circuitos de control
para prevenir fallos en el funcionamiento.
•
Conecte el blindaje de los cables a tierra con la mayor superficie de contacto posible entre
el blindaje y tierra.
•
El blindaje del cable se debe conectar a tierra en ambos extremos del cable.
Instalación de los prensaestopas del cable de alimentación eléctrica
Hay que prestar especial atención al cableado de los cables de motor de los convertidores IP54.
Los de capacidad inferior incluyen un prensaestopas de cable CEM que se utiliza para conectar
a tierra el apantallado del cable del motor fácilmente.
NO

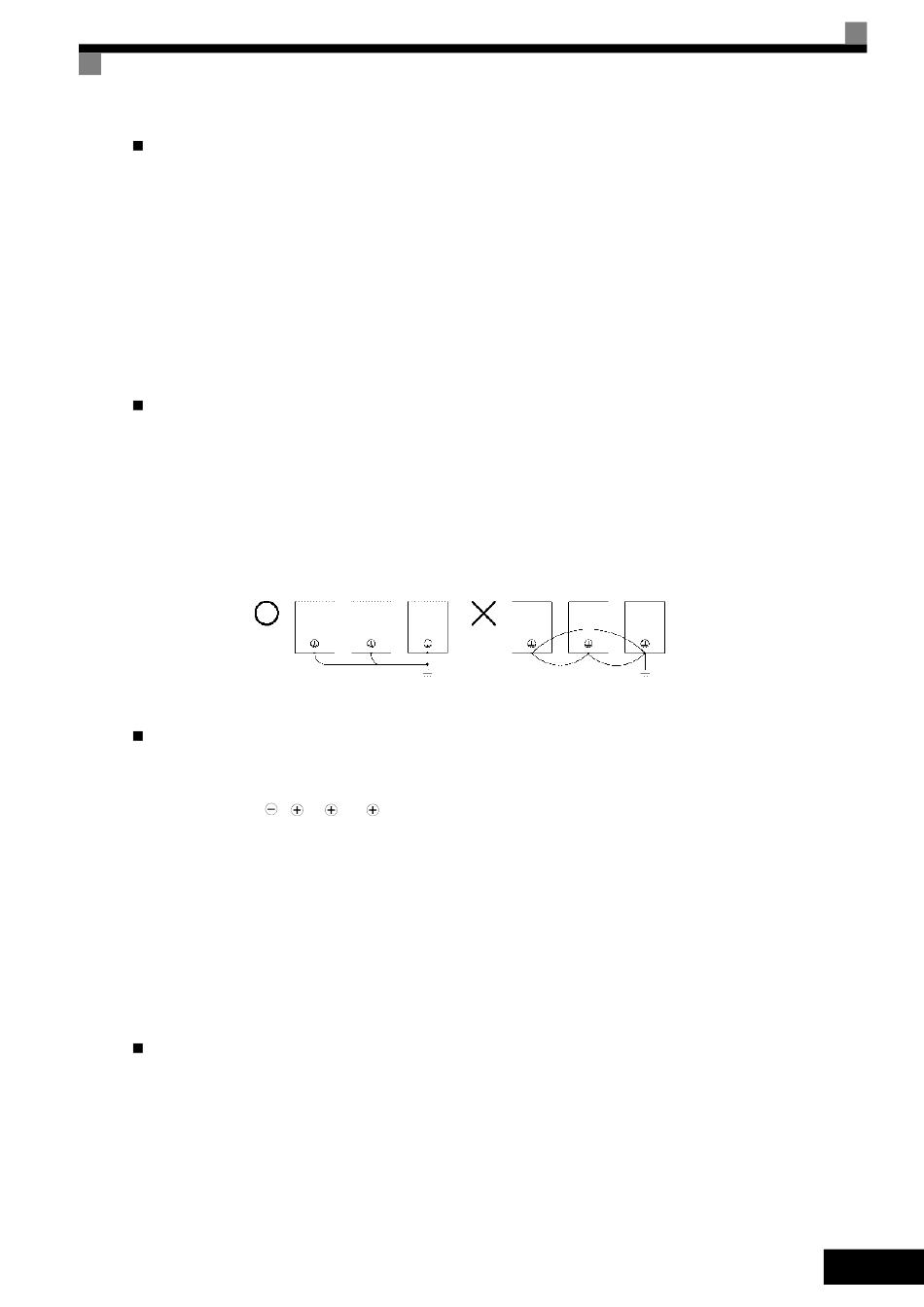

Fig. 7 Cableado a tierra
2 y 3) y otras líneas de alta tensión.
