Instalar o cabo do motor com variadores IP54 com capacidade de 37 a 55 kW
Instale o cabo blindado de saída, conforme mostrado na figura abaixo. Retire o revestimento
exterior e prenda a blindagem entrelaçada utilizando o grampo de terra.
Placa de terra
Grampo de terra

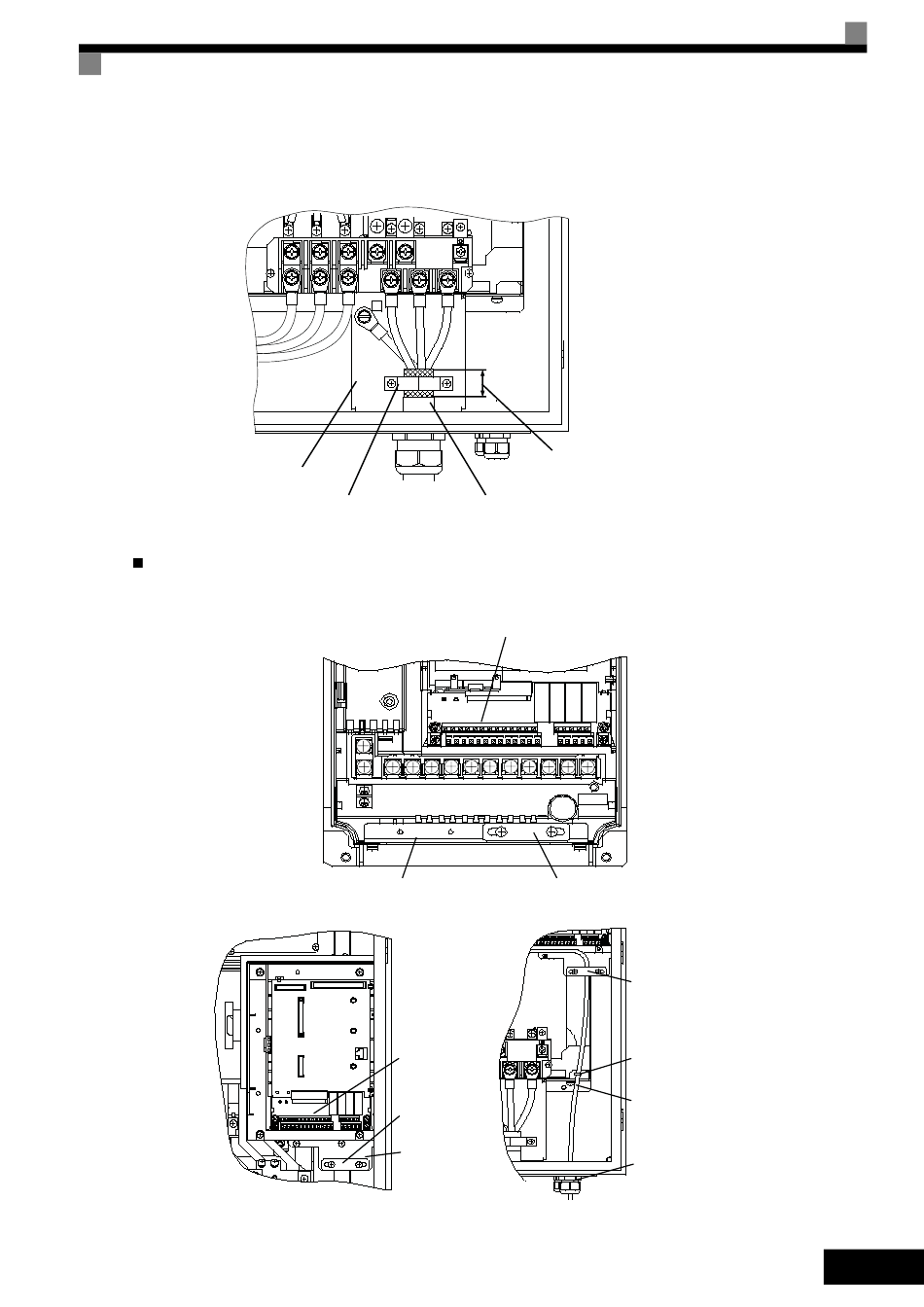

Fig 9 Grampo de terra do motor com variadores de 37 a 55 kW
Ligar à terra a blindagem do cabo de controlo em variadores IP54
Para uma blindagem adequada foram montados grampos de terra nos variadores IP54.
A Fig 10 e a Fig 11 mostram onde é possível encontrar os grampos de terra.
Fig 10 Grampo de terra de variadores IP54 com capacidade de 7,5 a 18,5 kW
Fig 11 Grampo de terra de variadores IP54 com 22 a 55 kW
Cabo do motor
Base de montagem
Terminais
de controlo
Grampo
de terra
Base
de montagem
do cabo
Retirar o revestimento exterior
e prender a blindagem entrela-
çada utilizando o grampo de terra
Terminais
de controlo
Cabo do motor
Grampo
de terra
Braçadeira
para cabo
(opcional)
Cabo
de controlo
Bucim para
cabos
