Tipo N. Nome segnale
R+
Ingresso comunicazioni Modbus
R-
S+
Uscita comunicazioni Modbus
S-
IG Comune segnali
*1. Vengono indicate le impostazioni predefinite per i terminali da S3 a S7. Per una sequenza a 3 fili, le impostazioni predefinite sono una sequenza a 3 fili
per S5, impostazione multivelocità 1 per S6 e impostazione multivelocità 2 per S7.
*2. Non utilizzare questa alimentazione per alimentare altri dispositivi esterni.
*3. Quando si aziona un carico reattivo, quale la bobina di un relè con alimentazione c.c., inserire sempre un diodo volano come indicato nella
Alimentazione
esterna:
30 Vc.c. max.
1. Nella Fig. 2
o transistor NPN (comune 0 V e modalità NPN). Si tratta dell'impostazione predefinita.
Per il collegamento PNP o per usare un alimentazione esterna di 24 V vedere
2. È possibile utilizzare una reattanza c.c. solo per inverter da 18,5 kW o inferiore. Rimuovere la barra
IMPORTANT
di corto circuito prima di collegare una reattanza c.c.

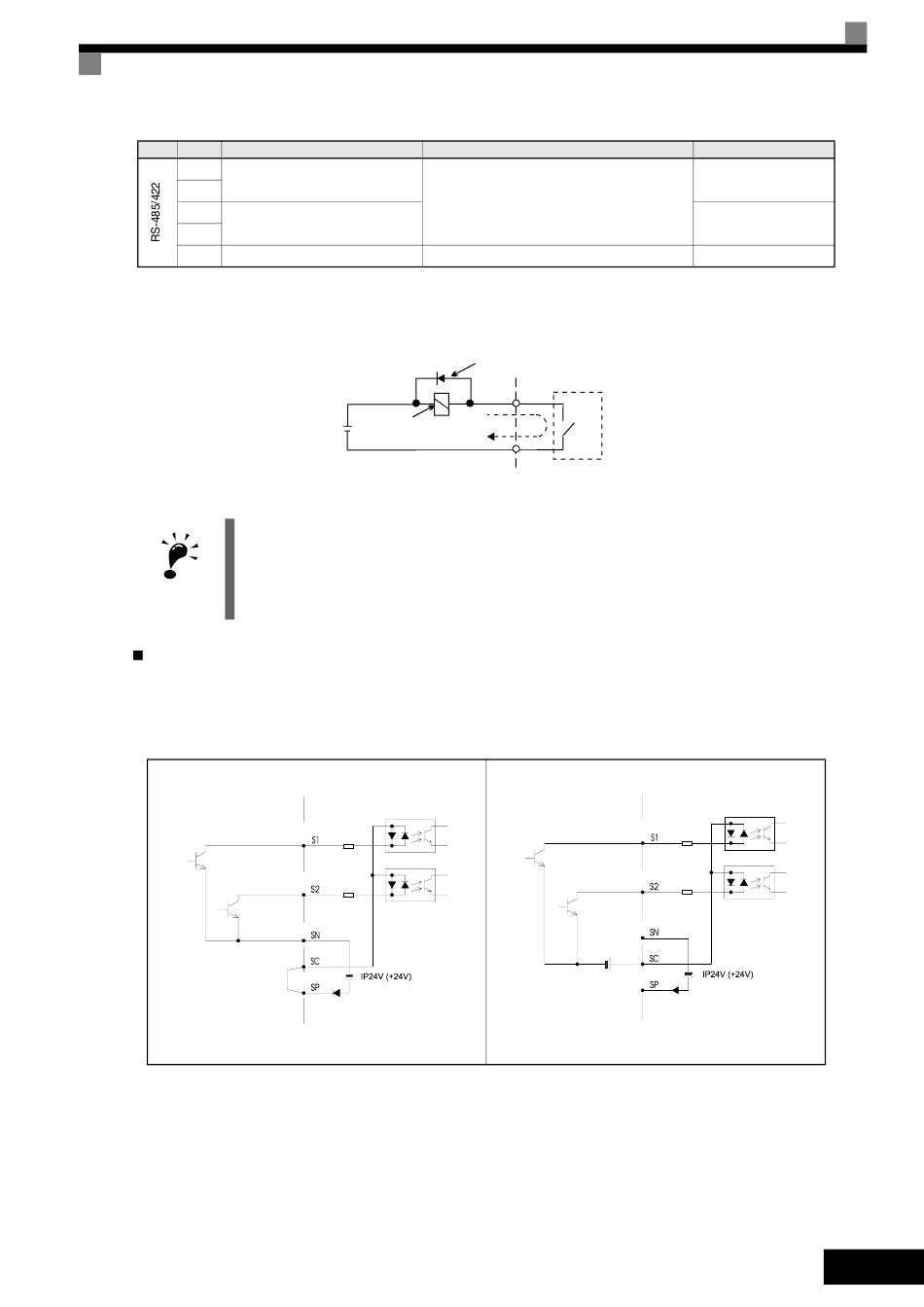

Modalità sinking/sourcing (selezione NPN/PNP)
È possibile attivare alternativamente la modalità sinking (comune 0 V, NPN) e quella sourcing (comune
+24 V, PNP) per la logica del terminale di ingresso utilizzando il ponticello CN5. È, inoltre, supportata
un'alimentazione esterna in grado di garantire maggiore flessibilità per gli ingressi dei segnali.
Alimentazione interna – modalità sinking (NPN)
Per comunicare in RS-485 cortocircuitare R+
con S+ e R- con S-.
–
Diodo volano
Bobina
1 A max.
Fig. 6 Collegamento del diodo volano
viene illustrato il cablaggio degli ingressi digitali da S1 a S7 per il collegamento di contatti
Tabella 3 Modalità NPN/PNP e segnali di ingresso
Funzione
Il coefficiente del diodo volano deve essere
almeno pari alla tensione del circuito.
Alimentazione esterna – modalità sinking (NPN)
Esterna +24 V
Livello del segnale
Ingresso differenziale,
isolamento PHC
Ingresso differenziale,
isolamento PHC
–
Fig. 6
Tabella 3.
