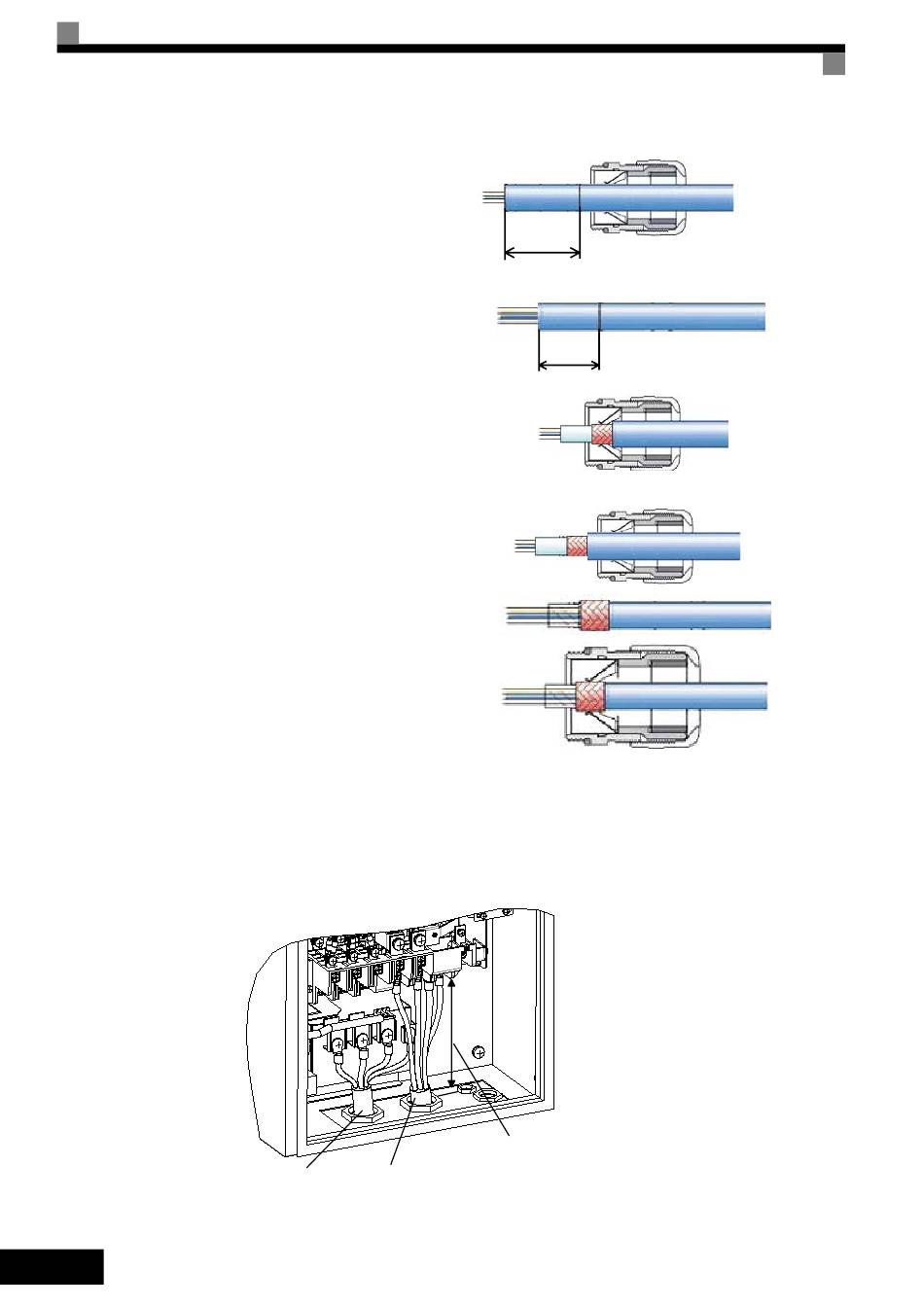

С обычным контактом:
•
Выполните кольцевой надрез внешней
оболочки на расстоянии около 14 мм от
конца оболочки, не снимая оболочку.
Пропустите кабель через сальник.
Снимите отрезанную внешнюю оболочку,
удалите часть экранной оплетки и слегка
оттяните кабель обратно, чтобы
образовался надежный контакт экрана
с пружинами кабельного сальника.
Зажмите кабельный сальник.
С тонкими жилами, без внутренней оболочки:
•
Выполните кольцевой надрез наружной
оболочки длиной 15 ... 20 мм и снимите
отрезанную часть.
Заверните освобожденную оплетку на
наружную оболочку. Находящуюся под
экраном оболочку сохраните, чтобы
облегчить пропускание кабеля через
сальник.
Пропустите кабель через сальник так,
чтобы образовался надежный контакт
экрана с пружинами сальника, и зажмите
сальник.
Примечание: Для полного соответствия нормам ЭМС экранированный кабель должен быть плотно
зажат в металлическом сальнике. Прежде чем зажимать металлический кабельный сальник,
убедитесь в достаточности длины заведенной части кабеля и в его пригодности для клемм.
Особенности монтажа у инверторов в исполнении IP54 мощностью 22 кВт и 30 кВт
Полностью удалите экранирующую оплетку по всей длине кабеля, от вводного отверстия
до подключаемых концов, во избежание замыкания на входные клеммы или фильтр.
Рис. 8
RU-13
Входной кабель Кабель питания двигателя
(экранированный кабель)
Экранирование кабеля питания двигателя в инверторах мощностью 22 и 30 кВт
приблиз. 15 мм
приблиз. 15 ... 20 мм
Полностью удалите экранирующую
оплетку от вводного отверстия до
подключаемых концов кабеля
