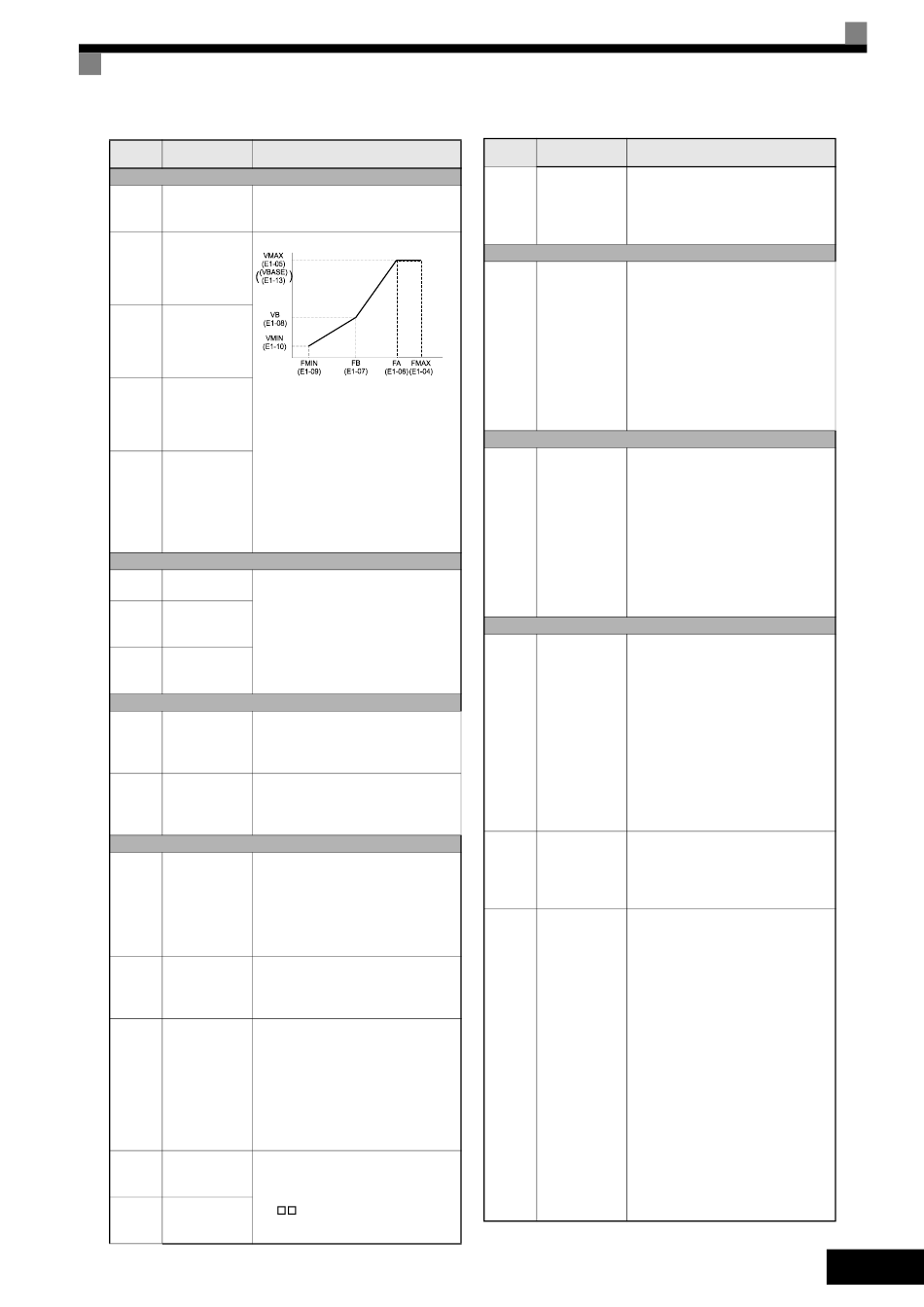

Omron VARISPEED E7 IP54 Kurzanleitung Seite 71

Nº de
Nombre
parámetro
Configuración de la curva V/f
Configuración Esta configuración se utiliza como
E1-01 de la tensión valor de referencia para funciones
de entrada de protección.
Tensión de salida (V)
Frecuencia
E1-04 de salida máx.
(FMAX)
Tensión
E1-05 de salida máx.
(VMAX)
Para configurar las características de V/f
Frecuencia
E1-06
en una línea recta, configure los mismos
base (FA)
valores para E1-07 y E1-09. En este
caso la configuración para E1-08
no será tenida en cuenta.
Asegúrese siempre de que las cuatro
Tensión base
frecuencias se configuran
E1-13
(VBASE)
en el siguiente orden:
E1-04 (FMAX) ≥ E1-06 (FA) > E1-07
(FB) ≥ E1-09 (FMIN)
Configuración de datos de motor
Corriente nominal
E2-01
del motor
Corriente Configura la velocidad nominal del
E2-03 en vacío del motor. Configure los valores
motor correctos si se usa la protección
Resistencia térmica del motor.
E2-05 de línea a línea
del motor
Configuración de E/S digitales
Selección Consulte en la
H1-01 a de función Selecciones de función de entrada
H1-05
de terminal digital (H1-01 a H1-05)
S3 a S7 de selecciones
Selección Consulte en la
H2-01 y de función Selecciones de función de salida
H2-02
de terminal digital (H2-01 y H2-02)
M1-M2 y M3-M4 selecciones
Configuración de E/S analógicas
Selecciona el nivel de señal en la
Selección
entrada analógica multifuncional A2.
de nivel
0: 0 a +10 V (11 bits).
H3-08 de señal
2: 4 a 20 mA (entrada de 9 bits).
de la entrada 3: 0 a 20 mA (entrada de 9 bits)
Asegúrese de cambiar S1-2 a "V" antes
analógica A2
de utilizar una entrada de tensión.
Selección
Selecciona la función de la entrada
de función
H3-09 analógica multifuncional para
de la entrada
el terminal A2.
analógica A2.
Selecciona en qué terminal se puede
introducir la referencia de frecuencia
principal.
0: Utilizar la entrada analógica 1
Alternancia de
H3-13
en el terminal A1 para la
terminal A1/A2
referencia de frecuencia principal.
1: Utilizar la entrada analógica 2
en el terminal A2 para la referencia
de frecuencia principal.
Selección de
H4-01 monitorización
Configura el número del elemento
de terminal FM
de monitorización que se enviará
Selección de
(U1-
H4-04 monitorización
de terminal AM
Descripción
Frecuencia
página 22,
una lista
página 22,
una lista de
) al terminal FM/AM.
Nº de
Nombre
parámetro
Configura la ganancia de la salida
analógica AM.
Ganancia del
H4-05 Configura el porcentaje del valor
terminal AM
de monitorización que es igual a 10 V
de salida en el terminal AM.
Protección del motor
0: Desactivado
1: Protección de motor de empleo
general (motor refrigerado por
ventilador)
2: Protección del motor de variador
Selección
(motor refrigerado externamente)
L1-01 de protección
3: Protección de motor vectorial
del motor
Cuando la alimentación del
variador se desconecta, se resetea
el valor de temperatura, así que
incluso si está activado, es posible
que la protección no sea efectiva.
Secuencia de pérdida de potencia
0: Desactivada (Detección de baja
tensión (UV1) de bus de c.c.)
1: Activada (rearranca cuando la
alimentación se restablece dentro
Detección
del tiempo configurado en L2-02.
de pérdida
Cuando se excede L2-02, se detecta
L2-01
baja tensión de bus de c.c).
de alimentación
2: Activado mientras la CPU opera.
momentánea
(Rearranca cuando la alimentación
se restablece durante operaciones
de control. No se detecta baja
tensión de bus de c.c).
Prevención de bloqueo
0: Desactivada (Aceleración como
configurada. Con una carga alta,
el motor puede bloquearse).
1: Activada (la aceleración se detiene
cuando se excede el nivel L3-02.
Selección
La aceleración comienza de nuevo
de prevención
cuando la corriente cae por debajo
L3-01 de bloqueo
del nivel de prevención de bloqueo).
durante
2: Modo de aceleración inteligente
aceleración
(utilizando el nivel L3-02 como
base la aceleración se ajusta
automáticamente. El tiempo
de aceleración configurado
no se tiene en cuenta).
Nivel
Efectiva cuando L3-01 está
de prevención
configurado como 1 ó 2.
L3-02 de bloqueo
Se configura como porcentaje
durante
de la corriente nominal del variador.
aceleración
0: Desactivada (Deceleración
como configurada. Si el tiempo
de deceleración es demasiado
corto, puede producirse una
sobretensión en el bus de c.c..)
1: Activada (Se detiene la deceleración
cuando la tensión del bus de c.c.
excede el nivel de prevención
de bloqueo. La deceleración
Selección
se reinicia cuando la tensión vuelve
de prevención
a caer por debajo del nivel
L3-04 de bloqueo
de prevención de bloqueo).
durante
2: Modo inteligente de deceleración
deceleración
(La relación de deceleración se ajusta
automáticamente de tal manera que
el variador pueda decelerar
en el tiempo más corto posible.
El tiempo de deceleración
configurado no se tiene en cuenta).
Cuando se utiliza una opción
de freno (unidad de freno),
configúrelo siempre como 0.
Descripción
ES-20
