Bedienung über die Tastatur

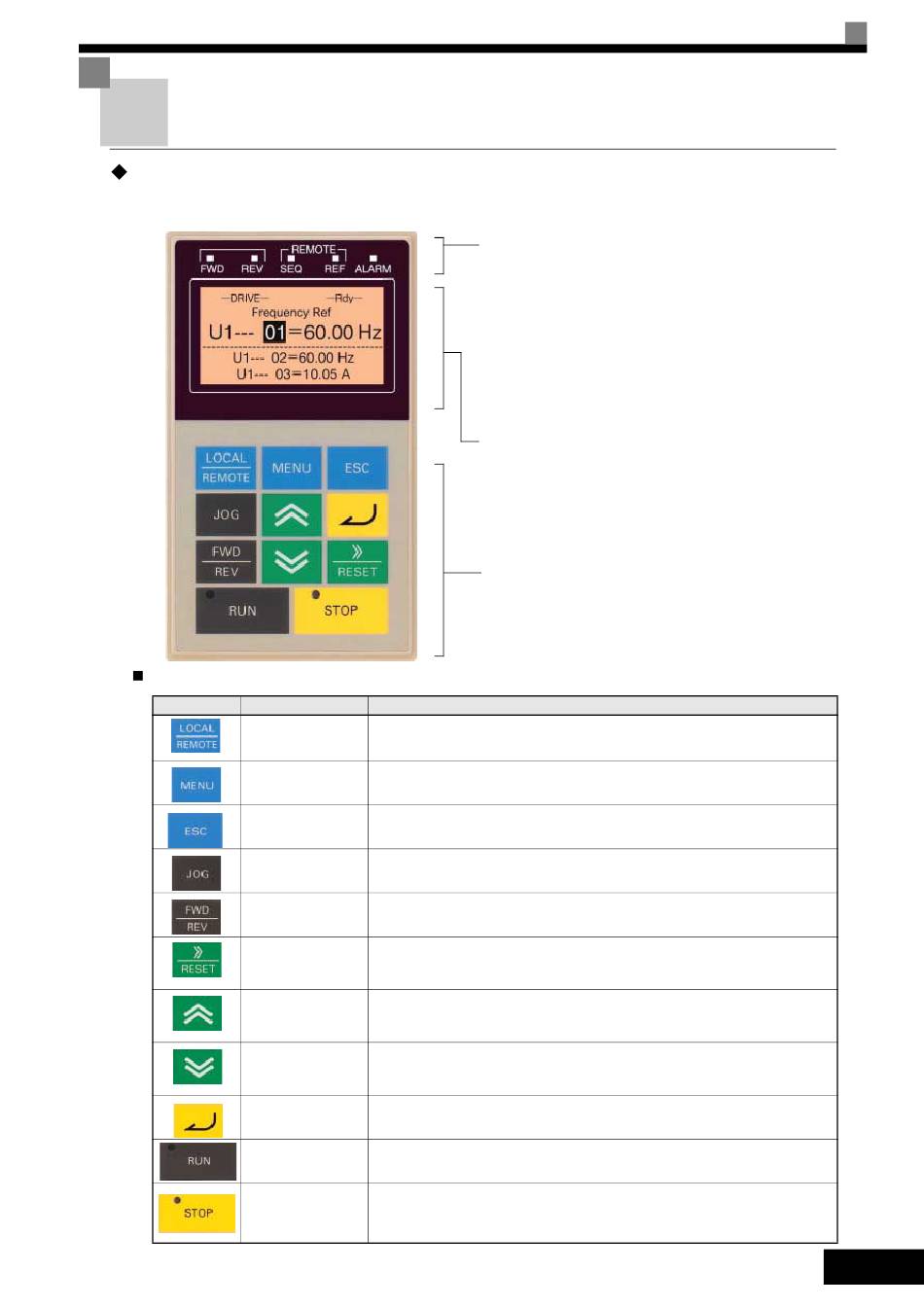

Anzeige der digitalen Bedienkonsole
Die Bezeichnungen der Tasten und die Funktionen der digitalen Bedienkonsole werden unten
beschrieben.
Tasten der digitalen Bedienkonsole
Taste
Taste LOCAL/
REMOTE
Taste MENU
Taste ESC
Taste JOG
Taste FWD/REV
Taste SHIFT/RESET
Erhöhen-Taste
Verringern-Taste
Taste DATA/ENTER
RUN-Taste
Taste STOP
Name
Schaltet zwischen der Bedienung über die digitale Bedienkonsole (LOCAL) und den
Einstellungen in b1-01 und b1-02 (REMOTE) um. Diese Taste kann durch Einstellung
des Parameters o2-01 aktiviert oder deaktiviert werden.
Auswahl der Betriebsarten.
Rückkehr zu dem Status, der vor dem Drücken der Taste DATA/ENTER aktiv war.
Erlaubt Jog-Betrieb, wenn der Frequenzumrichter über die digitale Bedienkonsole
gesteuert wird.
Wählt die Drehrichtung des Motors, wenn der Frequenzumrichter über die digitale
Bedienkonsole gesteuert wird.
Dient zur Auswahl der aktiven Stelle beim Programmieren von Parametern.
Fungiert außerdem bei Auftreten eines Fehlers als Rücksetztaste.
Wählt Parameternummern aus und erhöht Parameter-werte.
Wird zum Wechsel zu der nächsten Funktion oder den nächsten Daten verwendet.
Wählt Parameternummern aus und verringert Parameter-werte.
Wird zum Wechsel zu der vorherigen Funktion oder den vorherigen Daten verwendet.
Wählt Menüs und Parameter aus und validiert Parameter-Einstellwerte.
Startet den Betrieb des Frequenzumrichters, wenn dieser über die digitale Bedien-
konsole gesteuert wird (LOCAL-Betriebsart).
Stoppt den Betrieb des Frequenzumrichters (LOCAL- und REMOTE-Betriebsart).
Diese Taste kann durch Einstellung des Parameters o2-02 aktiviert oder deaktiviert
werden, wenn die Steuerung über eine andere Quelle als die digitale Bedienkonsole
erfolgt.
Steuerbetriebsartanzeigen
FWD:
Leuchtet bei Eingang eines „Vorwärts"-Startbe-
fehls.
REV:
Leuchtet bei Eingang eines „Rückwärts"-Startbe-
fehls.
SEQ:
Leuchtet wenn die Vorgabe des Startbefehls über
die Klemmleiste programmiert ist.
REF:
Leuchtet wenn die Vorgabe des Sollwertes über
die Steuerklemmen A1 und A2 programmiert ist.
ALARM: Leuchtet beim Auftreten einer Fehlfunktion oder
eines Alarms.
Datendisplay
Zeigt Überwachungsdaten, Parameternummern und Ein-
stellungen an.
Tasten
Zur Ausführung von Funktionen wie dem Einstellen von
Parametern, Überwachung, Jog-Betrieb und Autotuning.
Funktion
