Alimentazione interna – modalità sourcing (PNP)

Cablaggio degli ingressi del circuito principale

Installazione fusibili
Per proteggere l'inverter è consigliabile usare dei fusibili del tipo indicato nella tabella seguente.
Tipo di
inverter
47P5
4011
4015
4018
4022
4030
4037
4045
4055
Prendere in considerazione le seguenti precauzioni per l'ingresso di alimentazione del circuito principale.
•
Se si utilizza un dispositivo di sezionamento per il collegamento dell'alimentazione (R/L1, S/L2 e T/L3),
verificare che l'interruttore di circuito sia adatto per l'inverter.
•
Se si utilizza un interruttore di dispersione a terra, dovrebbe essere possibile rilevare tutti i tipi di
corrente da utilizzare per garantire un rilevamento sicuro della corrente di dispersione a massa.
•
È possibile utilizzare un contattore magnetico o un altro dispositivo di commutazione
sull'ingresso dell'inverter. L'inverter non dovrebbe essere acceso per più di una volta all'ora.
•
Le fasi di ingresso (R/S/T) possono essere collegate in qualsiasi sequenza.
•
Se si collega l'inverter ad un trasformatore ad alta capacità (600 kW o superiore) o si commuta
un condensatore di rifasatura, è possibile che una corrente di picco eccessiva passi attraverso
il circuito di ingresso provocando un guasto dell'inverter. Come contromisura, installare una reat-
tanza c.a. opzionale sull'ingresso dell'inverter o una reattanza c.c. sui terminali di collegamento
della reattanza c.c.
•
Utilizzare un assorbitore di sovracorrente o un diodo per i carichi induttivi situati nei pressi
dell'inverter. I carichi induttivi comprendono contattori magnetici, relé elettromagnetici, valvole
a solenoide, solenoidi e freni magnetici.
IT-11

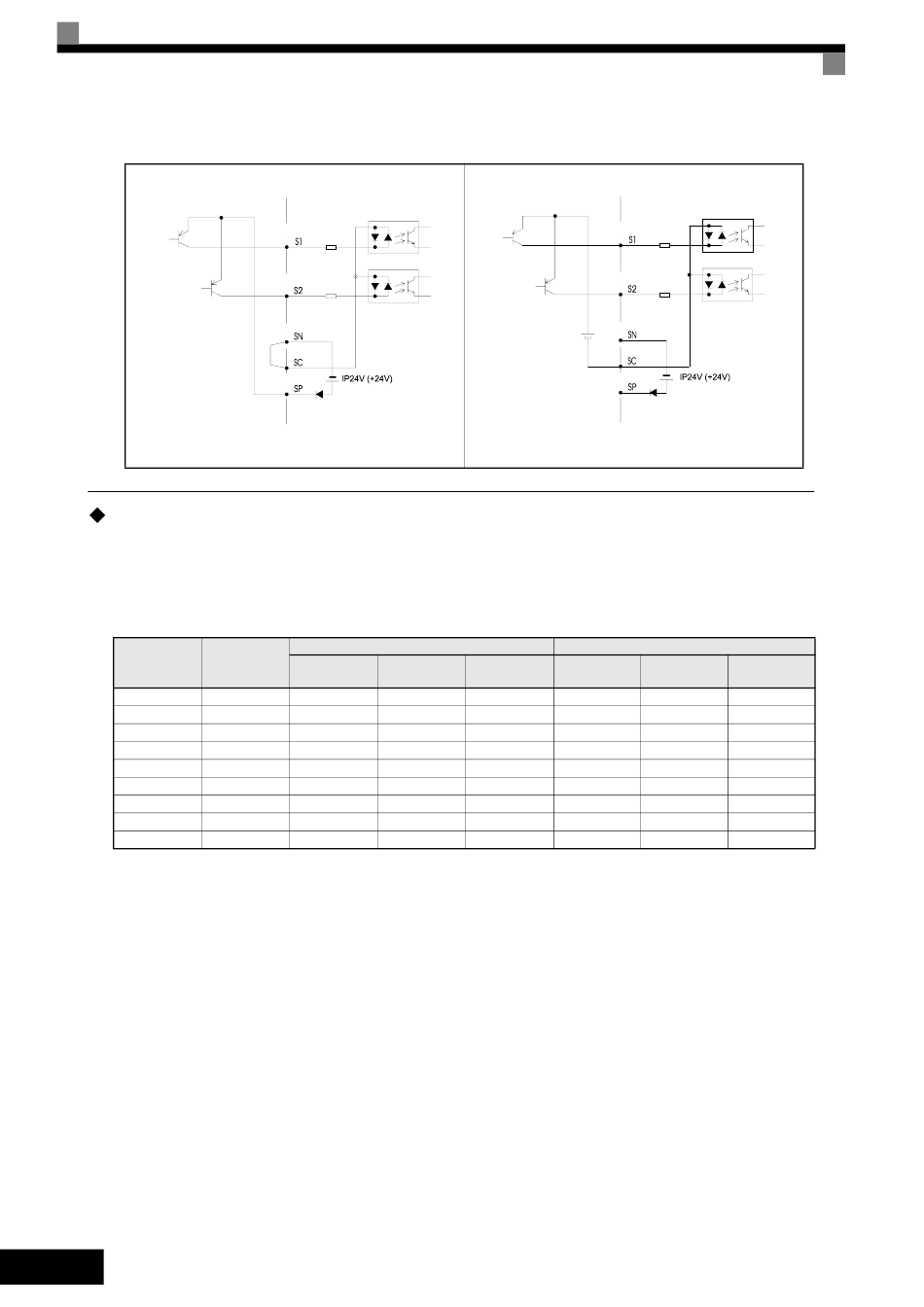

Tabella 3 Modalità NPN/PNP e segnali di ingresso
Tabella 4 Selezione fusibile di ingresso
Selezione fusibile
Uscita nomi-
nale inverter
Tensione (V)
Corrente (A)
17 480
24 480
31 480
39 480
45 480
60 480
75 480
91 480
112 480
Alimentazione esterna – modalità sourcing (PNP)
Esterna +24 V
2 2
Corrente (A)
I t (A s)
30 100~640
50 150~1.300
60 400~1.800
70 700~4.100
80 240~5.800
100 500~5.800
125 750~5.800
150 920~13.000
150 1.500~13.000
Esempio di selezione (Ferraz)
Classifica-
Modello
zione
A60Q30-2 600 V/30 A
A70P50-4 700 V/50 A
A70P70-4 700 V/70 A
A70P80-4 700 V/80 A
A70P80-4 700 V/80 A
A70P100-4 700 V/100 A
A70P125-4 700 V/125 A
A70P150-4 700 V/150 A
A70P200-4 700 V/200 A
2 2
I t (A s)
132
300
590
770
770
1.200
1.900
2.700
4.800
