Collegamento elettrico

Cablaggio dell'inverter
L1
Alimentazione
trifase
L2
380 ... 480 V
L3
50/60 Hz
PE
Ingressi digitali
multifunzione
[Impostazioni
di fabbrica]
IT-7
Reattanza c.c. per migliorare il fattore
di potenza in ingresso (opzionale)
Barra di cortocircuito
Contattore
principale
Fusibile
R/L1
S/L2
T/L3
Marcia avanti/Arresto
Marcia indietro/Arresto
Errore esterno
Ripristino dopo errore
Impostazione multivelocità 1
Impostazione multivelocità 2
Selezione della frequenza di jog
Regolazione
2 kΩ
3
Da 0 a 10 V
2 kΩ
2
1
Da 4 a 20 mA
P P
Schede opzionali
di ingresso
P
Comunicazione
MEMOBUS
RS-485/422
P

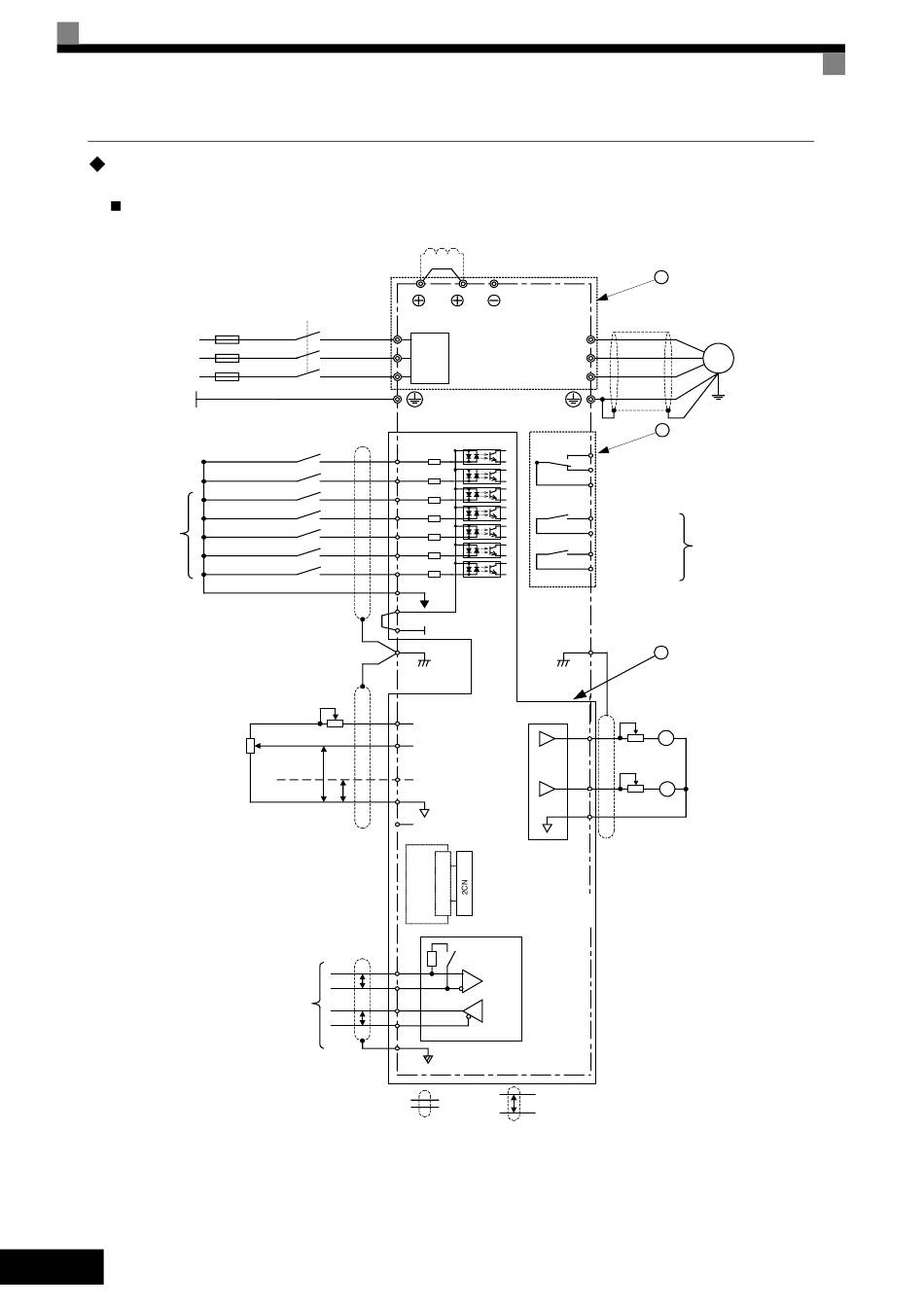

Fig. 2 Schema di cablaggio
U X
1 2
Varispeed E7 IP54
U/T1
Filtro
V/T2
EMC
W/T3
MA
S1
MB
S2
MC
S3
S4 M1
M2
S5
M3
S6
M4
S7
SN
SC
SP
24 V
E(G) E(G)
Terminale Terminale
di scher-
di scher-
matura
matura
Alimentazione ingresso
+V
analogico da +15 V, 20 mA
FM
Ingresso analogico 1:
A1
frequenza di riferimento
master 0 ... 10 V (20 kΩ)
Ingresso analogico multifunzione 1:
A2
[Impostazione predefinita:
AM
polarizzazione frequenza
4 ... 20 mA (250 Ω)]
c.a.
c.a.
0V
-V
Alimentazione ingresso
analogico da –15 V, 20 mA
Resistenza
di terminazione
R+
R-
S+
S
IG
Cavi schermati
P
Cavi schermati
a doppini intrecciati
1
Motore
M
2
Uscita a contatto di errore
250 Vc.a., 1 A max.
30 Vc.c., 1 A max.
Uscita a contatto 1
[Impostazione pre-
definita: durante
Uscita digitale
la marcia]
multifunzione
Uscita a contatto 2
250 Vc.a., 1 A max.
[Impostazione pre-
30 Vc.c., 1 A max.
definita: velocità zero]
3
Regolazione,
20 kΩ
Uscita analogica multifunzione 1
-
+
(da 0 a 10 V, 2 mA)
FM
[Impostazione predefinita:
frequenza di uscita da 0 a 10 V]
Regolazione,
20 kΩ
Uscita analogica multifunzione 2
-
+
(da 0 a 10 V, 2 mA)
AM
[Impostazione predefinita:
potenza di uscita da 0 a 10 V]
