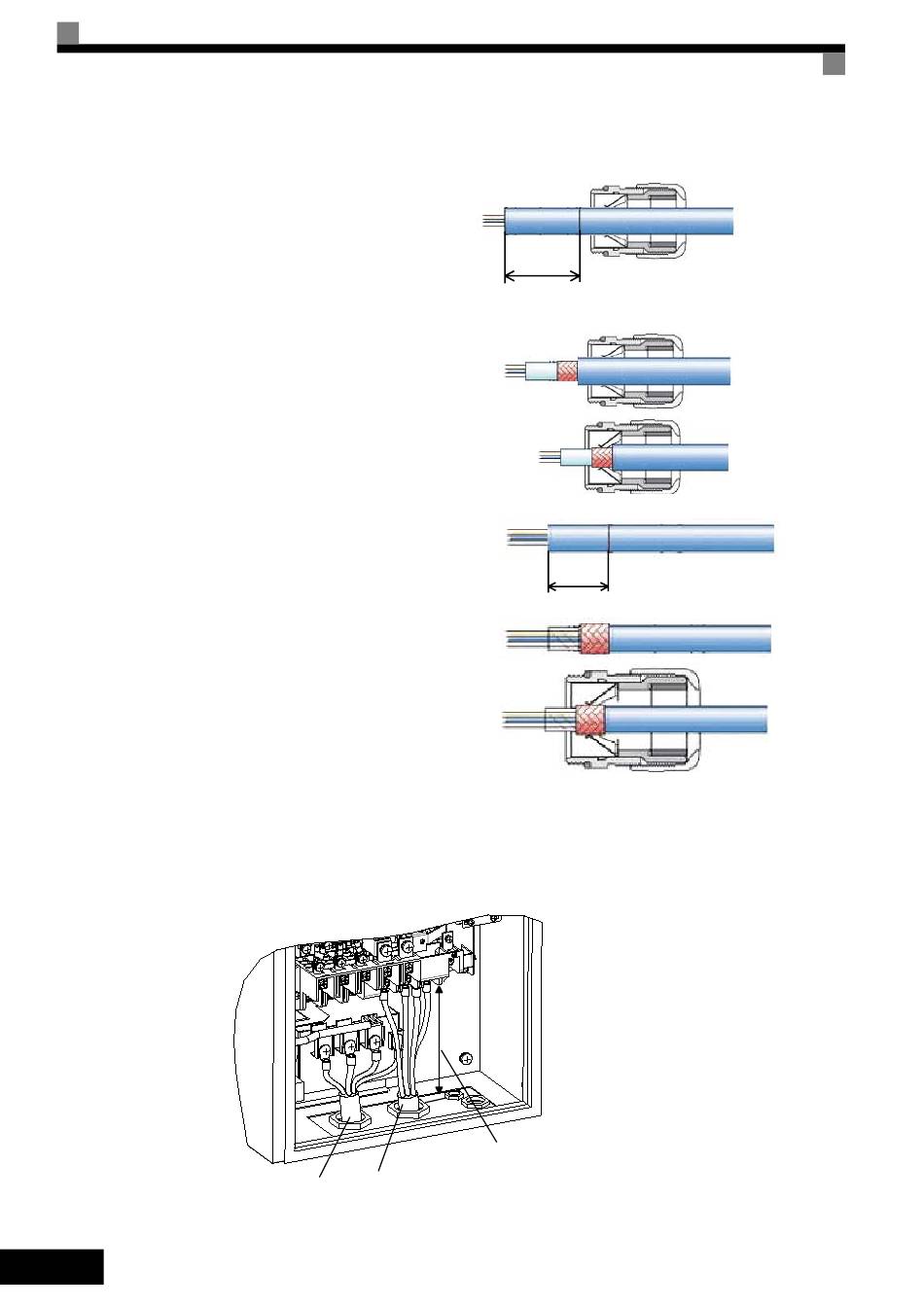

Instalar o bucim para cabo metálico (EMC) para cabos do motor em variadores IP54 de 7,5 a 30 kW:
•
Com contactos standard
Efectue um corte circular no revestimento
exterior, com o comprimento de aprox.
14 mm a partir da extremidade do
revestimento, mas não retire o revestimento.
Coloque o cabo através do bucim.
Retire o revestimento exterior cortado,
remova parte da blindagem e puxe o cabo
para trás até a blindagem ficar correctamente
em contacto com as molas do bucim para
cabo.
Feche o bucim para cabo.
•
Com fios finos e sem revestimento interior:
Efectue um corte circular no revestimento,
com o comprimento de aprox. 15 a 20 mm
e retire o mesmo.
Puxe para trás a blindagem entrelaçada
sobre o revestimento exterior, a blindagem
interior deverá ser mantida para uma
colocação mais fácil através do bucim.
Coloque o cabo através do bucim até
a blindagem ficar correctamente em
contacto com as molas do bucim para
cabo e feche o bucim para cabo.
Nota: Para garantir conformidade com os regulamentos EMC é necessário que o cabo blindado
fique apertado com firmeza com o bucim para cabo metálico. Confirme o comprimento do cabo,
bem como as especificações dos terminais antes de ajustar o bucim para cabo metálico.
Considerações especiais para variadores IP54 com capacidade de 22 e 30 kW
Retire a blindagem entrelaçada do cabo de saída completamente desde o orifício de entrada até
à extremidade do terminal para evitar curto-circuito nos terminais de entrada ou no filtro.
PT-13
Cabo do motor
Cabo de entrada
(Cabo blindado)
Fig 8 Blindagem de cabos do motor com variadores de 22 e 30 kW
aprox. 15 mm
aprox. 15 a 20 mm
Retire completamente a blindagem
entrelaçada desde o orifício de
entrada até à extremidade do terminal
