Fonctionnement du clavier

Écran de la console numérique
Les noms des touches et les fonctions de la console numérique sont décrits ci-après.

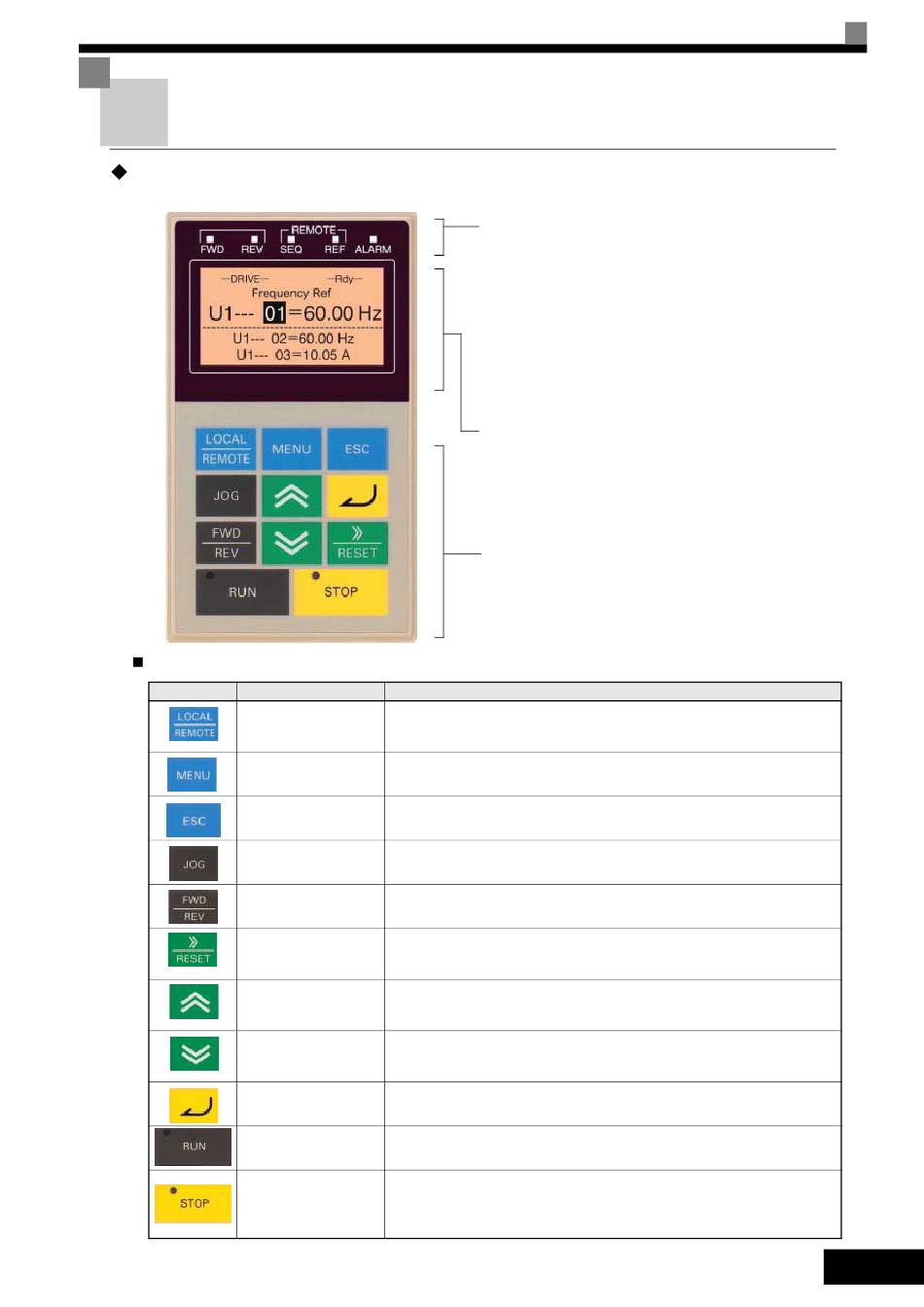

Touches de la console numérique
Touche
Touche
LOCAL / REMOTE
Touche MENU
Touche ESC
Touche JOG
Touche FWD / REV
Touche Shift / RESET
Touche Augmenter
Touche Diminuer
Touche DATA / ENTER Accède aux menus et aux paramètres et valide les valeurs des paramètres.
Touche RUN
Touche STOP
Nom
Passe d'une opération à l'autre via la console numérique (LOCAL) et les
sélections dans b1-01 et b1-02 (REMOTE).
Cette touche peut être activée ou désactivée en réglant le paramètre o2-01.
Sélectionne les modes.
Retourne à l'état précédant l'activation de la touche DATA / ENTER.
Active le fonctionnement pas à pas lorsque le variateur fonctionne à partir
de la console numérique.
Sélectionne le sens de rotation du moteur lorsque le variateur fonctionne
à partir de la console numérique.
Permet d'activer un chiffre lors du réglage des paramètres utilisateur.
Sélectionne les valeurs numériques des paramètres utilisateur et augmente
les valeurs des paramètres.
Utilisée pour passer à l'élément ou la donnée suivante.
Sélectionne les valeurs numériques des paramètres utilisateur et diminue
les valeurs des paramètres.
Utilisée pour passer à l'élément ou la donnée précédente.
Démarre le fonctionnement du variateur lorsqu'il est contrôlé par la console
numérique (mode LOCAL).
Arrête le fonctionnement du variateur (modes LOCAL et REMOTE).
Vous pouvez activer ou désactiver cette touche lorsque le variateur ne fonc-
tionne pas à partir de la même source que la console en réglant le paramè-
tre o2-02.
Indicateurs du mode de contrôle
FWD : s'allume lorsqu'une commande d'exécution
en avant est activée.
REV : s'allume lorsque la commande RUN de mar-
che arrière est activée.
SEQ : s'allume en cas d'activation de la commande
d'exécution à partir du terminal du circuit
de contrôle.
REF : s'allume en cas d'activation de la consigne
de fréquence à partir des bornes de circuit
de contrôle A1 et A2.
ALARM : s'allume lorsqu'une
ou qu'une alarme se déclenche.
Affichage des données
Affiche les données de surveillance, les paramètres
et les réglages.
Touches
Exécutent des opérations telles que la définition des
paramètres utilisateur, la surveillance, le fonctionne-
ment pas à pas et l'autoréglage.
Fonction
erreur se produit
