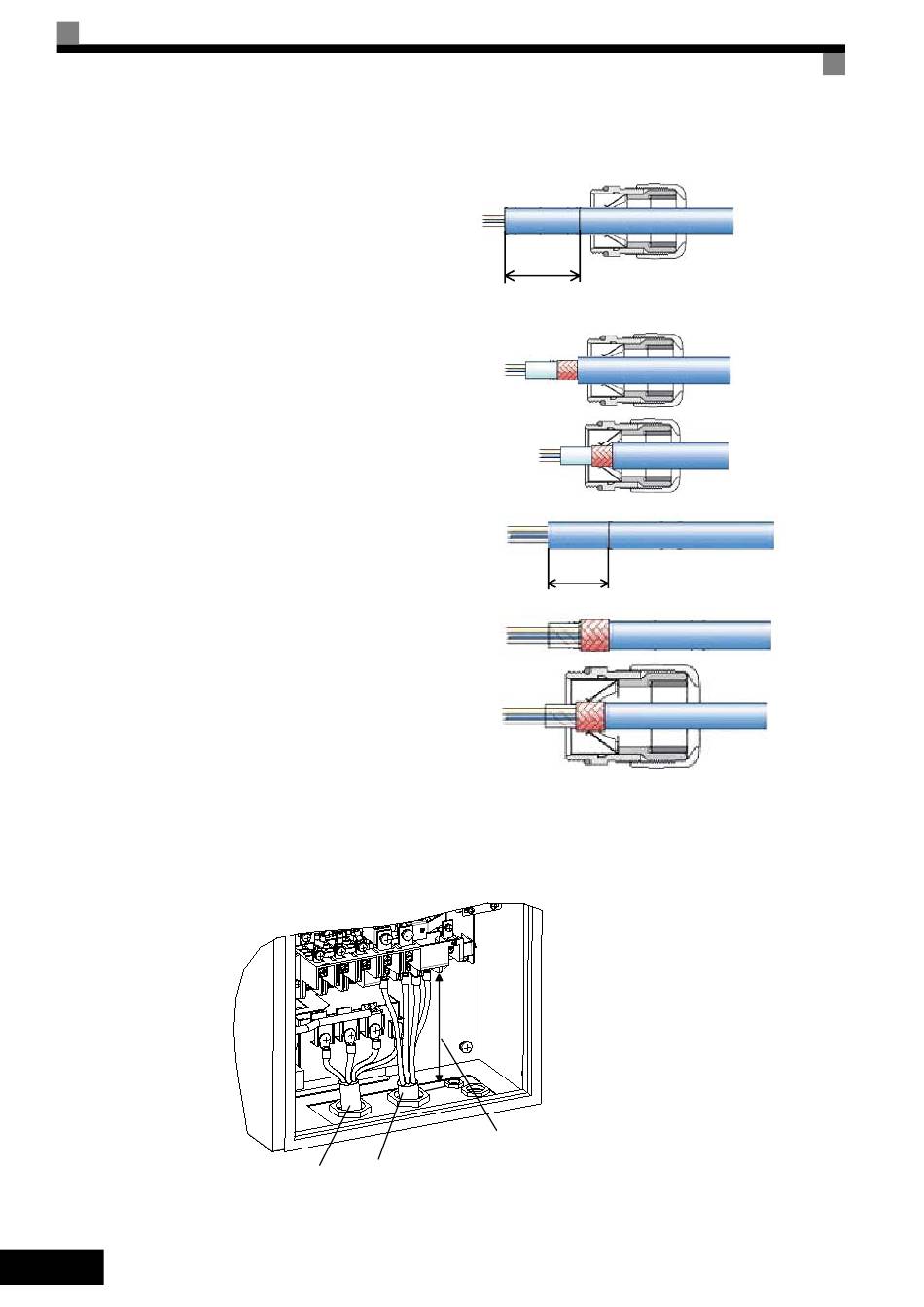

Installazione del pressacavo metallico (EMC) per i cavi motore sugli inverter IP54 da 7,5 a 30 kW
•
Con i contatti standard
Eseguire un taglio circolare sul rivestimento
esterno, di lunghezza pari a 14 mm circa
dall'estremità del rivestimento, senza tutta-
via rimuovere quest'ultimo. Guidare il cavo
attraverso il pressacavo.
Tirare il rivestimento esterno tagliato,
rimuovere parte della schermatura e rein-
trodurre il cavo finché la schermatura non
entra sufficientemente a contatto con
le molle del pressacavo.
Chiudere il pressacavo.
•
Con fili sottili e senza rivestimento interno:
Eseguire un taglio circolare sul rivestimento,
di lunghezza pari a 15-20 mm e rimuoverlo.
Rimettere la schermatura intrecciata sopra
il rivestimento esterno, conservando la
schermatura interna per facilitare il passag-
gio nel pressacavo.
Guidare il cavo attraverso il pressacavo finché
la schermatura non risulta sufficientemente
a contatto con le molle del pressacavo.
Nota: per garantire la conformità alla normativa EMC, il cavo schermato deve essere bloccato salda-
mente dal pressacavo metallico. Verificare la lunghezza del cavo e le specifiche dei morsetti prima
di inserire il pressacavo metallico.
Istruzioni speciali per gli inverter IP54 con capacità da 22 e 30 kW
Rimuovere interamente la schermatura intrecciata sul cavo di uscita dal foro di ingresso all'estremità
del morsetto per evitare il corto circuito sui morsetti di ingresso o sul filtro.
IT-13
Cavo motore
Cavo di ingresso
(Cavo schermato)
Fig. 8 Schermatura del cavo motore con inverter da 22 e 30 kW
circa 15 mm
circa Da 15 a 20 mm
Rimuovere interamente il cavo
schermato dal foro di ingresso
all'estremità del terminale.
