Fuente de alimentación interna - Modo PNP

Cableado de las entradas del circuito principal

Instalación de fusibles
Para proteger el variador se recomienda utilizar fusibles semiconductores como los mostrados
en la siguiente tabla.
Tipo
de variador
47P5
4011
4015
4018
4022
4030
4037
4045
4055
Tenga en cuenta las siguientes precauciones para la entrada de la fuente de alimentación del circuito principal.
•
Si se utiliza un interruptor automático de caja moldeada para la conexión de la fuente
de alimentación (R/L1, S/L2 y T/L3), asegúrese de que sea adecuado para el variador.
•
Si se utiliza un interruptor automático diferencial, debe poder detectar todos los tipos
de corriente para garantizar una detección segura de corriente de fuga a tierra.
•
Se puede utilizar un contactor magnético u otro dispositivo de conmutación en la entrada del
variador. El variador no debe ser encendido más de una vez por hora.
•
Las fases de entrada (R/S/T) se pueden conectar en cualquier secuencia.
•
Si el variador se conecta a un transformador de potencia de alta capacidad (600 kW o más)
o se conmuta cerca un condensador de avance de fase, es posible que circule una corriente
de pico excesiva por el circuito de alimentación de entrada causando daños en el variador.
Como medida, instale una reactancia de c.a. opcionalmente en la entrada del variador o una
reactancia de c.c a los terminales de conexión de reactancia de c.c.
•
Utilice un atenuador de sobretensiones o un diodo para cargas inductivas cerca del variador.
Las cargas inductivas incluyen contactores magnéticos, relés electromagnéticos, válvulas
solenoides, solenoides y frenos magnéticos.
ES-11

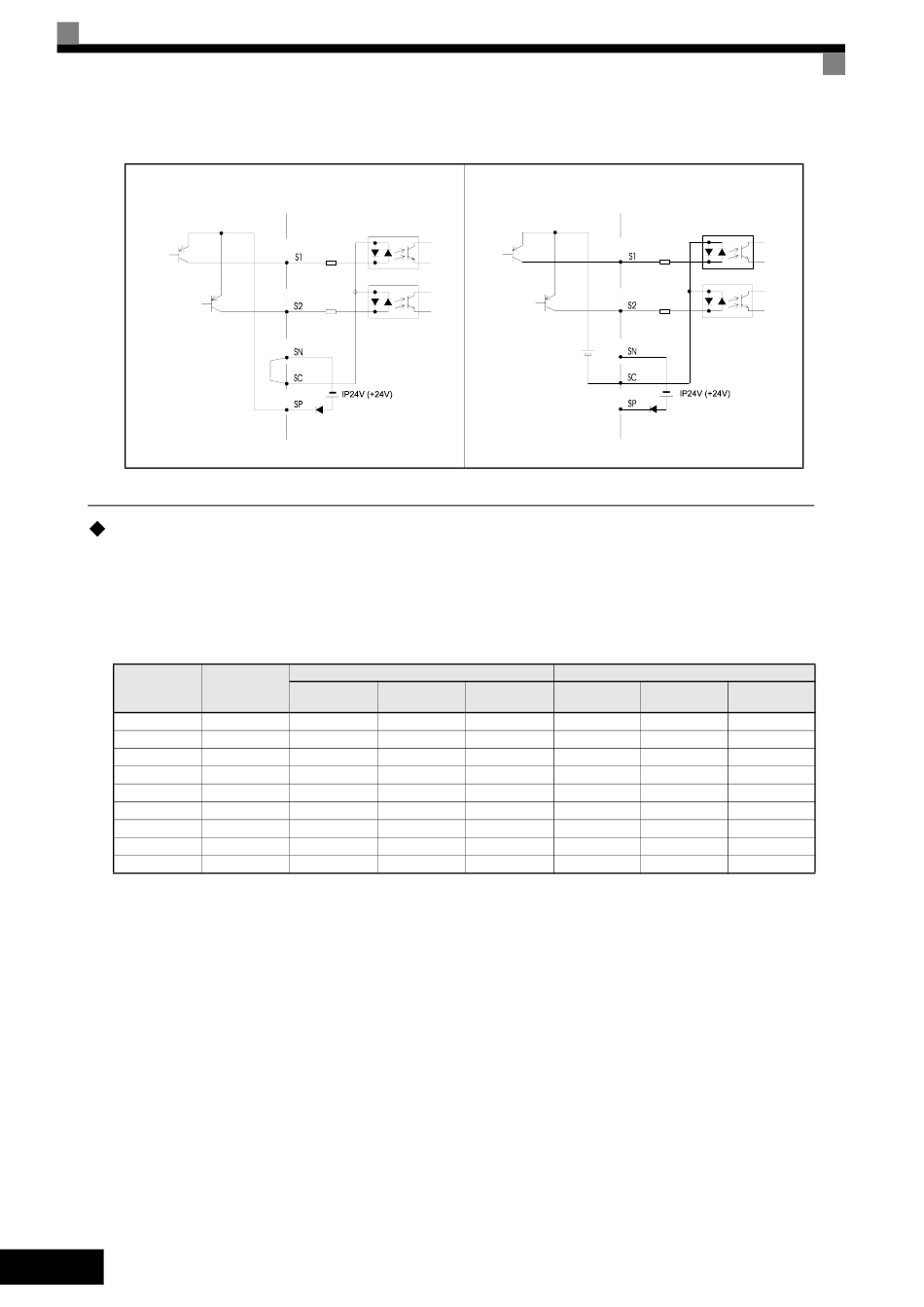

Tabla 3 Modo NPN/PNP y señales de entrada
(SOURCE)
Tabla 4 Selección de fusibles de entrada
Salida nominal Selección de fusible
del variador
Tensión (V)
Corriente (A)
17 480
24 480
31 480
39 480
45 480
60 480
75 480
91 480
112 480
Fuente de alimentación externa - Modo PNP
Externa +24 V
2 2
Corriente (A)
I t (A s)
30 100~640
50 150~1300
60 400~1800
70 700~4100
80 240~5800
100 500~5800
125 750~5800
150 920~13000
150 1500~13000
(SOURCE)
Ejemplo de selección (Ferraz)
Modelo Valor nominal
A60Q30-2 600 V/30 A
A70P50-4 700 V/50 A
A70P70-4 700 V/70 A
A70P80-4 700 V/80 A
A70P80-4 700 V/80 A
A70P100-4 700 V/100 A
A70P125-4 700 V/125 A
A70P150-4 700 V/150 A
A70P200-4 700 V/200 A
2 2
I t (A s)
132
300
590
770
770
1200
1900
2700
4800
