Câblage du côté de sortie du circuit principal
Observez les précautions suivantes pour le câblage du circuit de sortie.
Ne connectez jamais une source d'alimentation aux bornes de sortie du variateur. Cela pourrait
endommager le variateur.
Ne court-circuitez ni ne mettez jamais à la terre les bornes de sortie Cela pourrait endommager le variateur.
N'utilisez pas de condensateurs de correction de phase. Vous risqueriez d'endommager le varia-
teur et les condensateurs.
Contrôlez la séquence de contrôle afin d'être sûr que le contacteur magnétique (MC) placé entre
le variateur et le moteur n'est ni activé, ni désactivé au cours du fonctionnement du variateur.
Si le MC est sous tension pendant que le variateur fonctionne, cela risque de provoquer une sur-
charge et la protection de surintensité du variateur risque de se déclencher.
Connexion à la terre
Observez les précautions suivantes pour la connexion à la terre.
Ne partagez pas le câble de terre avec d'autres appareils tels que des postes à souder ou des
outils électriques.
Utilisez toujours un câble de terre correspondant aux normes techniques du matériel électrique
et réduisez autant que possible la longueur du câble.
Le courant de fuite est dû au variateur. Par conséquent, si la distance entre l'électrode de terre
et la borne de terre est trop longue, le potentiel sur la borne de terre du variateur deviendra instable.
Lorsque vous utilisez plusieurs variateurs, veillez à ne pas boucler le câble de terre.
OK
Précautions de câblage du circuit de contrôle
Observez les précautions suivantes lors du câblage des circuits de contrôle.
Séparez le câblage du circuit de contrôle du câblage du circuit principal (bornes R / L1, S / L2,
T / L3, B1, B2,
,
Séparez le câblage des bornes du circuit de contrôle MA, MB, MC, M1, M2, M3 et M4
(sorties relais) du câblage vers les autres bornes du circuit de contrôle.
Si vous utilisez une alimentation externe en option, il doit s'agir d'une source d'alimentation
de classe 2 de type UL.
Utilisez des câbles en paire torsadée ou blindé en paire torsadée pour les circuits de contrôle
afin d'éviter toute erreur de fonctionnement.
Mettez les blindages de câblage à la masse avec une zone de contact maximale du blindage
et de la masse.
Les blindages de câblage doivent être reliés à la masse au niveau des deux extrémités,
Installation des presse-étoupes d'alimentation
Faites surtout attention au câblage des câbles de moteur des variateurs IP54. Les faibles capacités
ont un presse-étoupe de câble CEM utilisé pour relier plus facilement les câbles de moteur à la terre.
NON

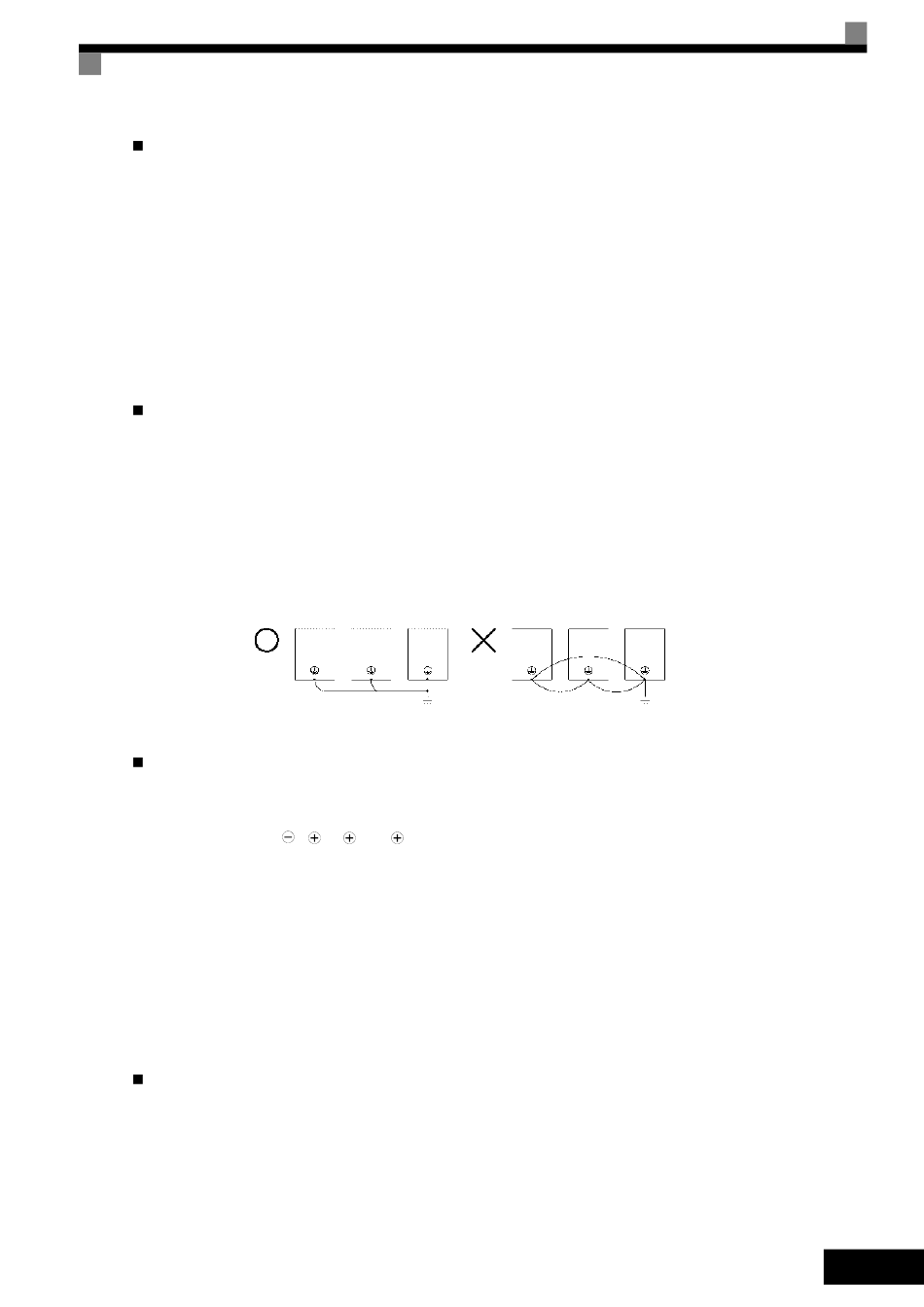

Fig. 7 Câblage à la terre
1,
2 et
3) ainsi que des autres lignes à haute tension.
FR-12
