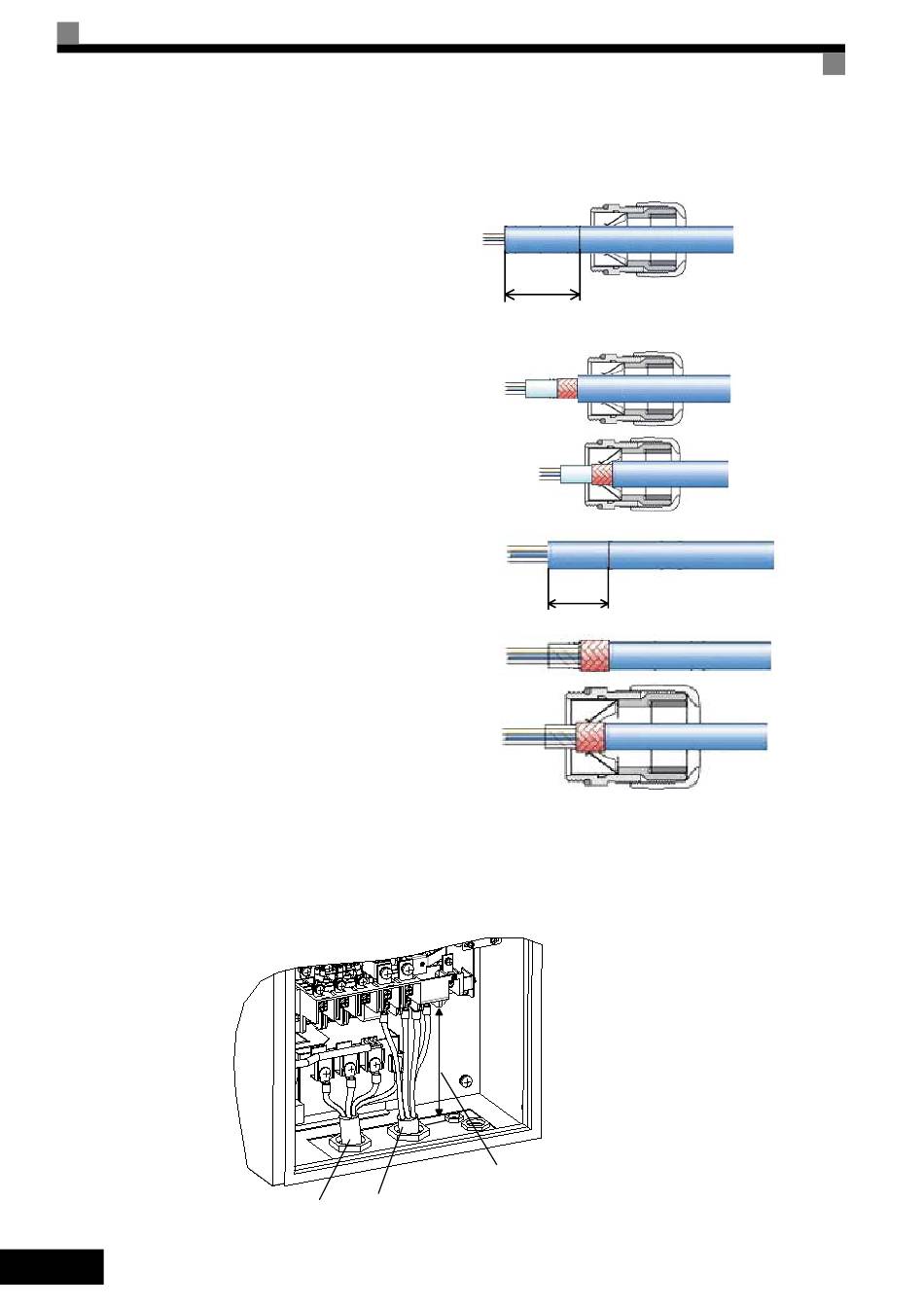

Instalación del prensaestopas de cable metálico (CEM) de los cables del motor en los
variadores IP54 de 7,5 a 30 kW:
•
Con contacto estándar
Haga un corte alrededor de la capa exterior,
con una longitud aproximada de 14 mm
desde el extremo del trenzado, pero no
retire el trenzado. Guíe el cable por
el prensaestopas.
Retire la capa exterior cortada, quite alguna
parte del apantallado y tire hacia atrás
del cable hasta que el apantallado tenga
un contacto correcto con los muelles
del prensaestopas de cable.
Cierre el prensaestopas de cable.
•
Con hilos delgados y sin trenzado interior:
Haga un corte redondo en el trenzado,
con una longitud aproximada de 15
a 20 mm y retírelo.
Coloque la protección trenzada sobre
el apantallado exterior; el apantallado
interior debe mantenerse para que sea
más fácil la guía por el prensaestopas.
Guíe el cable por el prensaestopas hasta
que el apantallado tenga un contacto
correcto con los muelles del mismo y cierre
el prensaestopas.
Nota: Para asegurar la conformidad con las regulaciones CEM el cable apantallado debe quedan
firmemente sujeto por el prensaestopas de cable metálico. Confirme que se cumplen las especificaciones
del terminal y de longitud de los cables antes de ajustar el prensaestopas de cable metálico.
Consideraciones especiales para convertidores IP54 de capacidad de 22 y 30 kW.
Retire la protección trenzada del cable de salida por completo desde el taladro de entrada hasta
el extremo del terminal para evitar que se produzcan cortocircuitos en los terminales de entrada del filtro.
ES-13
Cable del motor
Cable de entrada
(Cable apantallado)
Fig. 8 Apantallado de cables de motor de los variadores de 22 y 30 kW
aprox. 15 mm
aprox. 15 a 20 mm
Retire por completo la protección
trenzada desde el taladro de entrada
hasta el extremo del Terminal
