Beispiel: Mischer Bereiche einstellen und berechnen im Detail, Kurven als Variante

Ein Stick gibt -100% bis +100% als Eingang an einen Mischer
Das soll in einen ganz bestimmten Bereich umgesetzt werden
Die vereinfachte Mischerberechnung = [(Source * Gewichtung) + Offset] + Trimm
Beispiel 1: Stick Eingang von -100% bis +100%
Mischer Ausgang -30% bis +50%
Berechnung: Eingangsbereich von -100% bis +100% = 200%
Mischer Bereich -30% bis +50% = 80% absolut
Gewichtung 80% / 200% = 40%
Offset = Mitte von -30% bis +50% = +10%
Einstellung: Weight = 40% Offset=10

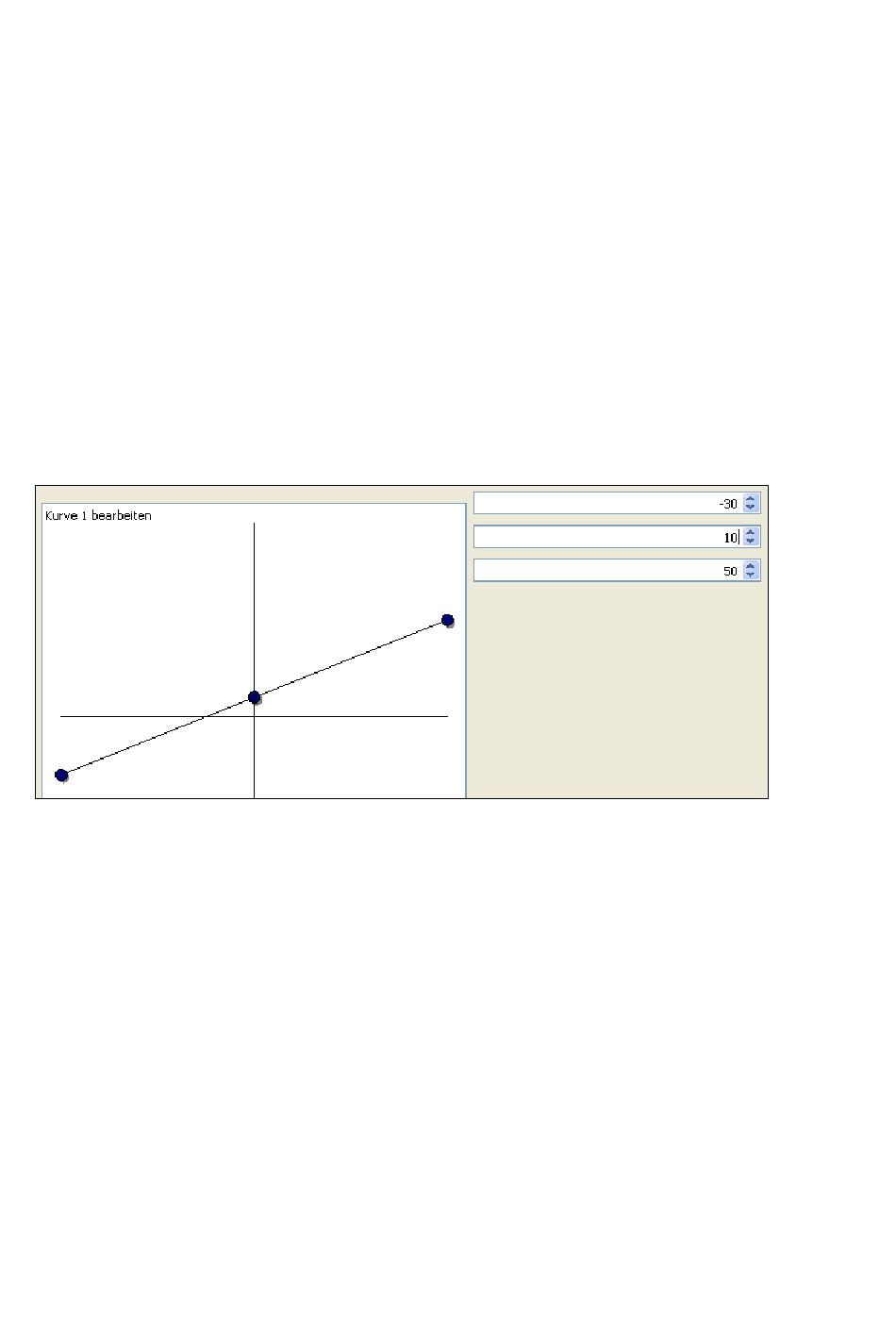

Alternative: 3-Punkt Kurve definieren, dann aber Weight= 100%, Offset=0
openTx für Taranis Anleitung Deutsch
(das ist gut machbar und einstellbar)
Seite 99 von 289
