Beispiel: Mischer gasabhängig auf Höhe mit/ohne Kurve
Auf das Höhenruder soll gasabhängig etwas Tiefe (5-10% ) dazugemischt werden.
Das Zumischen soll aber nur im Bereich von -85% bis +85% Gasstellung erfolgen.
(Im Gegensatz dazu würde eine normale Zumischung im Bereich -100% bis +100% erfolgen)

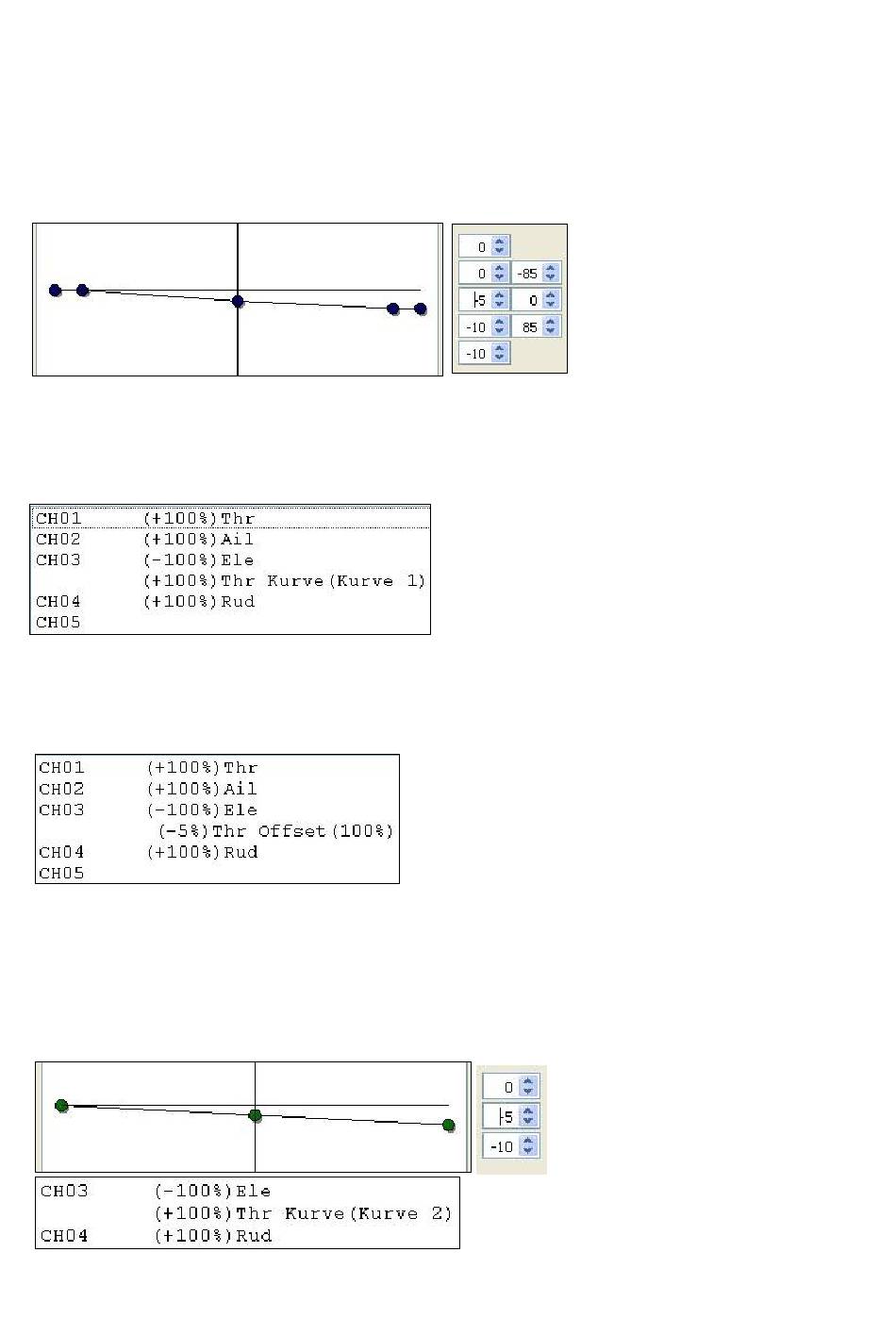

Dazu verwenden wir einfach eine frei einstellbare 5-Punkt-Kurve, X / Y-Wert frei einstellbar
Wenn das zu viel oder zu wenig ist, kann man:
a) die Kurve ändern , steiler, flacher oder
b) die Gewichtung (Weight) in der Mischerzeile anpassen
Alternative: Die „normale" Tiefen-Zumischung ohne Kurve
Dieser Mischer erzeugt genau das Gleiche, Tiefenzumischung von bis zu -10%
aber im Gas-Bereich -100% bis +100%
Berechnung:
Gesamter Thr-Bereich = -100% bis +100% = 200
10 von 200 = 0,05 = +5%, soll aber ins negative = -5%
Thr min: (-100%+100%)=0 * -5% = 0% Thr max: (+100%+100%)=200 * -5%= -10%
Und so würde das wieder als Mischer mit einer 3-Punkt-Kurve aussehen.
openTx für Taranis Anleitung Deutsch
Hinweis Höhe CH3:
-100% Ele weil der Höhen-Knüppel beim ziehen
negative Werte liefert.
+100% Thr weil die Kurve definiert dass es -10% ins
Negative geht
Hinweis Höhe CH3:
-100% Ele weil der Höhen-Knüppel beim ziehen
negative Werte liefert.
-5% Thr und Offset 100%,
weil die Mischerberechnung so läuft:
[(Quelle + Offset) *Gewichtung] *Kurve
