Beispiel: Mischer mit Offset und Weight anpassen
Wir wollen zu einem Kanal einen bestimmten Poti-Anteil dazumischen.
Das macht man im Mischer mit Addiere (+=)
Das Poti soll aber nur positive Werte liefern und auch nur einen Anteil von 0-20% dazumischen.
Hintergrund:
Jeder Analogkanal (auch Poti) liefert -100% bis +100%
Mit Gewichutng und Offset wird der Kanalbereich angepasst,
mit Limits 7/12 auf die tatsächliche Drehrichtung, Mitte und Endlagen des Servos begrenzt,
egal was der Mischer für Werte berechnet hat.
Achtung neue Mischerberechnung ab openTx2.0
[(Quelle * Gewichtung) + Offset]= Mischerwert
Ein Poti liefert -100% bis +100%, das ist ein Bereich von 200%
Wir wollen 0-100% haben, also ist die Gewichtung = 100% / 200%=50%
Der Offset ist in der Mitte des neuen Berichs von 0-100% also bei 50%
Damit liefert das Poti jetzt nur noch Werte von 0 bis 100%
Wir wollen aber nur einen Bereich von 0% bis 20% haben,
damit ist die Gewichutng = 20% / 200% =10%
Der Offset ist in der Mitte des neuen Berichs von 0-20% also bei 10%
Hintergrund: Wir können jeden Trimmtaster frei verwenden, nicht nur wie hier den
TrmE-Trimmtaster zum
Trimmungen kann man komplett frei zuordnen und parametrieren!
openTx für Taranis Anleitung Deutsch

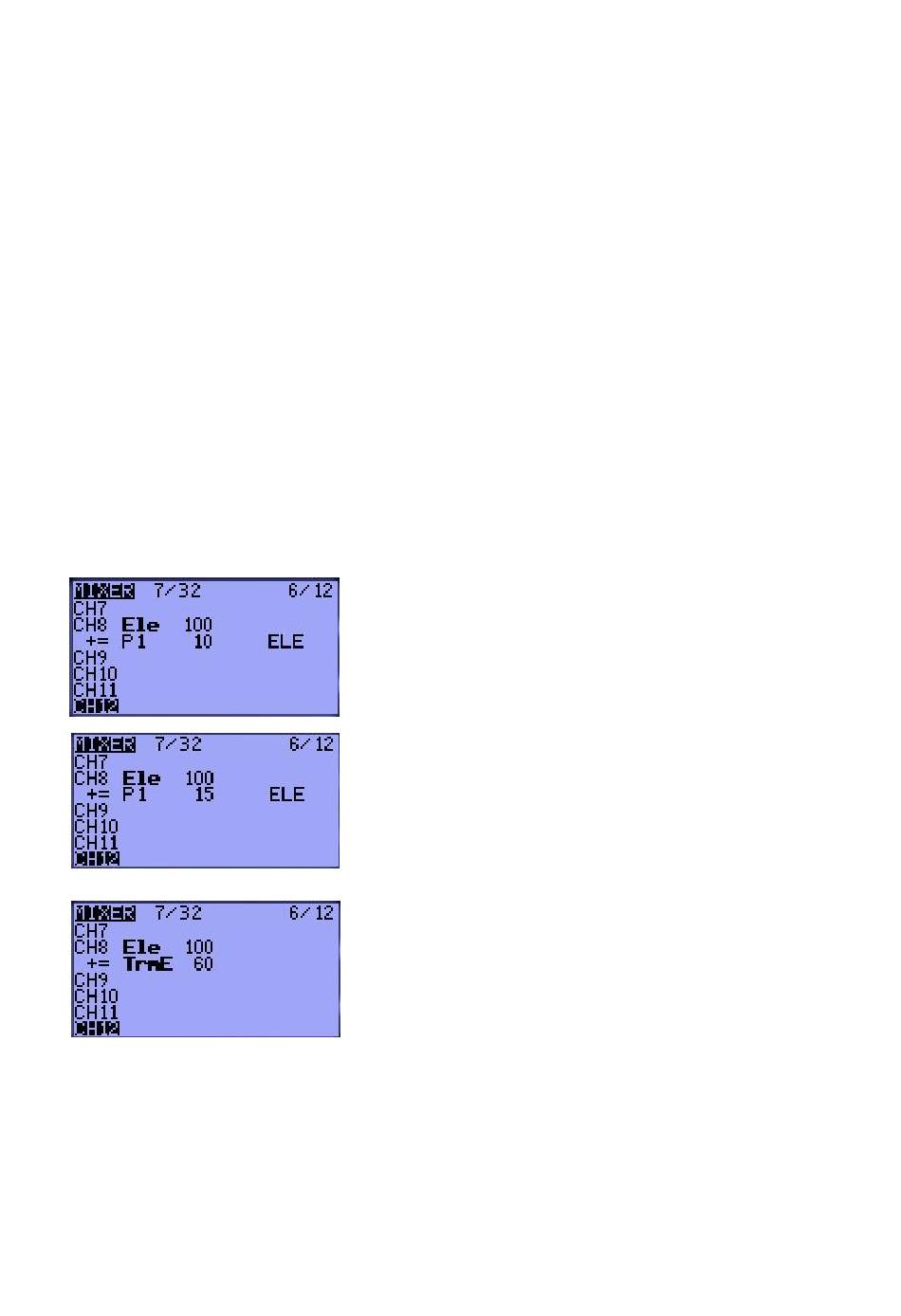

Kanal 8, zum Höhenruder (Ele)
Addiert (+=) man einen Potiwert von 0-20% dazu.
Freigegeben wird das Poti mit einem Schalter
(hier ELE-Schalter, kann auch ein beliebiger anderer Schalter sein)
Wollen wir aber positive und negative Werte haben
z.B. Min -15% bis Max + 15%
dazu brauchen wir keine Offset-Verschiebung, denn
die Mitte ist des neuen Berichs -15% -+15% = 0
Das könnte man aber auch gleich per Trimmung machen.
Die Trimmung liefert -25% bis +25% den wollen wir auf -15% bis
+15% reduzieren.
Berechnung: 15% / 25% = 0.6 also Gewichtung 60%
Damit verbrauchen wir keinen Schalter und kein Poti.
Ele Stick.
