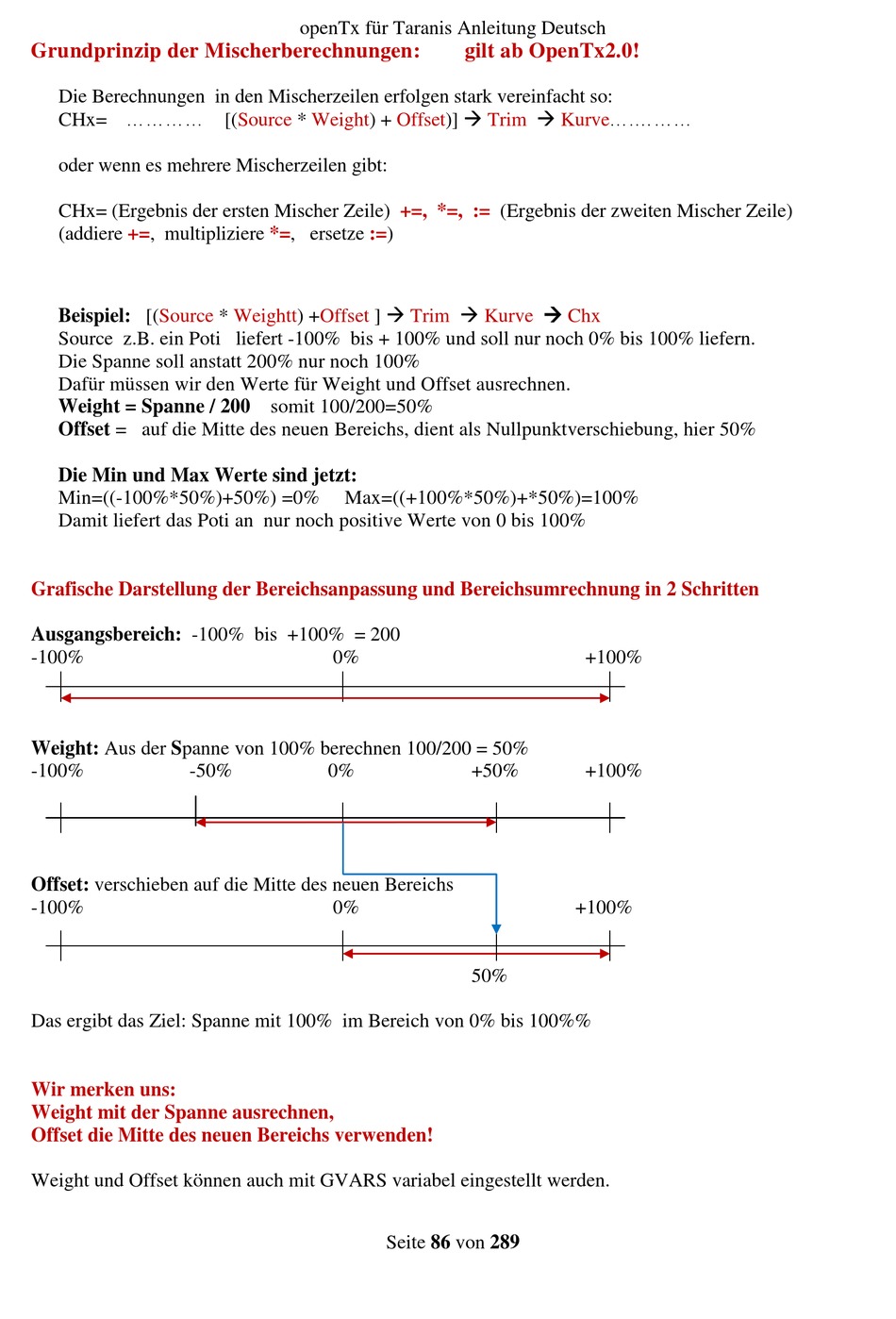

Grundprinzip der Mischerberechnungen:

Die Berechnungen in den Mischerzeilen erfolgen stark vereinfacht so:
CHx= ............
oder wenn es mehrere Mischerzeilen gibt:
CHx= (Ergebnis der ersten Mischer Zeile)
(addiere +=, multipliziere *=, ersetze :=)
Beispiel: [(Source
Source z.B. ein Poti liefert -100% bis + 100% und soll nur noch 0% bis 100% liefern.
Die Spanne soll anstatt 200% nur noch 100%
Dafür müssen wir den Werte für Weight und Offset ausrechnen.
Weight = Spanne / 200 somit 100/200=50%
Offset = auf die Mitte des neuen Bereichs, dient als Nullpunktverschiebung, hier 50%
Die Min und Max Werte sind jetzt:
Min=((-100%*50%)+50%) =0%
Damit liefert das Poti an nur noch positive Werte von 0 bis 100%
Grafische Darstellung der Bereichsanpassung und Bereichsumrechnung in 2 Schritten
Ausgangsbereich: -100% bis +100% = 200
-100%
Weight: Aus der Spanne von 100% berechnen 100/200 = 50%
-100% -50%
Offset: verschieben auf die Mitte des neuen Bereichs
-100%
Das ergibt das Ziel: Spanne mit 100% im Bereich von 0% bis 100%%
Wir merken uns:
Weight mit der Spanne ausrechnen,
Offset die Mitte des neuen Bereichs verwenden!
Weight und Offset können auch mit GVARS variabel eingestellt werden.
openTx für Taranis Anleitung Deutsch
* Weight) + Offset)] 
[(Source
] 
* Weightt) +Offset
Max=((+100%*50%)+*50%)=100%
0%
0%
0%
gilt ab OpenTx2.0!
 Kurve.............
Trim
+=, *=, := (Ergebnis der zweiten Mischer Zeile)
 
Trim Kurve
+50%
50%
Seite 86 von 289
Chx
+100%
+100%
+100%
