taranis 9XR-Pro Anleitung Seite 134

Für jeden Eingang A1 bis A4 kann man einstellen:
1. Skala : der Messbereich der (auch in der Balkenanzeige) angezeigt wird (0V bis 204V)
2. Offset: eine Verschiebung und Anpassung damit die richten Werte angezeugt werden
3. Alarme: die mit im FrSky-Modul abgespeichert werden
Alarm Level (
Alarmrichtung, ob der Alarm bei
Ansprechschwelle, Schwellwert
Wenn ein Wert verändert wird, wird er sofort ins FrSky Modul übertragen und abgespeichert.
Empfangsfeldstärke RSSI des Empfänger
Das gleiche Prinzip wird für die Empfangsfeldstärken angewendet:
Ansprechschwellen, Schwellwerte
Alarmstufen (---, Gelb, Orange, Rot) Rot, kritsch, auf ca 39dBm einstellen
Wenn ein Wert verändert wird, wird er sofort ins FrSky Modul übertragen und abgespeichert.
Der SWR-Wert als dB-Wert ist die Sendeantenne-Funktionsüberwachung (Stehwellenverhältnis).
Das Format des seriellen Empfangsprotokoll (UsrData):
1. Proto: verwendetes serielles Protokoll vom Telemetrie Empfänger. Die Optionen sind:
None, keines, nicht verwendet, falls Smart-Port-Sensoren verwendet werden
Hub für das FrSky-Hub Modul oder
WSHHigh
2. Blades: Anzahl der Propellerblätter die am Drehzahlmesser angezeigt werden(2-3-4-5-6-Blatt)

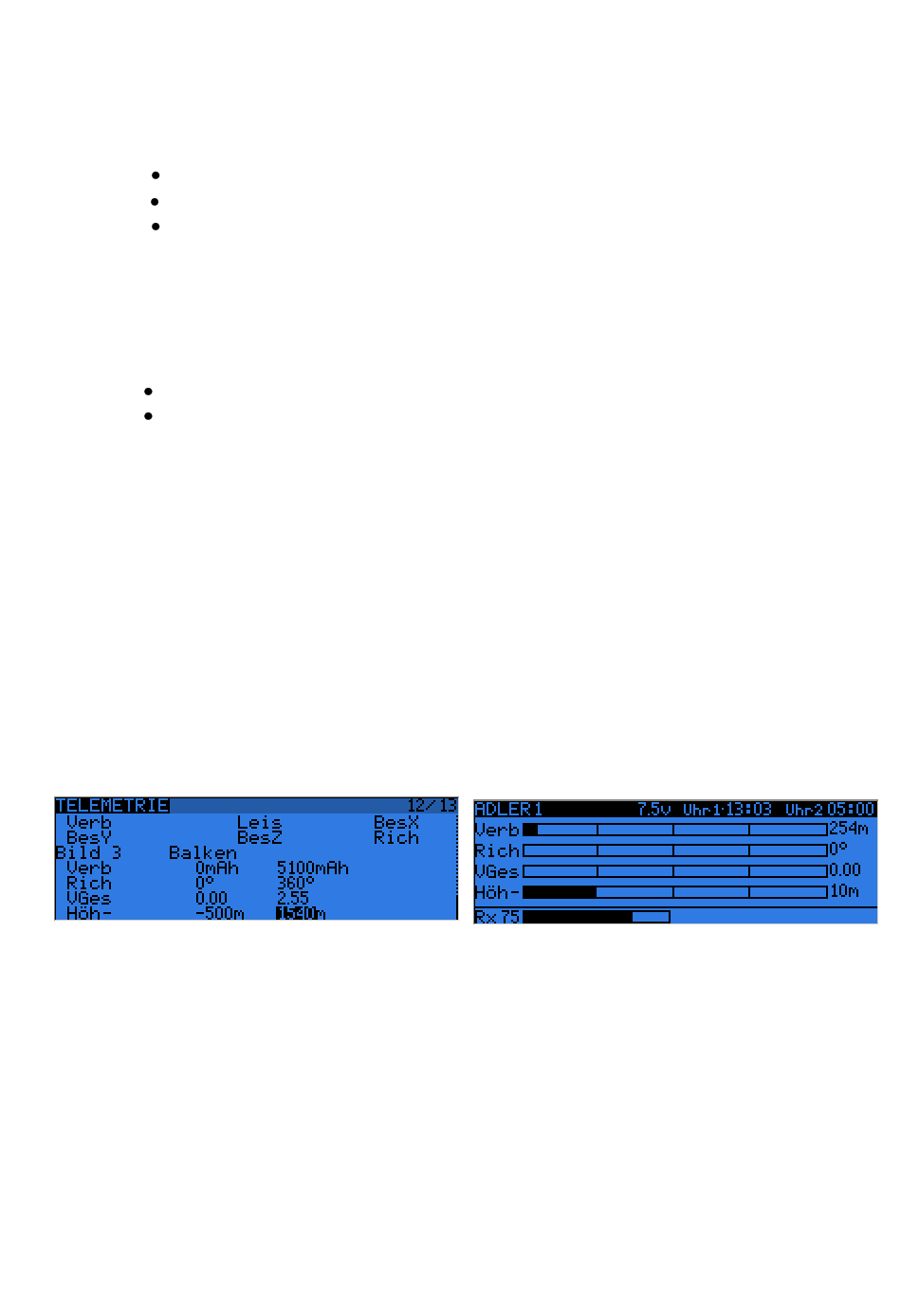

Konfiguration der Balkenanzeigen für Telemetrie:
Konfiguration der Balken
Es können bis zu 4 Anzeigebalken (Bars) pro Bildschirm dargestellt werden:
Dazu braucht es 3 Parameter:
1. Source: die Datenquelle, was soll angezeigt werden
2. Min: den Minimalwert links
3. Max: den Maximalwert rechts
Das Erreichen von Grenzwerte (z.B. Höhen, Spannungen, Drehzahlen usw.) kann automatisch angezeigt
werden, wenn sie von Alarmen des FrSky Telemetrie-Modul kommen oder von den virtuellen Schaltern.
So kann man einen virtuellen Schalter auf z.B. 400m Höhen (Altittude) setzen und bei Erreichen von
400m wird eine Meldung/Ton/Ansagetext erzeugt.
openTx für Taranis Anleitung Deutsch
---, Gelb, Orange,
für das Winged Shadow How High (gibt sehr genau die Höhe an)
Seite 134 von 289
Rot) bzw. Oragen=low , Rot=kritisch
> oder < Schwellwert kommt
Orange, low, auf ca 41dBm einstellen
Anzeige der Balken
