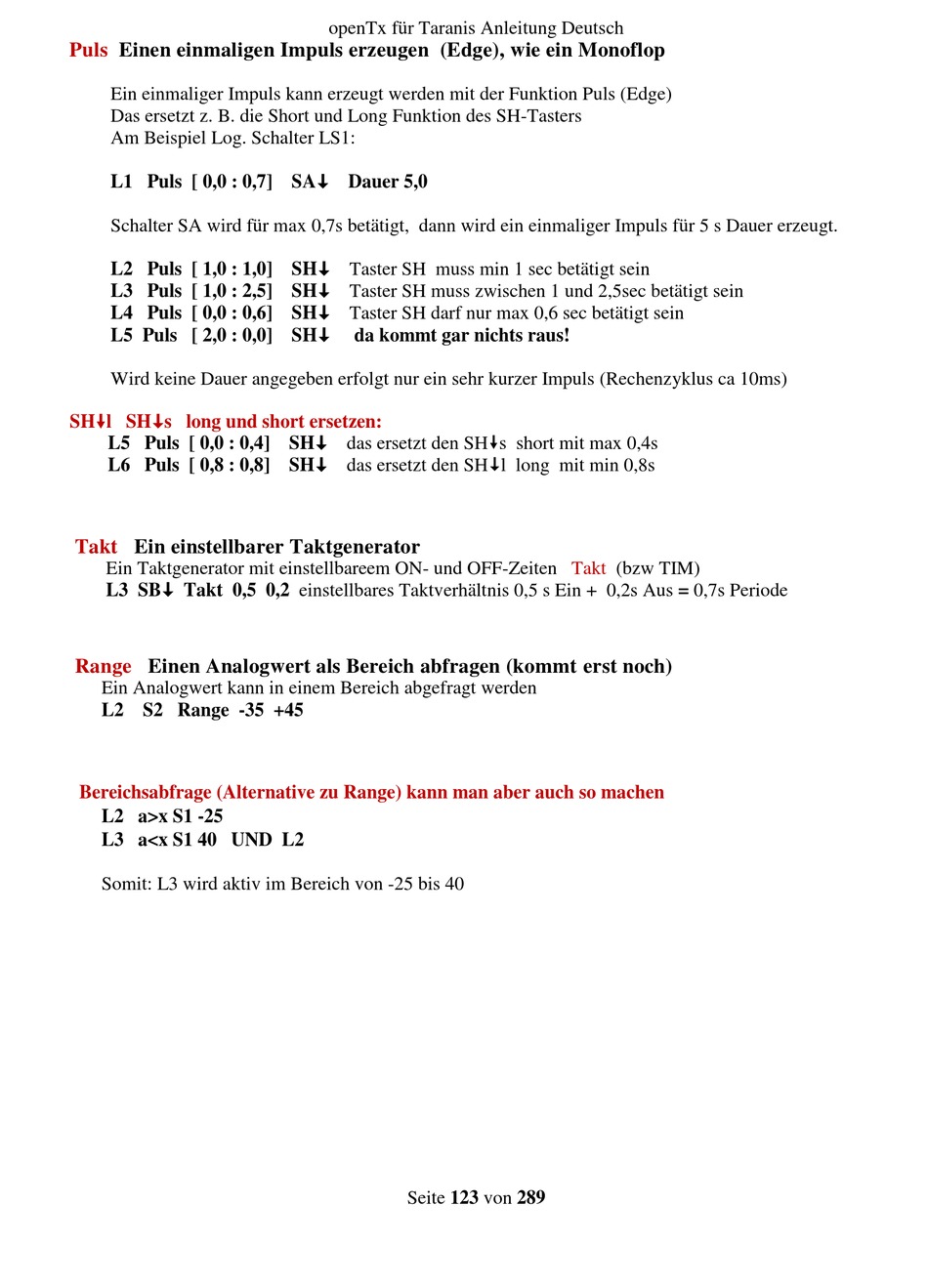

taranis 9XR-Pro Anleitung Seite 123

Puls Einen einmaligen Impuls erzeugen (Edge), wie ein Monoflop
Ein einmaliger Impuls kann erzeugt werden mit der Funktion Puls (Edge)
Das ersetzt z. B. die Short und Long Funktion des SH-Tasters
Am Beispiel Log. Schalter LS1:
L1 Puls [ 0,0 : 0,7] SA Dauer 5,0
Schalter SA wird für max 0,7s betätigt, dann wird ein einmaliger Impuls für 5 s Dauer erzeugt.
L2 Puls [ 1,0 : 1,0] SH Taster SH muss min 1 sec betätigt sein
L3 Puls [ 1,0 : 2,5] SH Taster SH muss zwischen 1 und 2,5sec betätigt sein
L4 Puls [ 0,0 : 0,6] SH Taster SH darf nur max 0,6 sec betätigt sein
L5 Puls [ 2,0 : 0,0] SH
Wird keine Dauer angegeben erfolgt nur ein sehr kurzer Impuls (Rechenzyklus ca 10ms)
SHl SHs long und short ersetzen:
L5 Puls [ 0,0 : 0,4] SH das ersetzt den SHs short mit max 0,4s
L6 Puls [ 0,8 : 0,8] SH das ersetzt den SHl long mit min 0,8s
Takt Ein einstellbarer Taktgenerator
Ein Taktgenerator mit einstellbareem ON- und OFF-Zeiten
L3 SB Takt 0,5 0,2 einstellbares Taktverhältnis 0,5 s Ein + 0,2s Aus = 0,7s Periode
Range Einen Analogwert als Bereich abfragen (kommt erst noch)
Ein Analogwert kann in einem Bereich abgefragt werden
L2 S2 Range -35 +45
Bereichsabfrage (Alternative zu Range) kann man aber auch so machen
L2 a>x S1 -25
L3 a<x S1 40 UND L2
Somit: L3 wird aktiv im Bereich von -25 bis 40
openTx für Taranis Anleitung Deutsch
da kommt gar nichts raus!
Seite 123 von 289
Takt (bzw TIM)
