Beispiel: Input Signalvorverarbeitung, statt Mischer mit einem freien Hilfskanal

Die Inputs wurden stark erweitert.
Die Signalverarbeitung in den Inputs und die Mischerverarbeitung im Kanal sehen fast gleich aus.
Vieles was man bisher nur in einem freien Hilfskanal und einer Mischerzeile vorberechnen konnte, kann
man jetzt im Signal-Input direkt vorverarbeiten.

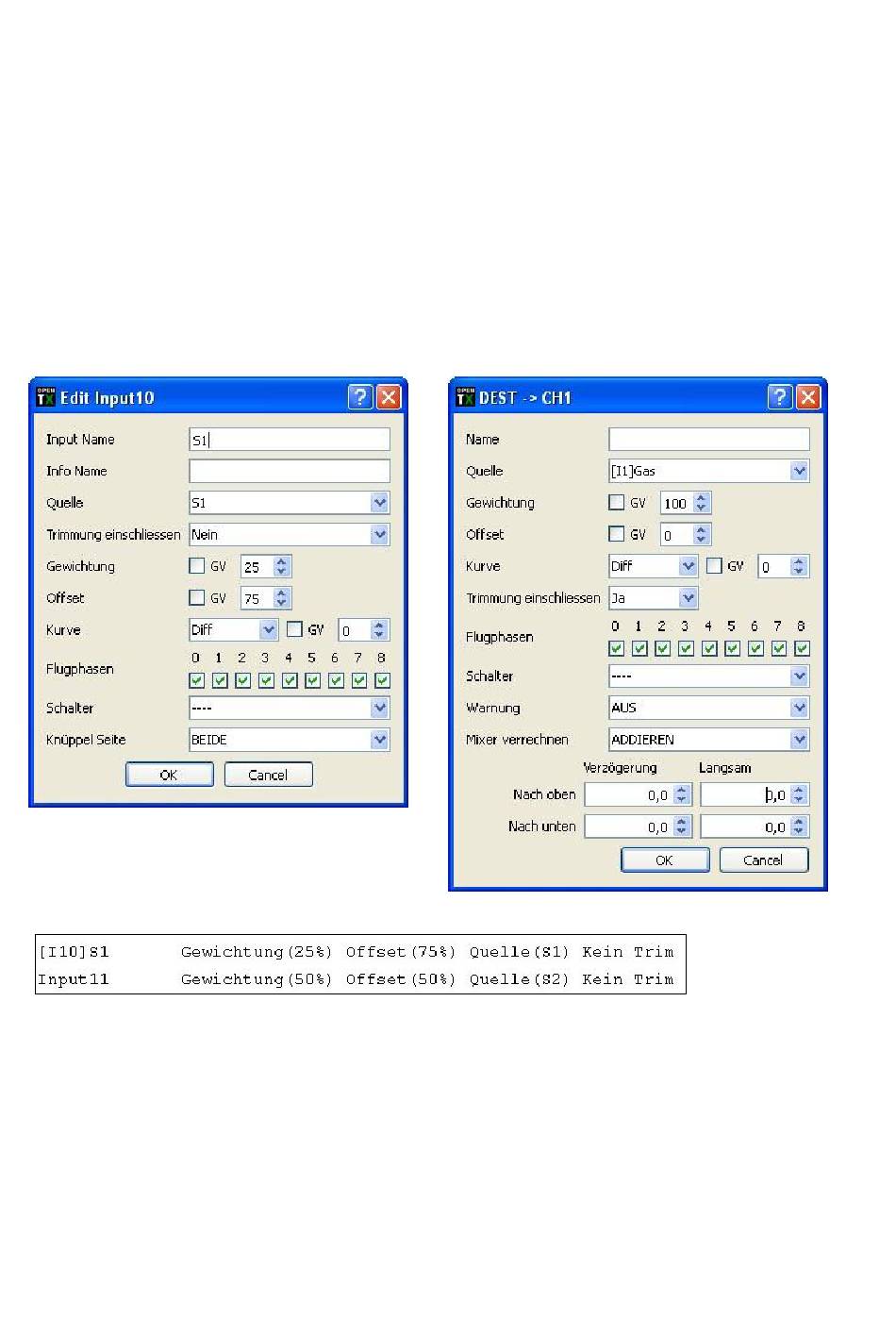

Hier Edit Input10: S1 Bereich umrechnen von +/-100% auf 50% bis 100%
Gewichtung = Spanne/200 = 50/200 = 25%
Offset = Mitte den neuen Bereichs 50 bis 100% = 75%
Selbst Kurven, Differenzierungen oder Expofunktionen sind möglich
und das auch noch ein- oder beidseitig.
Input Signalvorverarbeitung Mischer Vor-Verarbeitung im Kanal
Bei den Inputs kann pro Input-Signal aber immer nur jeweils 1 Zeile aktiv sein!
Hat man mehrere Zeilen (z.B Dualrate umschaltbar) muss man jede Zeile
per Schalter aktivieren / deaktivieren.
Bei den Mischern können pro Kanal mehrere Zeilen aktiv sein, da man sie verrechnen kann
Addiert, Multipliziert, oder Replace = Ersetze
Seite 261 von 289
