http://www.eflightwiki.com/eflightwiki/index.php?title=FrSky_Telemetry

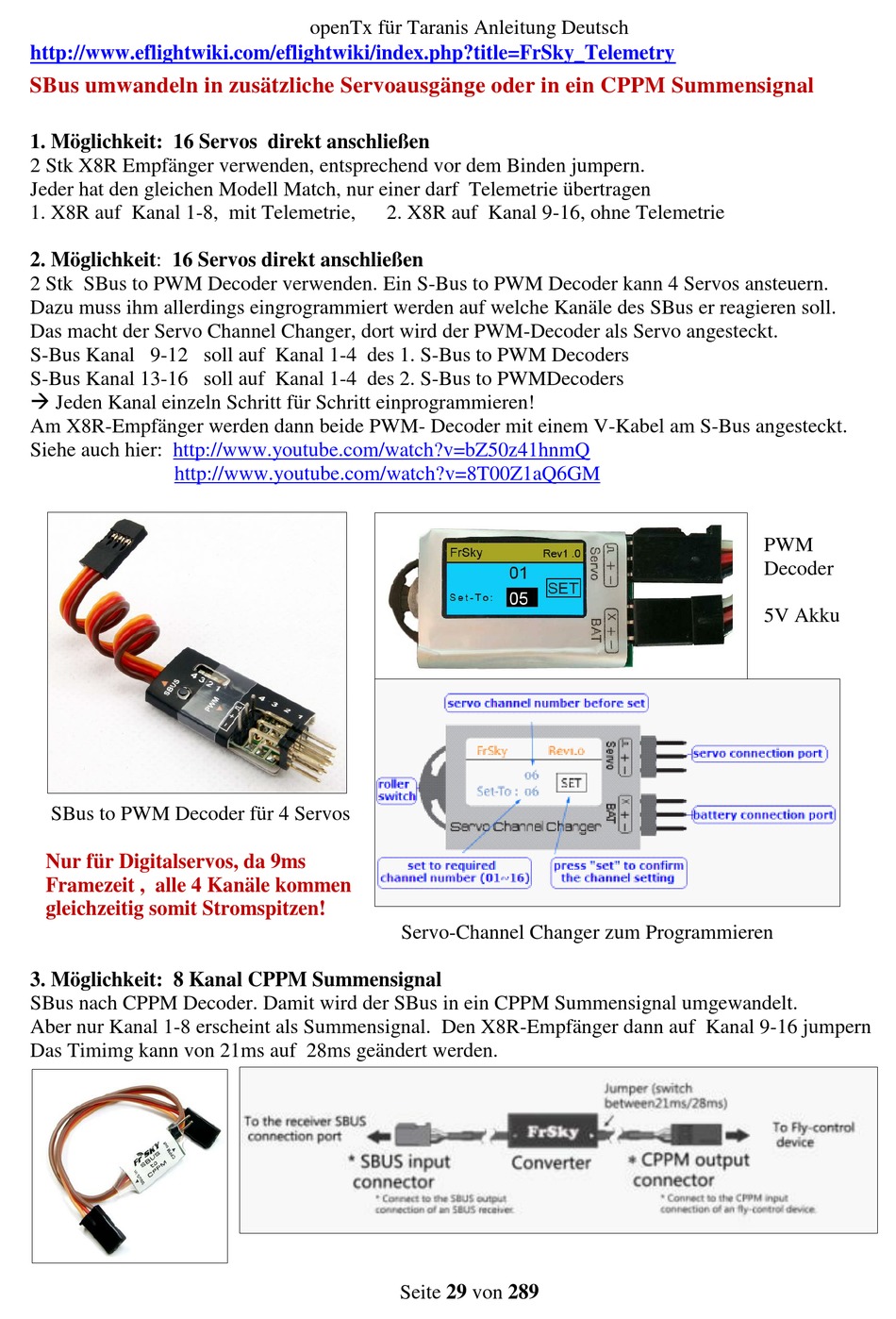

SBus umwandeln in zusätzliche Servoausgänge oder in ein CPPM Summensignal
1. Möglichkeit: 16 Servos direkt anschließen
2 Stk X8R Empfänger verwenden, entsprechend vor dem Binden jumpern.
Jeder hat den gleichen Modell Match, nur einer darf Telemetrie übertragen
1. X8R auf Kanal 1-8, mit Telemetrie,
2. Möglichkeit: 16 Servos direkt anschließen
2 Stk SBus to PWM Decoder verwenden. Ein S-Bus to PWM Decoder kann 4 Servos ansteuern.
Dazu muss ihm allerdings eingrogrammiert werden auf welche Kanäle des SBus er reagieren soll.
Das macht der Servo Channel Changer, dort wird der PWM-Decoder als Servo angesteckt.
S-Bus Kanal 9-12 soll auf Kanal 1-4 des 1. S-Bus to PWM Decoders
S-Bus Kanal 13-16 soll auf Kanal 1-4 des 2. S-Bus to PWMDecoders
 Jeden Kanal einzeln Schritt für Schritt einprogrammieren!
Am X8R-Empfänger werden dann beide PWM- Decoder mit einem V-Kabel am S-Bus angesteckt.
Siehe auch hier: http://www.youtube.com/watch?v=bZ50z41hnmQ
http://www.youtube.com/watch?v=8T00Z1aQ6GM
SBus to PWM Decoder für 4 Servos
Nur für Digitalservos, da 9ms
Framezeit , alle 4 Kanäle kommen
gleichzeitig somit Stromspitzen!
3. Möglichkeit: 8 Kanal CPPM Summensignal
SBus nach CPPM Decoder. Damit wird der SBus in ein CPPM Summensignal umgewandelt.
Aber nur Kanal 1-8 erscheint als Summensignal. Den X8R-Empfänger dann auf Kanal 9-16 jumpern
Das Timimg kann von 21ms auf 28ms geändert werden.
openTx für Taranis Anleitung Deutsch
2. X8R auf Kanal 9-16, ohne Telemetrie
Servo-Channel Changer zum Programmieren
Seite 29 von 289
PWM
Decoder
5V Akku
