taranis 9XR-Pro Anleitung Seite 50

Das PPM Signal, PPM Impulsrahmen, Einstellungen, im Detail
(Option ppmus, im Hauptmenü, Servomonitor,
Normalerweise ist ein PPM- Signal (Puls-Pausen Modulation) so aufgebaut:
22.5ms Framezeit, (Gesamtzeit)
300μs Kanalstartimpulslänge (Positiv oder Negativ )
+ Positive PPM Impulsstart oder - Negative PPM Impulsstart
Kanalimpulslängen bei (-100%, 0% +100% )
Min= 1,00ms Mitte= 1,50ms Max= 2,00ms
Bei 22,5ms Framezeit kann man max. 9 Kanäle übertragen.
(9*2ms=18ms, 22,5ms-18ms=4,5ms Start-Synchronisationszeit)
(8*2ms=16ms, 22,5ms-16ms=6,5ms Start-Synchronisationszeit)

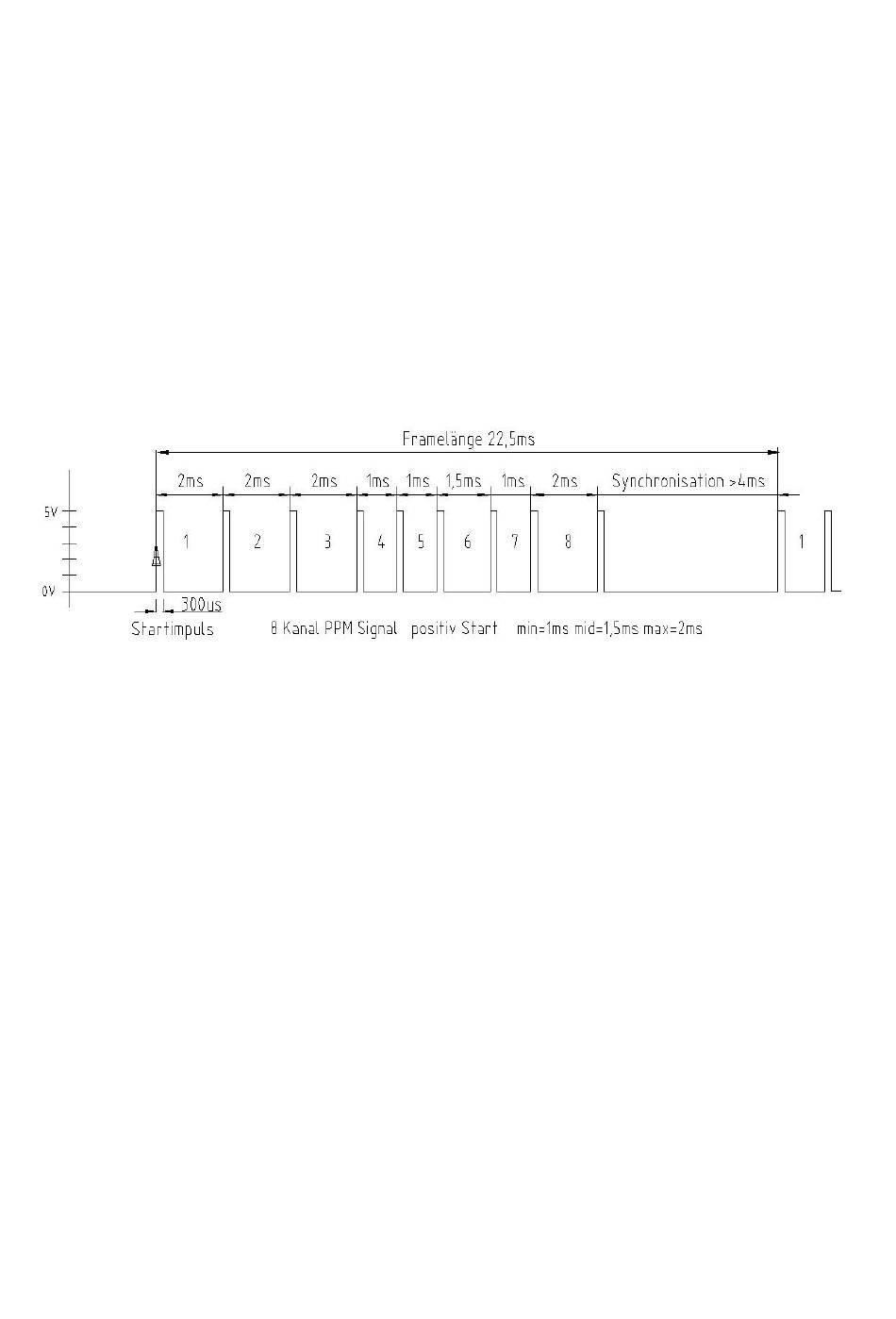

Beispiel: 22,5ms Rahmen, Positive Kanalstartimpulse, 8 Kanäle, PPM-Signal
Achtung manche Systeme brauchen bzw. erzeugen andere Werte:
z.B. 27ms Framelänge, 400μs Kanaltrennimpuls, negative Impulsflanke
Die Impulsmitte ist teilweise nicht 1500μs sondern 1520μs (Futaba)
mit Min/Max = +/-600μs oder Min/Max= +/-550μs
Und das wird dann auch noch als +/-125 % oder +/-150% oder gar +/- 160% angegeben!
Somit ergeben sich unterschiedliche Darstellugnen, Werte und Umrechnungen!
Für Opentx gilt:
Normale Wege: Impuls-Mitte =0%= 1500μs, Min= -100%= 1000μs, Max= +100% = 2000μs
Erweiteter Wege: Impuls-Mitte =0%= 1500μs, Min= -150%= 618μs, Max= +150% = 2268μs
Was bei opentx +100% ist, das wird bei Graupner mit +125% bezeichnet
Futaba und Multiplex haben andere Mitten und Wege 1520μs +/-500μs bzw 1480μs +/-550μs
Entscheidend sind immer die min und max Wege in μs und nicht die %-Angaben.
Beispiele für möglich PPM- Zeitwerte, das sind nur ca. Werte
und je nach Senderhersteller etwas unterschiedlich.
8 Kanal: 8x2000us + 4000us Synch = 20000us meist 22500us
9 Kanal: 9x2000us + 4000us Synch = 22000us meist 22500us
12 Kanal: 12x2000us + 4000us Synch = 28000us meist 27000us
16 Kanal: 16x2000us + 4000us Synch = 37000us gibt es normal nicht
Im Lehrermode der Taranis werden die PPM-Signale an der DSC-Buchse eingespeist
und als TR1-TR16 verarbeitet.
openTx für Taranis Anleitung Deutsch
Seite 50 von 289
alle Kanäle werden in
μs
angezeigt statt %)
