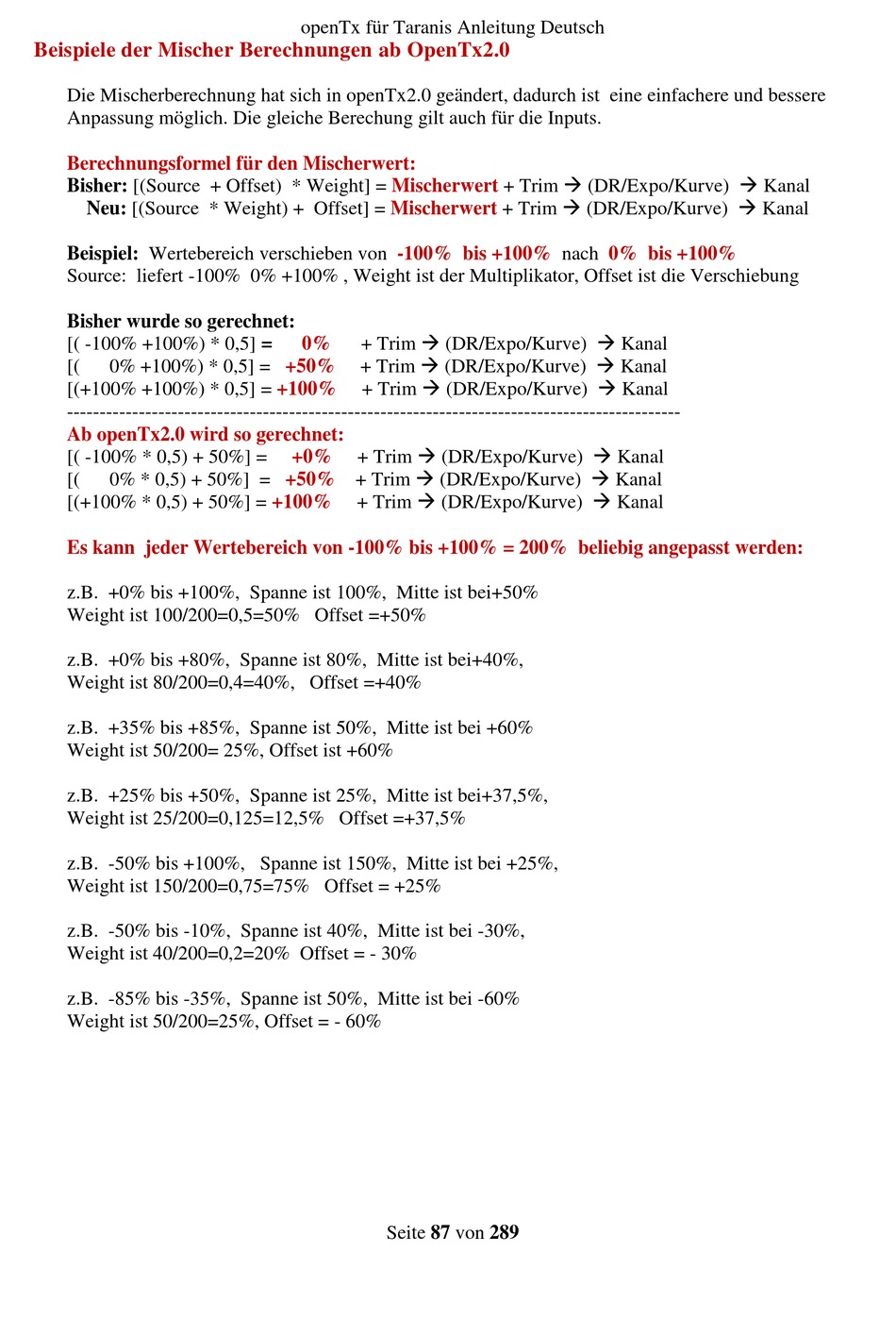

Beispiele der Mischer Berechnungen ab OpenTx2.0

Die Mischerberechnung hat sich in openTx2.0 geändert, dadurch ist eine einfachere und bessere
Anpassung möglich. Die gleiche Berechung gilt auch für die Inputs.
Berechnungsformel für den Mischerwert:
Bisher: [(Source + Offset) * Weight] =
Neu: [(Source * Weight) + Offset] =
Beispiel: Wertebereich verschieben von
Source: liefert -100% 0% +100% , Weight ist der Multiplikator, Offset ist die Verschiebung
Bisher wurde so gerechnet:
[( -100% +100%) * 0,5] =
[( 0% +100%) * 0,5] =
[(+100% +100%) * 0,5] =
----------------------------------------------------------------------------------------------
Ab openTx2.0 wird so gerechnet:
[( -100% * 0,5) + 50%] =
[( 0% * 0,5) + 50%] =
[(+100% * 0,5) + 50%] =
Es kann jeder Wertebereich von -100% bis +100% = 200% beliebig angepasst werden:
z.B. +0% bis +100%, Spanne ist 100%, Mitte ist bei+50%
Weight ist 100/200=0,5=50% Offset =+50%
z.B. +0% bis +80%, Spanne ist 80%, Mitte ist bei+40%,
Weight ist 80/200=0,4=40%, Offset =+40%
z.B. +35% bis +85%, Spanne ist 50%, Mitte ist bei +60%
Weight ist 50/200= 25%, Offset ist +60%
z.B. +25% bis +50%, Spanne ist 25%, Mitte ist bei+37,5%,
Weight ist 25/200=0,125=12,5% Offset =+37,5%
z.B. -50% bis +100%, Spanne ist 150%, Mitte ist bei +25%,
Weight ist 150/200=0,75=75% Offset = +25%
z.B. -50% bis -10%, Spanne ist 40%, Mitte ist bei -30%,
Weight ist 40/200=0,2=20% Offset = - 30%
z.B. -85% bis -35%, Spanne ist 50%, Mitte ist bei -60%
Weight ist 50/200=25%, Offset = - 60%
openTx für Taranis Anleitung Deutsch
Mischerwert
Mischerwert
-100% bis +100%
+ Trim  (DR/Expo/Kurve)  Kanal
0%
+ Trim  (DR/Expo/Kurve)  Kanal
+50%
+ Trim  (DR/Expo/Kurve)  Kanal
+100%
+ Trim  (DR/Expo/Kurve)  Kanal
+0%
+ Trim  (DR/Expo/Kurve)  Kanal
+50%
+ Trim  (DR/Expo/Kurve)  Kanal
+100%
Seite 87 von 289
+ Trim  (DR/Expo/Kurve)  Kanal
+ Trim  (DR/Expo/Kurve)  Kanal
nach 0% bis +100%
