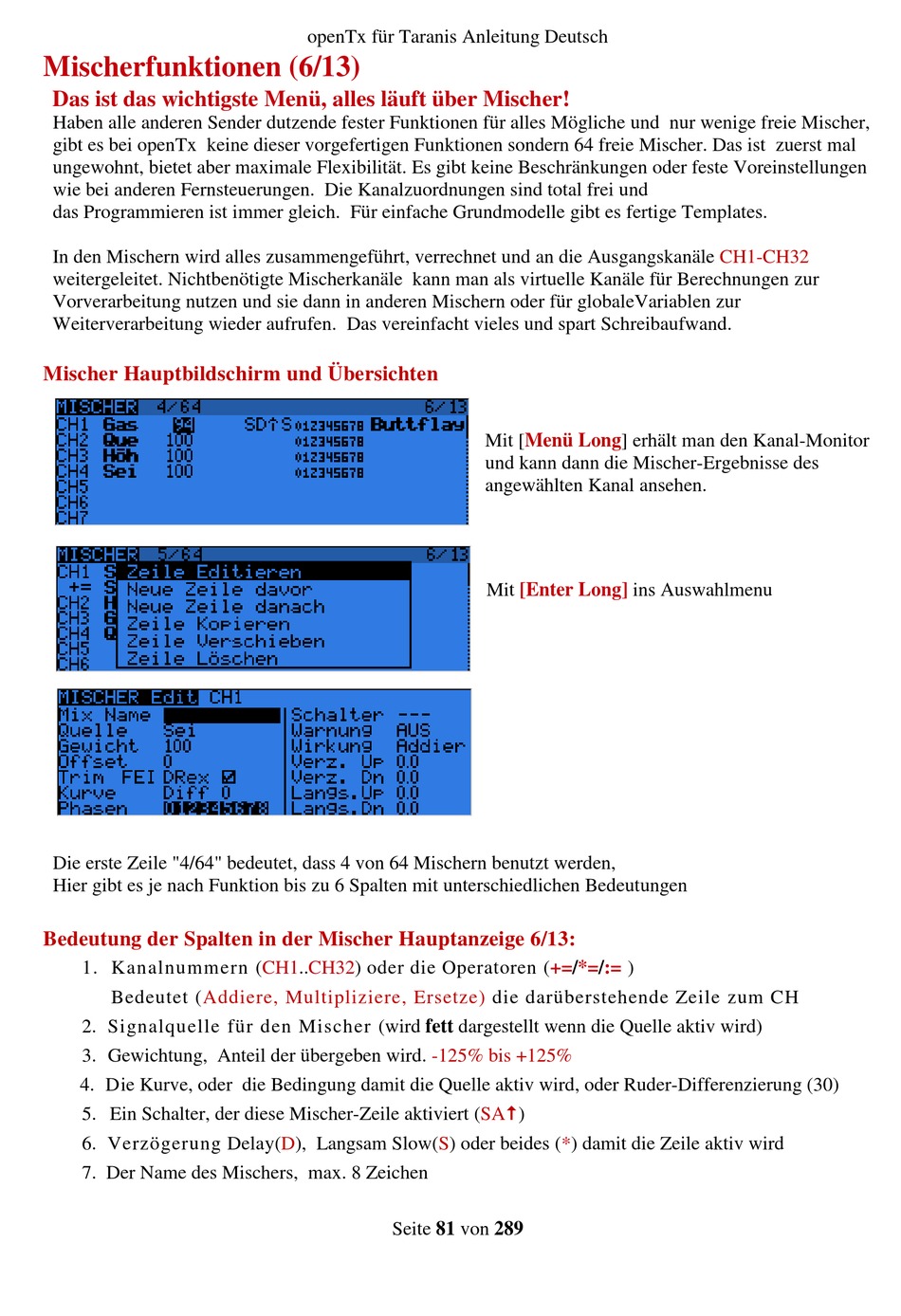

taranis 9XR-Pro Anleitung Seite 81

Mischerfunktionen (6/13)
Das ist das wichtigste Menü, alles läuft über Mischer!
Haben alle anderen Sender dutzende fester Funktionen für alles Mögliche und nur wenige freie Mischer,
gibt es bei openTx keine dieser vorgefertigen Funktionen sondern 64 freie Mischer. Das ist zuerst mal
ungewohnt, bietet aber maximale Flexibilität. Es gibt keine Beschränkungen oder feste Voreinstellungen
wie bei anderen Fernsteuerungen. Die Kanalzuordnungen sind total frei und
das Programmieren ist immer gleich. Für einfache Grundmodelle gibt es fertige Templates.
In den Mischern wird alles zusammengeführt, verrechnet und an die Ausgangskanäle
weitergeleitet. Nichtbenötigte Mischerkanäle kann man als virtuelle Kanäle für Berechnungen zur
Vorverarbeitung nutzen und sie dann in anderen Mischern oder für globaleVariablen zur
Weiterverarbeitung wieder aufrufen. Das vereinfacht vieles und spart Schreibaufwand.
Mischer Hauptbildschirm und Übersichten
Die erste Zeile "4/64" bedeutet, dass 4 von 64 Mischern benutzt werden,
Hier gibt es je nach Funktion bis zu 6 Spalten mit unterschiedlichen Bedeutungen
Bedeutung der Spalten in der Mischer Hauptanzeige 6/13:
1. Kanalnummern (CH1..CH32) oder die Operatoren
Bedeutet (Addiere, Multipliziere, Ersetze)
2. Signalquelle für den Mischer (wird fett dargestellt wenn die Quelle aktiv wird)
3. Gewichtung, Anteil der übergeben wird.
4. Die Kurve, oder die Bedingung damit die Quelle aktiv wird, oder Ruder-Differenzierung (30)
5. Ein Schalter, der diese Mischer-Zeile aktiviert (SA)
6. Verzögerung Delay(D), Langsam Slow(S) oder beides (*) damit die Zeile aktiv wird
7. Der Name des Mischers, max. 8 Zeichen
openTx für Taranis Anleitung Deutsch
-125% bis +125%
Seite 81 von 289
Mit [Menü Long] erhält man den Kanal-Monitor
und kann dann die Mischer-Ergebnisse des
angewählten Kanal ansehen.
Mit [Enter Long] ins Auswahlmenu
(+=/*=/:= )
die darüberstehende Zeile zum CH
CH1-CH32
