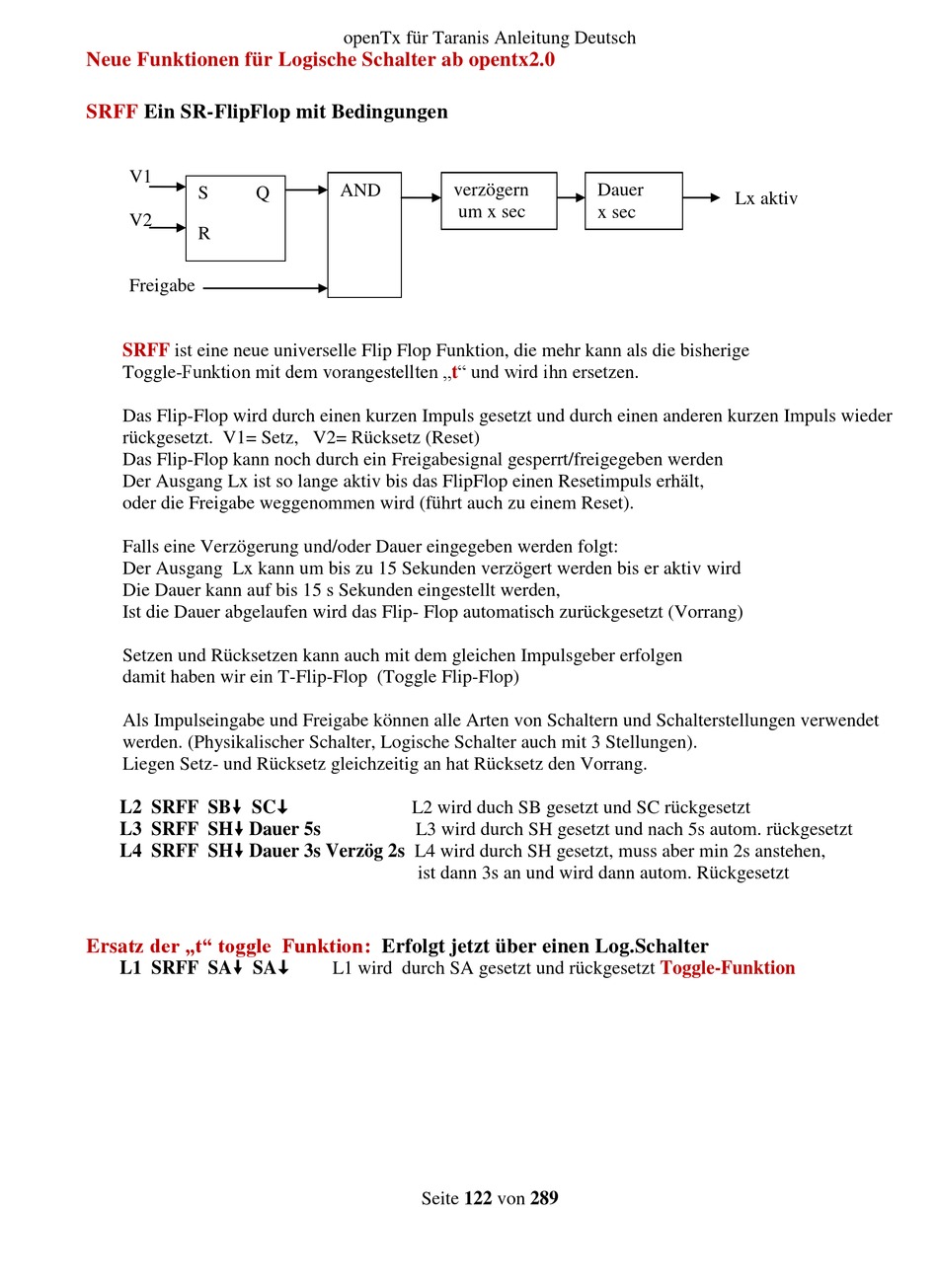

Neue Funktionen für Logische Schalter ab opentx2.0
SRFF Ein SR-FlipFlop mit Bedingungen
V1
S
V2
R
Freigabe
SRFF ist eine neue universelle Flip Flop Funktion, die mehr kann als die bisherige
Toggle-Funktion mit dem vorangestellten „t" und wird ihn ersetzen.
Das Flip-Flop wird durch einen kurzen Impuls gesetzt und durch einen anderen kurzen Impuls wieder
rückgesetzt. V1= Setz, V2= Rücksetz (Reset)
Das Flip-Flop kann noch durch ein Freigabesignal gesperrt/freigegeben werden
Der Ausgang Lx ist so lange aktiv bis das FlipFlop einen Resetimpuls erhält,
oder die Freigabe weggenommen wird (führt auch zu einem Reset).
Falls eine Verzögerung und/oder Dauer eingegeben werden folgt:
Der Ausgang Lx kann um bis zu 15 Sekunden verzögert werden bis er aktiv wird
Die Dauer kann auf bis 15 s Sekunden eingestellt werden,
Ist die Dauer abgelaufen wird das Flip- Flop automatisch zurückgesetzt (Vorrang)
Setzen und Rücksetzen kann auch mit dem gleichen Impulsgeber erfolgen
damit haben wir ein T-Flip-Flop (Toggle Flip-Flop)
Als Impulseingabe und Freigabe können alle Arten von Schaltern und Schalterstellungen verwendet
werden. (Physikalischer Schalter, Logische Schalter auch mit 3 Stellungen).
Liegen Setz- und Rücksetz gleichzeitig an hat Rücksetz den Vorrang.
L2 SRFF SB SC
L3 SRFF SH Dauer 5s
L4 SRFF SH Dauer 3s Verzög 2s L4 wird durch SH gesetzt, muss aber min 2s anstehen,
Ersatz der „t" toggle Funktion:
L1 SRFF SA SA
openTx für Taranis Anleitung Deutsch
AND
Q
L2 wird duch SB gesetzt und SC rückgesetzt
L3 wird durch SH gesetzt und nach 5s autom. rückgesetzt
Erfolgt jetzt über einen Log.Schalter
L1 wird durch SA gesetzt und rückgesetzt
verzögern
um x sec
ist dann 3s an und wird dann autom. Rückgesetzt
Seite 122 von 289
Dauer
Lx aktiv
x sec
Toggle-Funktion
