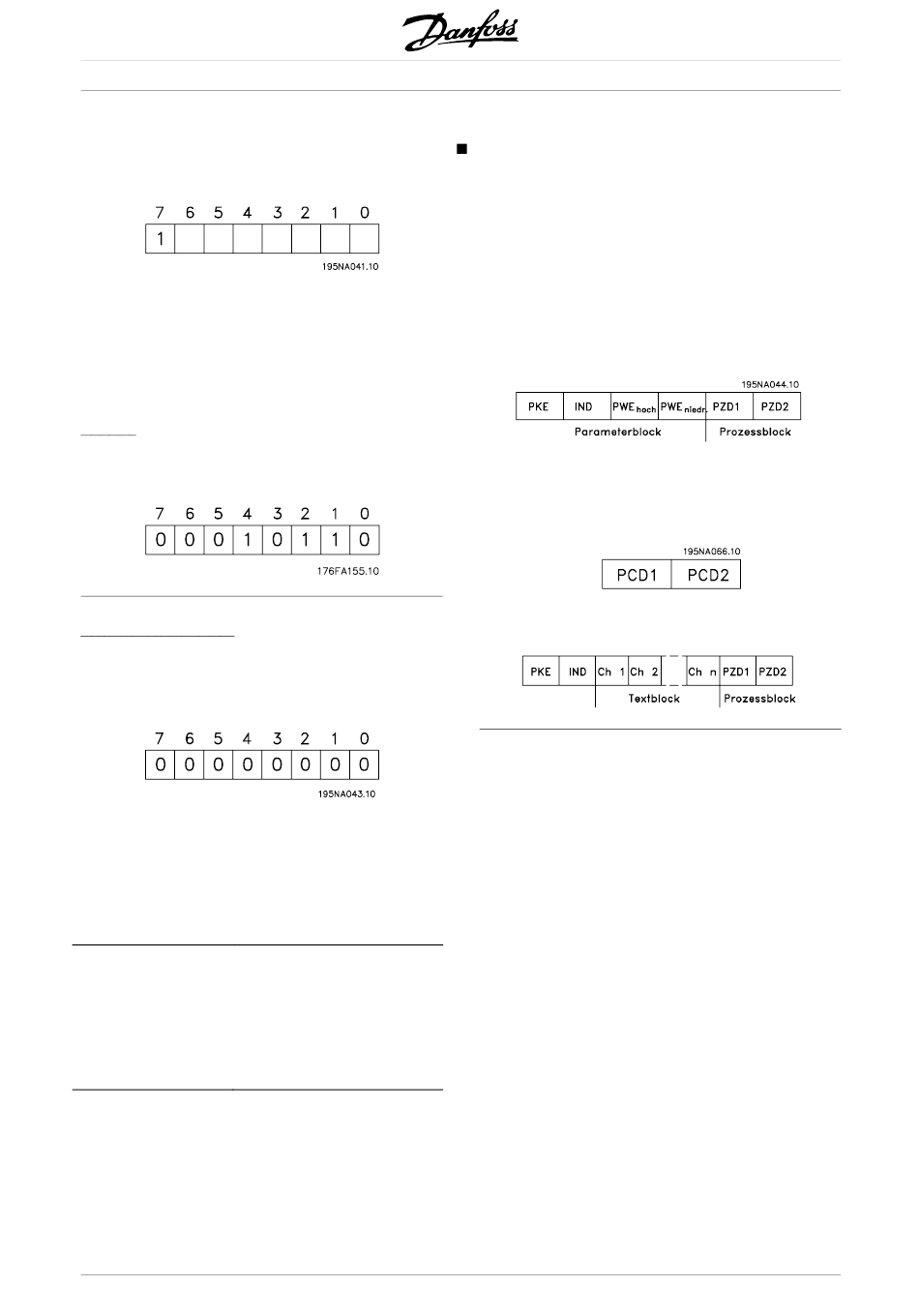

2. Adressformat 1-126
Das Byte für den Adressbereich 1-126 hat
folgendes Profil:
Bit 7 = 1 (Adressformat 1-126 aktiv)
Bit 0-6 = Frequenzumrichter-Adresse 1-126
Bit 0-6 = 0 Broadcast
Der Slave sendet das Adressbyte in seinem
Antworttelegramm unverändert an den Master zurück.
Beispiel:
Es wird ein Telegramm an Frequenzumrichter-Adresse
22 gesendet, wobei das Adressformat 1-31
verwendet wird:
Datensteuerbyte (BCC)
Das Datensteuerungsbyte kann anhand eines
Beispiels erläutert werden: Bevor das erste
Byte im Telegramm empfangen wird, beträgt die
errechnete Prüfsumme (BCS) 0.
Nachdem das erste Byte (02H) empfangen wurde:
BCS = BCC EXOR "erstes Byte"
(EXOR = Exklusiv-Oder-
Gatter)
BCS = 0 0 0 0 0 0 0 0 (00H)
EXOR
"erstes Byte" = 0 0 0 0 0 0 1 0 (02H)
BCC = 0 0 0 0 0 0 1 0
Jedes zusätzliche folgende Byte wird mit BCS EXOR
verknüpft und erzeugt ein neues BCC, z.B.:
BCS = 0 0 0 0 0 0 1 0 (02H)
EXOR
"zweites Byte" = 1 1 0 1 0 1 1 0 (D6H)
BCC = 1 1 0 1 0 1 0 0
158
VLT

Datenzeichen (Byte)

Der Aufbau der Datenblöcke hängt von der
Telegrammart ab. Es gibt drei Telegrammarten, und die
Telegrammart gilt sowohl für Steuer- (Master Slave)
als auch Antworttelegramme (Slave Master). Es
gibt folgende drei Telegrammarten:
1. Parameterblock zur Übertragung von Parametern
zwischen Master und Slave. Der Datenblock
besteht aus 12 Bytes (6 Wörtern) und enthält
zudem den Prozessblock.
2. Prozessblock aus Datenblock mit vier Bytes
(2 Wörtern). Darin enthalten:
- Steuerwort und Sollwert (vom Master zum Slave)
- Zustandswort und aktuelle Ausgangsfrequenz
(vom Slave zum Master).
3. Textblock zum Lesen oder Schreiben von
Texten via Datenblock.
