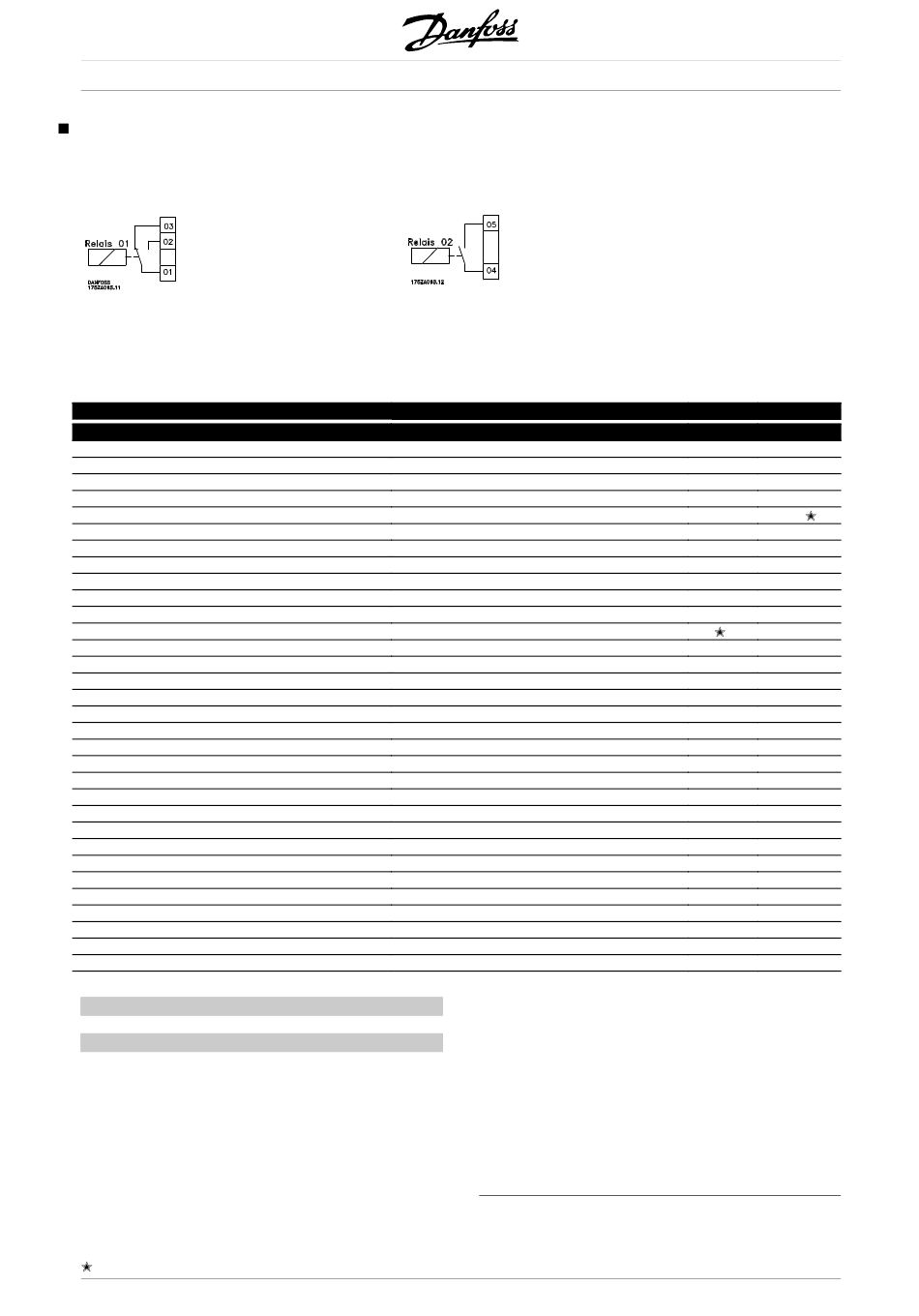

Relaisausgänge
Die Relaisausgänge 1 und 2 können zur Angabe des aktuellen Status oder für eine Warnung verwendet
werden.
Relais 1
1 - 3 (Öffner), 1 - 2
(Schließer)
Max. 240 V Wechselstrom,
2 A
Das Relais ist an
den Leitungs- und
Motorklemmen plaziert.
Relaisausgänge
Wert:
Ohne Funktion (OHNE FUNKTION)
Bereitschaftssignal (BEREIT)
Stand by (STAND BY):
Motor dreht (MOTOR DREHT)
Drehen mit Sollwert (MOT.DREHT m.SOLLWERT)
Drehen ohne Warnung (MOTOR DREHT K.WARN.)
Ortsollwert aktiv (ORT SOLLWERT)
Fernsollwert aktiv (FERN SOLLWERT)
Störung (STÖRUNG)
Störung oder Warnung (STÖRUNG ODER WARNUNG)
Keine Störung (KEINE STÖRUNG)
Stromgrenze (STROMGRENZE)
Motorfreilauf+Alarm (MOTORFREILAUF+ALARM)
Startbefehl aktiv (STARTSIGNAL GEGEBEN)
Reversierung (REVERSIERUNG)
Übertemperatur (ÜBERTEMPERATUR)
Handbetrieb aktiv (BETRIEBSART HAND)
Autobetrieb aktiv (BETRIEBSART AUTO)
Energie-Stop-Mode (ENERGIE-STOP-MODE)
Ausgangsfrequenz niedriger als f
Ausgangsfrequenz höher als f
Regelabweichung Frequenzbereich (AUSSERHALB F-GRENZE)
Ausgangsstrom niedriger als I
Ausgangsstrom höher als I
Regelabweichung Strombereich (AUSSERHALB I-GRENZE)
Regelabweichung Istwertbereich (AUSSERH.ISTW.GRENZE)
Regelabweichung Sollwertbereich (AUSSERH.SOLLW.GRENZE)
Relais 123 (RELAIS 1-2-3)
Netzphasenfehler (NETZPHASENFEHLER)
Steuerwort 11/12 (KONTRLWORT BIT 11/12)
Motorwechsel (MOTOR WECHSEL)
Funktion:
Beschreibung der Auswahl:
Siehe Beschreibung von [0] - [28] unter
Analoge/digitale Ausgänge.
Steuerwort Bit 11/12. Relais 1 und Relais 2 können
über die serielle Kommunikation aktiviert werden. Bit
11 aktiviert Relais 1, und Bit 12 aktiviert Relais 2.
= Werkseinstellung. () = Displaytext. [] = bei Kommunikation über serielle Schnittstelle benutzter Wert
132
Klemme Nr.
Parameter
, Parameter 223 (UNTER MIN.WARNFREQ.)
TIEF
, Parameter 224 (ÜBER MAX.WARNFREQ.)
HOCH
, Parameter 221 (UNTER MIN.WARNSTROM)
TIEF
, Parameter 222 (ÜBER MAX.WARNSTROM)
HOCH
VLT
Relais 2
4 - 5 (Schließer)
Max. 50 V Wechselspannung, 1 A, 60 VA
Max. 75 V Wechselspannung, 1 A, 30 W
Das Relais ist auf der Steuerkarte platziert,
siehe Elektrische Installation, Steuerkabel.
Bei Aktivierung von Parameter 556, Bus Timeout Funk,
werden Relais 1 und Relais 2 abgeschaltet, wenn sie
über die serielle Kommunikation aktiviert wurden.
Motorwechsel. Der Ausgang wird von einem
Zeitgeber gesteuert, der die verfügbare Laufzeit
auf mehrere Motoren verteilt.
MG.80.A9.03 - VLT ist ein eingetragenes Warenzeichen vom Danfoss
®
8000 AQUA
1
323
[0]
[1]
[2]
[3]
[4]
[5]
[6]
[7]
[8]
[9]
[10]
[11]
[12]
[13]
[14]
[15]
[16]
[17]
[18]
[19]
[20]
[21]
[22]
[23]
[24]
[25]
[26]
[27]
[28]
[29]
[30]
2
326
[0]
[1]
[2]
[3]
[4]
[5]
[6]
[7]
[8]
[9]
[10]
[11]
[12]
[13]
[14]
[15]
[16]
[17]
[18]
[19]
[20]
[21]
[22]
[23]
[24]
[25]
[26]
[27]
[28]
[29]
[30]
