Regelprinzip

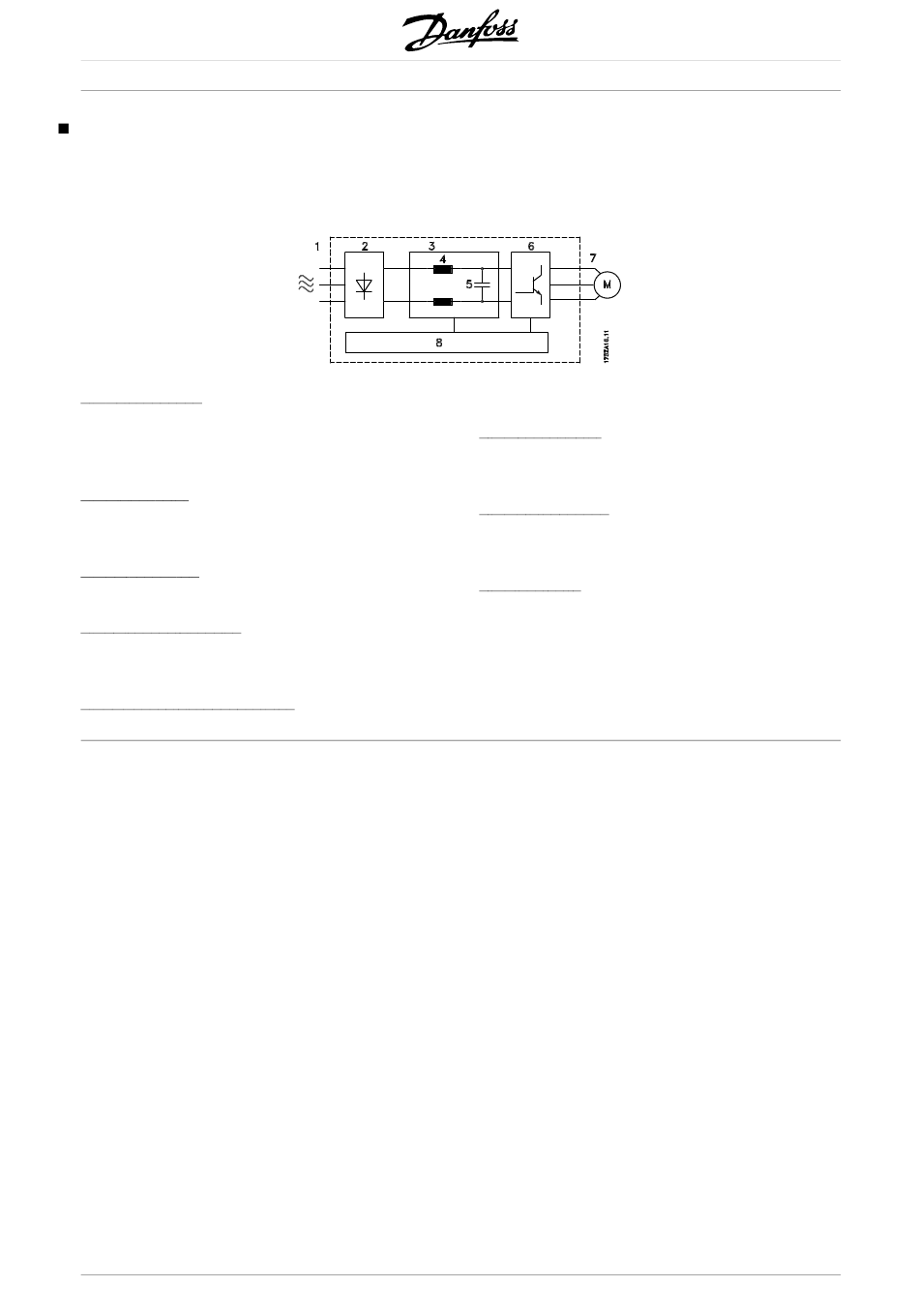

Ein Frequenzumrichter wandelt eine Netzwech-
selspannung in Gleichspannung um und diese
Gleichspannung dann in eine variable Wechselspan-
nung mit variabler Amplitude und Frequenz.
1. Netzspannung
3 x 200 - 240 V AC, 50 / 60 Hz.
3 x 380 - 480 V AC, 50 / 60 Hz.
3 x 525 - 600 V AC, 50 / 60 Hz.
2. Gleichrichter
Dreiphasen-Gleichrichterbrücke, die die
Wechselspannung in Gleichspannung umwandelt.
3. Zwischenkreis
Gleichspannung ist = 1,35 x Netzspannung [V].
4. Zwischenkreisspulen
Glättung der Zwischenkreisspannung und Reduzierung
des Istwerts für Netzoberwellen zum Netzanschluss.
5. Zwischenkreiskondensatoren
10
VLT
Spannung und Frequenz des Motors sind somit
variabel, was eine stufenlose Drehzahlregelung von
Drehstrom-Standard-AC-Motoren ermöglicht.
Glättung der Zwischenkreisspannung.
6. Wechselrichter
Wandelt Gleichspannung in variable Wechselspannung
mit variabler Frequenz um.
7. Motorspannung
Variable Wechselspannung, 0 -100 % der
Versorgungsspannung.
8. Steuerkarte
Hier ist der Computer, der den Wechselrichter
steuert, der das Impulsmuster erzeugt, mit dem die
Gleichspannung in eine variable Wechselspannung
mit variabler Frequenz umgewandelt wird.
