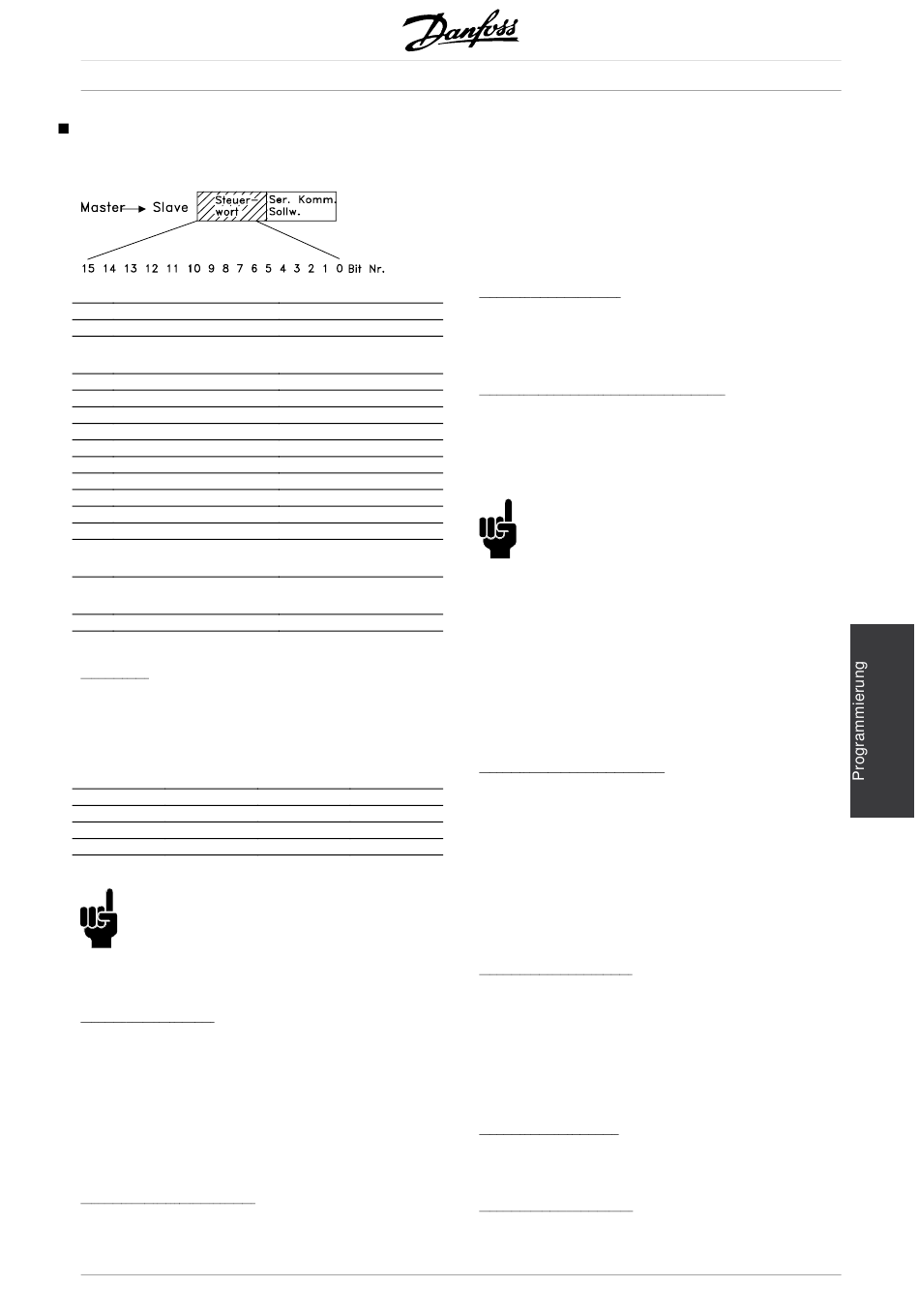

Steuerwort gemäß FC-Protokoll
Das Steuerwort dient zum Senden von Befehlen von
einem Master (z.B. einem PC) an einen Slave.
Bit Bit =0
00
01
02 Gleichspannungs-
bremse
03 Motorfreilaufstopp
04 Schnellstopp
05 Ausgangsfrequenz speichern
06 Rampenstopp
07
08
09 Ohne Funktion
10 Daten nicht gültig
11
12
13
14
15
Bit 00/01:
Die Bits 00 und 01 dienen zur Wahl zwischen den vier
vorprogrammierten Sollwerten (Parameter 211-214,
Festsollwert) entsprechend folgender Tabelle:
Festsollw- Parameter
ert
1 211
2 212
3 213
4 214
ACHTUNG!:
Parameter 508, Anwahl Festdrehz , wird
verwendet, um festzulegen, wie die Bits
00/01 mit den entsprechenden Funktionen
der digitalen Eingänge zu verknüpfen sind.
Bit 02, DC-Bremse:
Bit 02 = 0 führt zu Gleichspannungsbremsung
und Stopp. Legen Sie Bremsstrom und -dauer in
Parameter 114, DC-Bremsstrom, und in Parameter
115, DC-Bremszeit, fest. Hinweis: Parameter 504,
DC-Bremsung, wird verwendet, um festzulegen,
wie Bit 02 mit der entsprechenden Funktion von
Klemme 27 zu verknüpfen ist.
Bit 03, Motorfreilaufstopp:
Bei Bit 03 = "0" koppelt der Frequenzumrichter
den Motor sofort ab (die Ausgangstransistoren
MG.80.A9.03 - VLT ist ein eingetragenes Warenzeichen vom Danfoss
Bit =1
Festsollwert lsb
Festsollwert msb
Start
Quittierung
Jog
Ohne Funktion
Daten gültig
Relais 1 aktivieren
Relais 2 aktivieren
Parametersatzwahl
lsb
Parametersatzwahl
msb
Drehrichtung
Bit 01 Bit 00
0 0
0 1
1 0
1 1
®
VLT 8000 AQUA
werden abgeschaltet), so dass der Motor bis
zum Stopp frei ausläuft.
Bei Bit 03 = "1" kann der Frequenzumrichter den
Motor starten, wenn die übrigen Startbedingungen
erfüllt sind. Hinweis: In Parameter 503, Motorfreilauf,
wird bestimmt, wie Bit 03 mit der entsprechenden
Funktion von Klemme 27 zu verknüpfen ist.
Bit 04, Schnellstopp:
Bit 04 = "0" bewirkt einen Stopp, bei dem die
Motordrehzahl über Parameter 207, Rampe ab,
bis zum Stopp reduziert wird.
Bit 05, Ausgangsfrequenz speichern:
Bei Bit 05 = "0" wird die aktuelle Ausgangsfrequenz (in
Hz) gespeichert. Die gespeicherte Ausgangsfrequenz
kann nun nur mit den auf Drehzahl auf und Drehzahl ab
programmierten digitalen Eingängen geändert werden.
ACHTUNG!:
Ist Ausgang speichern aktiv, kann der
Frequenzumrichter nicht über Bit 06, Start,
oder Klemme 18 gestoppt werden. Der
Frequenzumrichter Kann nur mit den folgenden
Methoden gestoppt werden:
• Bit 03, Motorfreilaufstopp
• Klemme 27
• Bit 02, Gleichspannungsbremse
•
Klemme 19 programmiert für Gleichspan-
nungsbremse
Bit 06, Rampenstopp/Start:
Bit 04 = "0" bewirkt einen Stopp, bei dem die
Motordrehzahl über Parameter 207, Rampe ab,
bis zum Stopp reduziert wird.
Bei Bit 06 = "1" kann der Frequenzumrichter den Motor
starten, wenn die übrigen Startbedingungen erfüllt sind.
Hinweis: In Parameter 505, Start, wird ausgewählt, wie
Bit 06, Rampenstopp/-start, mit der entsprechenden
Funktion von Klemme 18 zu verknüpfen ist.
Bit 07, Zurücksetzung:
Bit 07 = "0" bewirkt keine Zurücksetzung.
Bei Bit 07 = "1" erfolgt eine Zurücksetzung
nach Abschaltung.
Die Zurücksetzung wird auf der ansteigenden
Signalflanke aktiviert, d.h. beim Übergang von
logisch '0' zu logisch '1'.
Bit 08, Festdrehzahl:
Bei Bit 08 = "1" wird die Ausgangsfrequenz durch
Parameter 209, Jog Frequenz, bestimmt.
Bit 09, Ohne Funktion:
Bit 09 hat keine Funktion.
