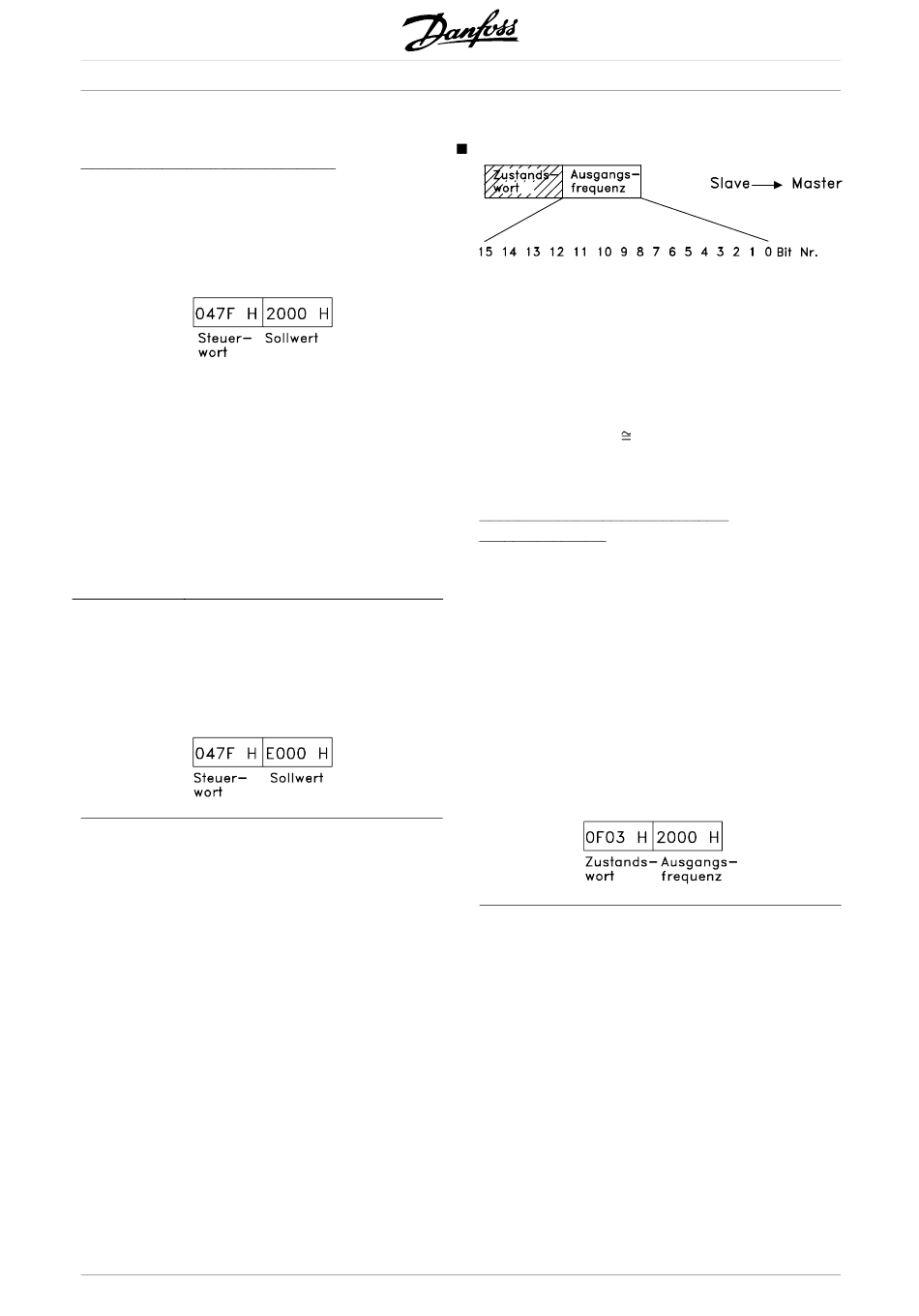

Beispiel - Steuerwort und Bussollwert:
Der Frequenzumrichter soll einen Startbefehl erhalten,
und der Sollwert soll auf 50 % (2000 Hex) des
Sollwertbereichs eingestellt werden.
Steuerwort = 047F Hex. Startbefehl
Sollwert = 2000 Hex. 50 % Sollwert
Der Frequenzumrichter soll einen Startbefehl erhalten,
und der Sollwert soll auf -50 % (-2000 Hex) des
Sollwertbereichs eingestellt werden.
Der Sollwert wird erst in ein Einerkomplement
umgerechnet, und dann wird binär 1 addiert, um
ein Zweierkomplement zu erhalten:
2000 Hex = 0010 0000 0000 0000 binär
´ 1
1101 1111 1111 1111 binär
Komplement
=
+ 1 binär
´ 2
1110 0000 0000 0000 binär
Komplement
=
Steuerwort = 047F Hex. Startbefehl
Sollwert = E000 Hex. -50 % Sollwert
166
VLT
Aktuelle Ausgangsfrequenz
Der Wert der aktuellen Ausgangsfrequenz des
Frequenzumrichters wird bei beliebiger Zeitangabe als
ein 16-Bit-Wort übertragen. Der Wert in Form einer
Ganzzahl übertragen 0 -± 32767 (±200 %).
16384 (4000 Hex) entspricht 100 %.
Die Ausgangsfrequenz hat folgendes Format:
0-16384 (4000 Hex)
untere Ausgangsfrequenzgrenze - Par. 202
obere Ausgangsfrequenzgrenze).
Beispiel - Zustandswort und aktuelle
Ausgangsfrequenz:
Der Master erhält eine Zustandsmeldung vom
Frequenzumrichter, dass die aktuelle Ausgangsfrequenz
50 % des Ausgangsfrequenzbereichs beträgt.
Par. 201 untere Ausgangsfrequenz-
grenze =
Par. 202 obere Ausgangsfrequenz-
grenze =
Zustandswort =
Ausgangsfrequenz =
MG.80.A9.03 - VLT ist ein eingetragenes Warenzeichen vom Danfoss
®
8000 AQUA
0-100 % (Par. 201
50 Hz
0F03 Hex.
Zustandsmeldung
2000 Hex. 50 % des
Frequenzbereichs,
entspricht 25 Hz.
0 Hz
