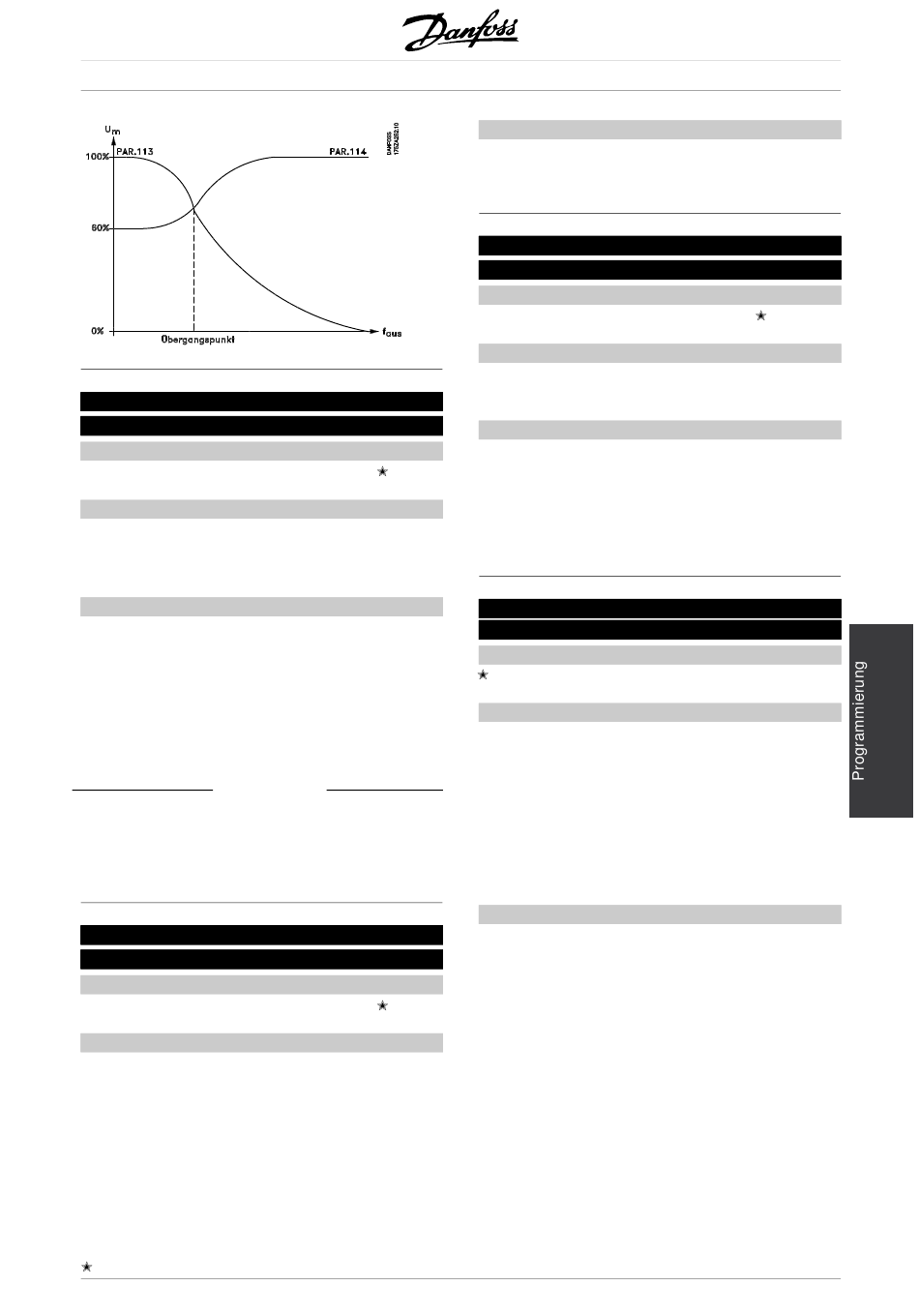

120 Lastausgleich bei hoher Drehzahl
(LASTAUSGL. HOCH)
Wert:
0 - 300 %
Funktion:
Mit Hilfe dieses Parameters kann ein Ausgleich der
Spannung in Abhängigkeit von der Last vorgenommen
werden, wenn der Motor mit hoher Drehzahl arbeitet.
Beschreibung der Auswahl:
Mit der Auswahl Lastausgleich bei hoher Drehzahl
kann ein Ausgleich der Last ab der Frequenz, bei der
Lastausgleich bei niedriger Drehzahl unwirksam wird,
bis zur Höchstfrequenz herbeigeführt werden.
Die Funktion ist aktiv bei:
Motorgröße
0,5 kW - 7,5 kW
11 kW - 45 kW
55 kW - 355 kW
121 Schlupfausgleich
(SCHLUPFAUSGLEICH)
Wert:
-500 - 500 %
Funktion:
Der Schlupfausgleich wird automatisch u.a. aufgrund
der Motornenndrehzahl n
M,N
Im Parameter 121 kann eine Feineinstellung des
Schlupfausgleichs vorgenommen werden, was einen
Ausgleich von Toleranzen des Wertes n
Die Funktion ist bei Variablem Moment (Parameter 101
- variable Drehmomentkurven), Drehmomentregelung
mit Drehzahlrückführung und Besonderer
Motorkennlinie nicht aktiv.
= Werkseinstellung. () = Displaytext. [] = bei Kommunikation über serielle Schnittstelle benutzter Wert
MG.80.A9.03 - VLT ist ein eingetragenes Warenzeichen vom Danfoss
100 %
Frequenz
(Changeover)
>10 Hz
>5 Hz
>3-4 Hz
100 %
errechnet.
erlaubt.
M,N
®
VLT 8000 AQUA
Beschreibung der Auswahl:
Geben Sie einen prozentualen Wert der
Motornennfrequenz (Parameter 104) ein.
122 Zeitkonstante für Schlupfausgleich
(SCHLUPF-ZEITKONS)
Wert:
0,05 -5,00 Sek.
Funktion:
Dieser Parameter bestimmt die Reaktions-
geschwindigkeit des Schlupfausgleichs.
Beschreibung der Auswahl:
Ein hoher Wert führt zu einer langsamen
Reaktion. Umgekehrt bewirkt ein niedriger
Wert eine schnelle Reaktion.
Wenn niederfrequente Resonanzprobleme auftreten,
muss die Zeitspanne verlängert werden.
123 Statorwiderstand
(STATORWIDERSTAND)
Wert:
Abhängig von der Wahl des Motors
Funktion:
Nach dem Einstellen der Motordaten in den
Parametern 102-106 erfolgt automatisch eine Reihe
von Einstellungen diverser Parameter, darunter des
Statorwiderstandes R . Eine manuelle Eingabe
S
von R solte sich auf einen kalten Motor beziehen.
S
Die Wellenleistung lässt sich durch Einstellen
von R und X verbessern; die Vorgehensweise
S S
ist nachstehend beschrieben.
Beschreibung der Auswahl:
R kann wie folgt eingestellt werden:
2
1. Automatische Motoranpassung - hier testet
der Frequenzumrichter den Motor zur
Wertbestimmung. Alle Ausgleichsfunktionen
werden auf 100 % zurückgestellt.
2. Die Werte werden vom Motorlieferanten angegeben.
3. Die Werte ergeben sich durch manuelles
Durchmessen:
- R kann durch Messen des Widerstandes
S
R zwischen zwei Phasenklemmen
PHASE-PHASE
ermittelt werden. Ist R
PHASE-PHASE
1-2 Ohm (typisch bei Motoren > 4 (5,4 PS) -
5,5 kW (7,4 PS), 400 V), so sollte ein spezielles
Ohmmeter (Thomson Brücke o.ä.) eingesetzt
werden. R = 0,5 x R
S PHASE-PHASE
0,50 Sek.
weniger als
