Busanschluss

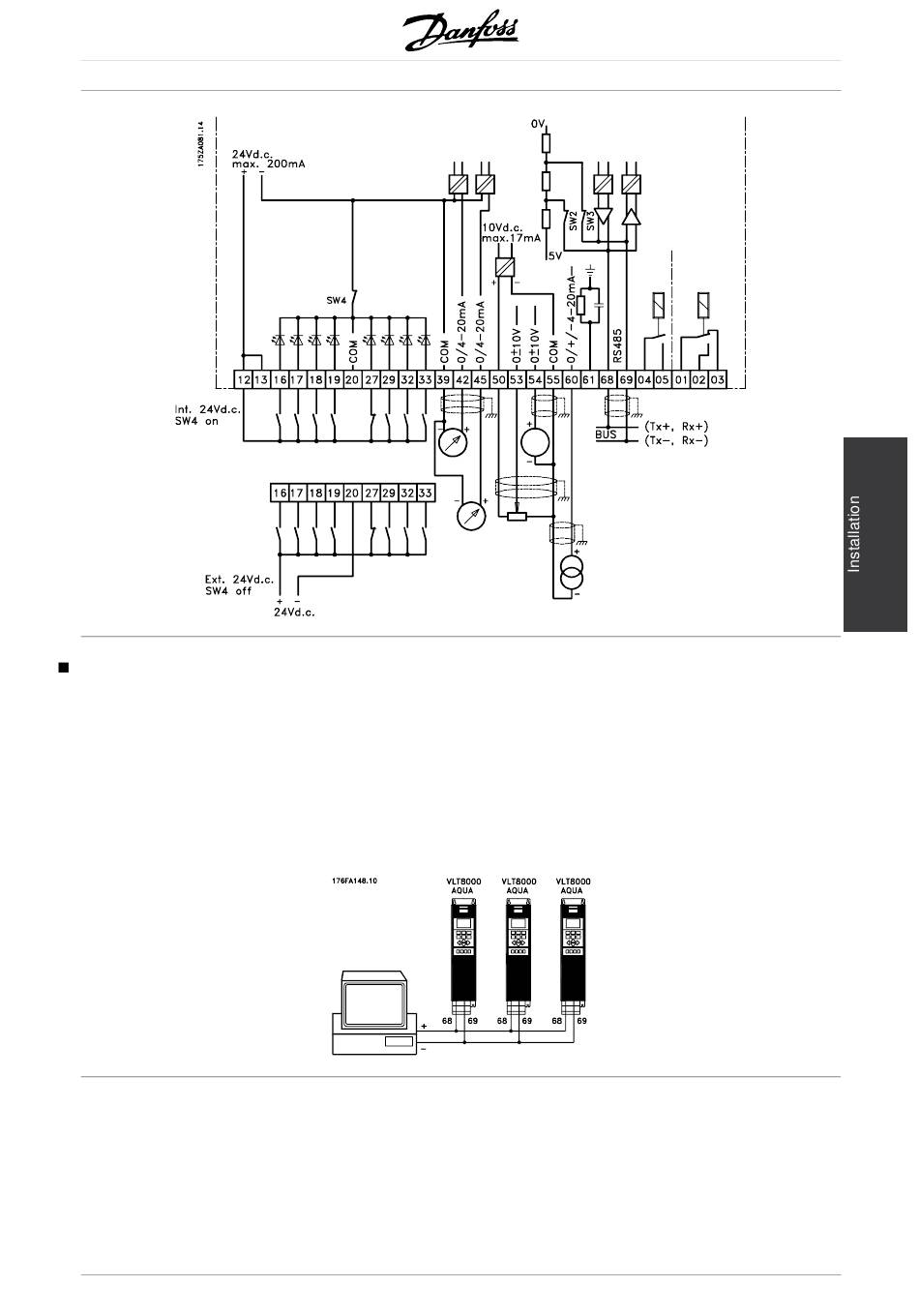

Die serielle Busverbindung gemäß der Norm RS
485 (zwei Leiter) wird an die Klemmen 68/69 (Signal
P und N) des Frequenzumrichters angeschlossen.
Signal P ist das positive Potential (TX+, RX+),
Signal N das negative (TX-, RX-).
Wenn an denselben Master mehrere Frequenzumrichter
angeschlossen werden sollen, hat dies in
Parallelschaltung zu erfolgen.
MG.80.A9.03 - VLT ist ein eingetragenes Warenzeichen vom Danfoss
®
VLT 8000 AQUA
Zur Vermeidung von Potentialausgleichsströmen
in der Abschirmung kann die Kabelabschirmung
über Klemme 61 geerdet werden, die über ein
RC-Glied mit Masse verbunden ist.
Busabschluss
Der Bus muss an jedem seiner Endpunkte
durch ein Widerstandsnetzwerk abgeschlossen
werden. Hierzu sind die Schalter 2 und 3 auf der
Steuerkarte auf "ON" zu setzen.
