Produkthandbuch für VLT HVAC Low Harmo-
nic Drive
Die Master-Funktion kann nicht auf einen anderen Teilnehmer übertragen werden (Einmastersystem).
Die physikalische Schicht ist RS-485 und nutzt damit die im Frequenzumrichter integrierte RS-485-Schnittstelle. Das FC-Protokoll unterstützt unterschied-
liche Telegrammformate: Ein kurzes Format mit 8 Bytes für Prozessdaten und ein langes Format von 16 Bytes, das ebenfalls einen Parameterkanal enthält.
Ein drittes Telegrammformat wird für Texte verwendet.
7.3 Netzwerkkonfiguration
7.3.1 FC 300 Frequenzumrichter-Konfiguration
Programmieren Sie die folgenden Parameter, um das FC-Protokoll für den Frequenzumrichter zu aktivieren.
Parameternummer
FC-Protokoll
Par. 8-30
Adresse
Par. 8-31
Par. 8-32
FC-Baudrate
Par. 8-33
FC-Parität

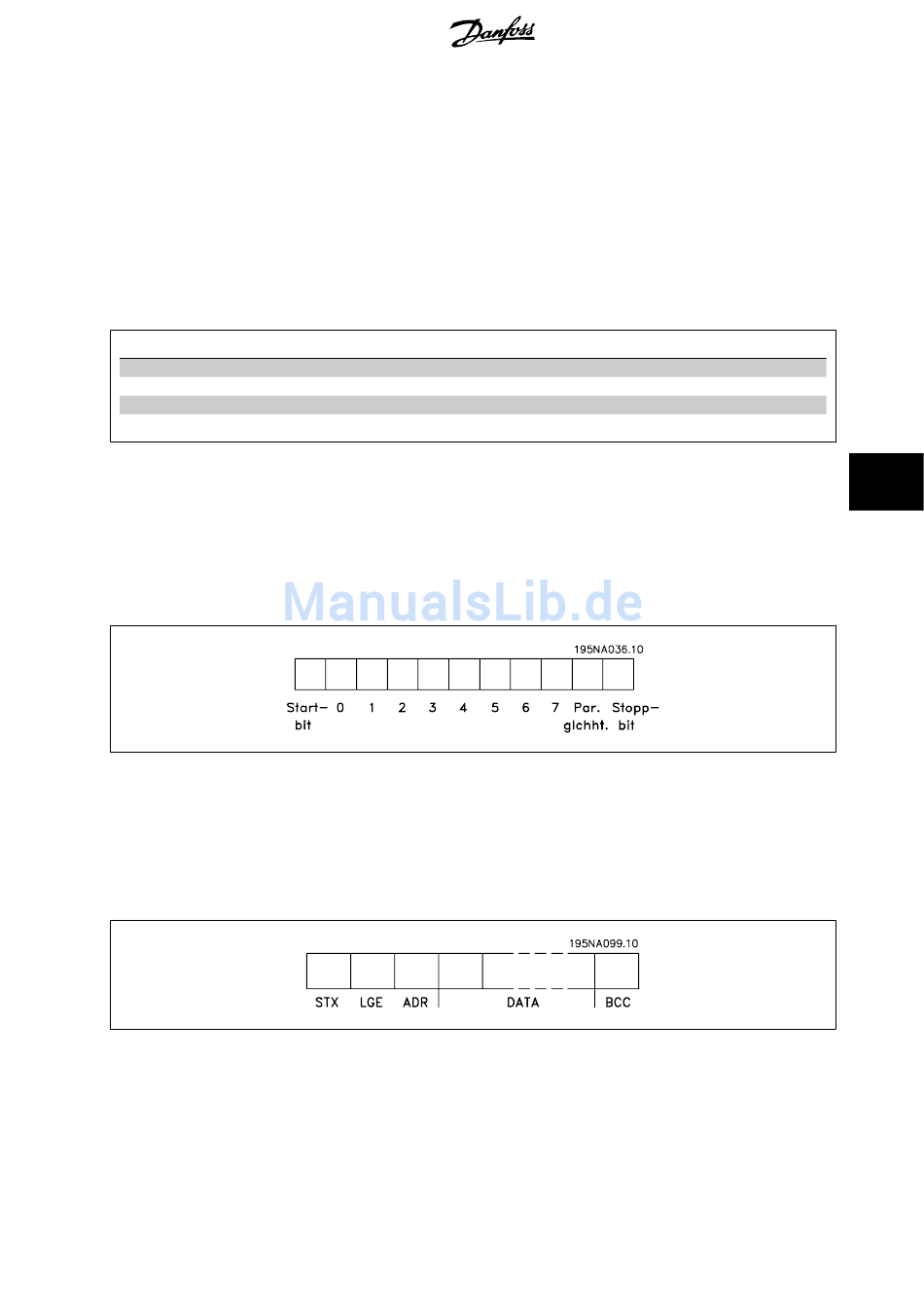

7.4 Aufbau der Telegrammblöcke für FC-Protokoll
7.4.1 Inhalt eines Zeichens (Byte)
Jedes übertragene Byte beginnt mit einem Startbit. Danach werden 8 Datenbits übertragen, was einem Byte entspricht. Jedes Byte wird über ein Paritätsbit
abgesichert, das auf „1" gesetzt wird, wenn Paritätsgleichheit gegeben ist (d. h. eine gleiche Anzahl binärer Einsen in den 8 Datenbits und dem Paritätsbit
zusammen). Ein Byte endet mit einem Stoppbit und besteht somit insgesamt aus 11 Bits.
7.4.2 Telegrammaufbau
Jedes Telegramm beginnt mit einem Startzeichen (STX) = 02 Hex, gefolgt von einem Byte zur Angabe der Telegrammlänge (LGE) und einem Byte, das
die Adresse des Frequenzumrichters (ADR) angibt. Danach folgen die Nutzdaten (variabel, abhängig vom Telegrammtyp). Das Telegramm schließt mit
einem Datensteuerbyte (BCC).
Einstellung
FC
1 - 126
2400 - 115200
Ungerade Parität, 1 Stoppbit (Werkseinstellung)
®
MG.16.A1.03 - VLT
ist eine eingetragene Marke von Danfoss.
7 Installieren und Konfigurieren der RS-485-
Schnittstelle
7
153
