229 Schnellstart-Rampe
(AUSGANGSRAMPE)
Wert:
AUS/000;1s - 360,0 s
Funktion:
Bringt den/das Motor/Gerät auf eine Mindestdrehzahl
(Frequenz), und dies mit einer sich von der normalen
Rampe-auf unterscheidenden Zeit (Param. 206).
Beschreibung der Auswahl:
Beispielsweise dürfen Pumpen und andere Geräte
häufig nicht länger als unbedingt notwendig unterhalb
einer bestimmten Mindestdrehzahl betrieben werden.
Wenn diese Geräte über einen zu langen Zeitraum
unterhalb der Mindestdrehzahl betrieben werden,
kann es zu Beschädigungen und zu extrem hohem

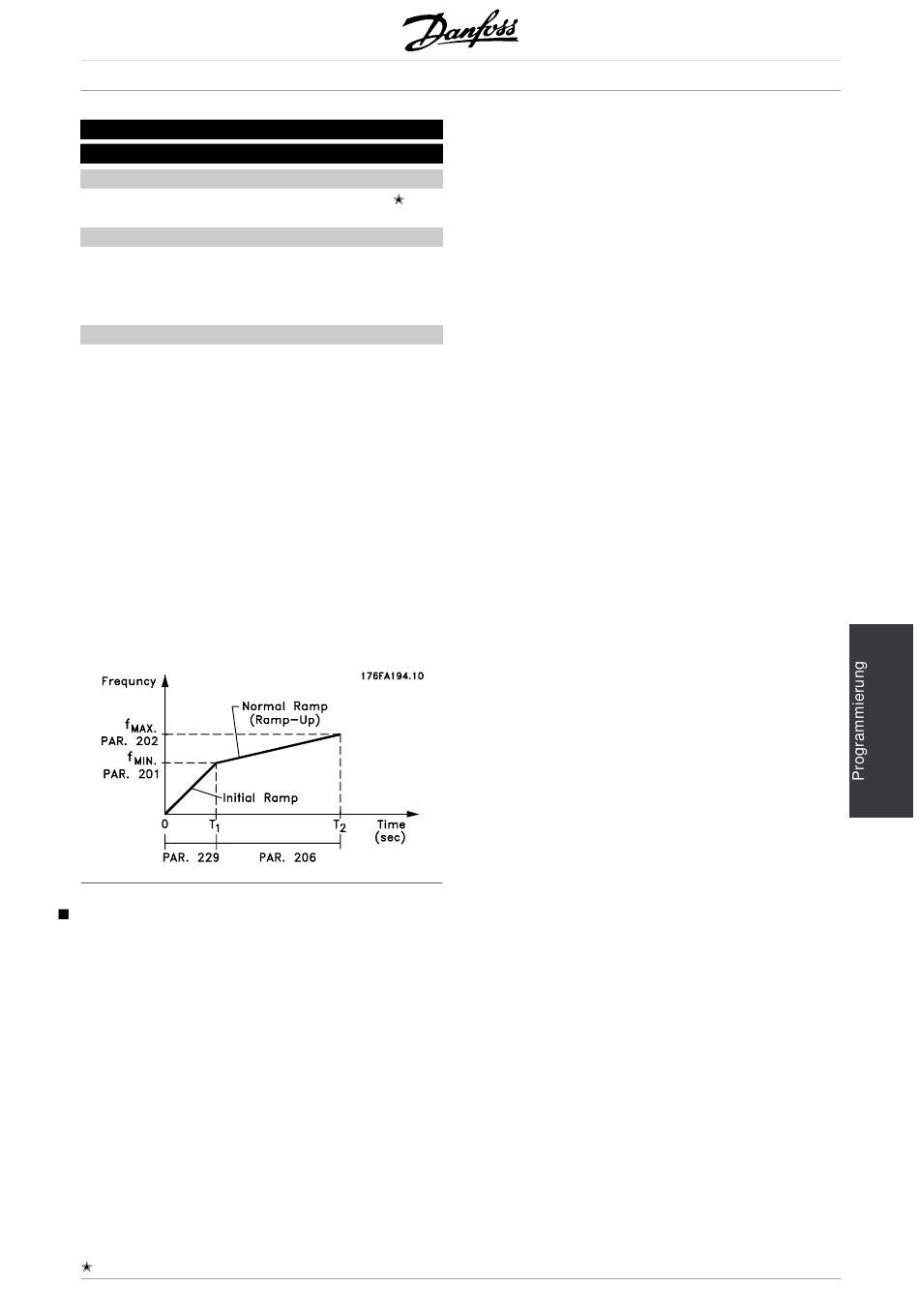

Verschleiß kommen. Mit Hilfe der Ausgangsrampe wird
der/das Motor/Gerät schnell auf die Mindestdrehzahl
gebracht, ab der die normale Rampe-auf (Parameter
206) aktiv wird. Der Anpassungsbereich der
Ausgangsrampe liegt zwischen 000,1 und 360,0 s
und kann in Schritten von 0,1 s eingestellt werden.
Wenn dieser Parameter auf den Wert 000,0 gesetzt
ist, zeigt dieser AUS an; die Ausgangsrampe ist nicht
aktiv, die normale Rampe-auf-Funktion ist aktiv.
Füllmodus
Der Füllmodus verhindert Wasserschläge,
die im Zusammenhang mit dem schnellen
Ausströmen von Luft aus den Rohrsystemen (z.
B. Bewässerungssystemen) auftreten.
Der auf Prozessregelung programmierte
Frequenzumrichter verwendet eine einstellbare
Füllrate, einen Sollwert für "Fülldruck", einen Sollwert
für Betriebsdruck sowie einen Druck-Istwert.
Der Füllmodus ist verfügbar, wenn:
• · sich der VLT 8000 AQUA-Antrieb im
Prozess-Regelungs -Modus (Parameter
100) befindet.
• · Parameter 230 nicht 0 entspricht.
= Werkseinstellung. () = Displaytext. [] = bei Kommunikation über serielle Schnittstelle benutzter Wert
MG.80.A9.03 - VLT ist ein eingetragenes Warenzeichen vom Danfoss
• · Parameter 420 auf NORMAL gesetzt ist.
Nach einem Startbefehl wird der Betrieb im Füllmodus
gestartet, wenn der Frequenzumrichter die in Parameter
AUS
201 eingestellte Mindestfrequenz erreicht hat.
Der Istwert "Gefüllt" - Parameter 231 - ist die
eigentliche Sollwertgrenze. Wenn die Mindestdrehzahl
erreicht ist, wird der Druck-Istwert überprüft und
der Frequenzumrichter startet die Rampe für den
Druck-Istwert "Gefüllt" und dies bei der über den
Füllratenparameter 230 programmierten Rate.
Die Füllrate - Parameter 230 - wird in Einheiten/Sekunde
angegeben. Bei den Einheiten handelt es sich um
die in Parameter 415 ausgewählten Einheiten.
Wenn der Druck-Istwert dem Sollwert für "Gefüllt"
entspricht, geht die Steuerung zum Betriebs-Istwert
über (Sollwert 1 - Parameter 418 oder Sollwert 2 -
Parameter 419) und setzt den Betrieb im Standard
(Normal)-Modus "Istwertrückführung" fort.
Der für Parameter 231 zu verwendende Sollwert für
"Gefüllt" kann folgendermaßen bestimmt werden:
1. Verwenden Sie die Taste ANZEIGEMODUS des
Bedienfelds, um ISTWERT 1 anzuzeigen.
WICHTIG! Stellen Sie sicher, dass Sie die
entsprechenden EINHEITEN in Parameter 415 vor
der Durchführung dieses Schritts ausgewählt haben.
2. Setzen Sie den VLT 8000 AQUA in den
HAND-Betrieb und erhöhen Sie langsam die
Drehzahl, um das Rohr vorsichtig zu füllen, ohne
dabei Wasserschläge zu verursachen.
3. Am Ende des Rohres muss eine zweite Person
überprüfen können, ob das Rohr gefüllt ist.
4. In diesem Moment muss der Motor gestoppt und
der Wert des Druck-Istwerts überprüft werden
(das Bedienfelddisplay muss vor dem Starten so
eingestellt werden, dass der Istwert angezeigt wird).
5. Der Istwert in Schritt 4) ist der in Parameter 231 zu
verwendende Wert - Sollwert für "Gefüllt".
Der in Parameter 230 - Füllrate - einzustellende Wert
wird vom Systemingenieur durch genaue Berechnung
ermittelt, oder ist ein auf Erfahrungen beruhender
Wert, oder kann experimentell festgelegt werden,
indem zahlreiche Füllmodussequenzen durchgeführt
werden und der Wert dieses Parameters entweder
so lange erhöht bzw. verringert wird, bis der Wert
erreicht ist, bei dem die Füllung am schnellsten erfolgt,
ohne Wasserschläge zu verursachen.
Der Füllmodus ist ebenso nützlich, wenn der
Motor gestoppt werden soll, da plötzliche Druck-
®
VLT 8000 AQUA
